扁嘴式真空吸尘连接接头结构设计

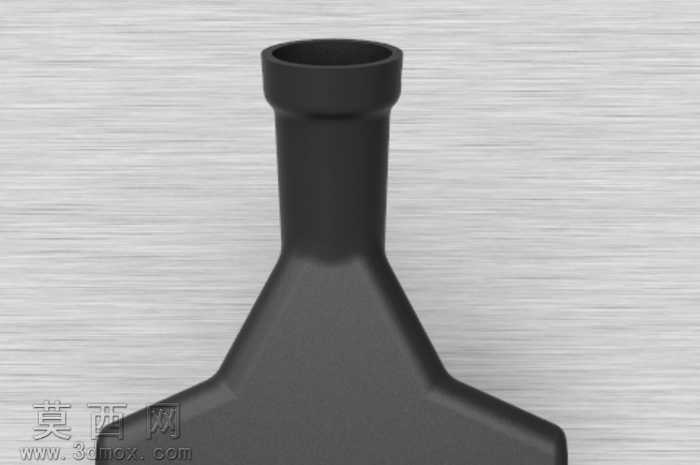

本模型为扁嘴式真空吸尘连接接头，采用SolidWorks进行全参数化三维建模，建模过程遵循工业注塑件的设计规范，从结构功能需求出发完成整体造型搭建。首先进行主体结构的草绘定位，确定上部圆柱连接段与下部扁状吸嘴段的衔接过渡基准，上部圆柱段设计为标准管径适配结构，侧壁预留定位销孔，用于与吸尘设备的延长杆或主机输出端进行卡扣式固定，保证连接后的气密性与结构稳定性，避免工作过程中出现脱落、漏气的问题。下部扁状吸嘴段采用大宽度扁平开口设计，开口边缘做圆弧过渡处理，既能够增大单次吸尘作业的接触覆盖面积，提升平面清洁的作业效率，也能避免尖锐边缘刮伤被清洁物体表面。上下两段的衔接位置采用渐变式曲面过渡，通过放样凸台命令完成曲面的顺滑连接，保证内部气流通道无突兀的直角转折，减少气流在通道内的紊流损耗，提升真空负压的传递效率，降低吸尘过程中的风噪。建模完成后对模型进行外观渲染，材质选用哑光硬质工程塑料，模拟ABS注塑件的真实表面质感，调整环境光与反射参数，还原塑料配件的哑光漫反射效果，清晰呈现模型的轮廓结构与曲面过渡细节。结构设计上整体壁厚保持均匀，符合注塑成型的工艺要求，避免出现壁厚差异过大导致的注塑缩痕、翘曲等生产缺陷，所有棱边均做圆角处理，既提升使用过程中的安全性，也能优化塑料熔体在模具型腔内的流动路径，提升注塑成型的良品率。该接头作为真空吸尘设备的配套功能配件，可适配多数家用及工业小型吸尘设备，用于缝隙、平面等场景的清洁作业，整体结构简洁实用，无多余冗余设计，兼顾了功能实用性与生产工艺可行性。
