巴哈赛车转向节立柱轮毂支撑总成

　　这套结构件围绕巴哈越野赛车的前轮行走与制动系统展开，把转向节、后立柱、轮毂支撑、制动卡钳安装位以及轴承配合位整合在同一组承载构件中，适配Apache RTR180制动卡钳和SKF6007轴承的装车边界。实际赛场里，巴哈赛车要持续面对搓板路、飞跳落地、泥水坑洼和侧向急转，前轮区域既要把轮胎接地面的冲击传递到悬架，又要保证转向动作不卡滞、制动卡钳在剧烈振动中不松动，因此这类零件不能只按静态外形建模，必须把受力路径、装配间隙和维修可达性一起放进结构里。

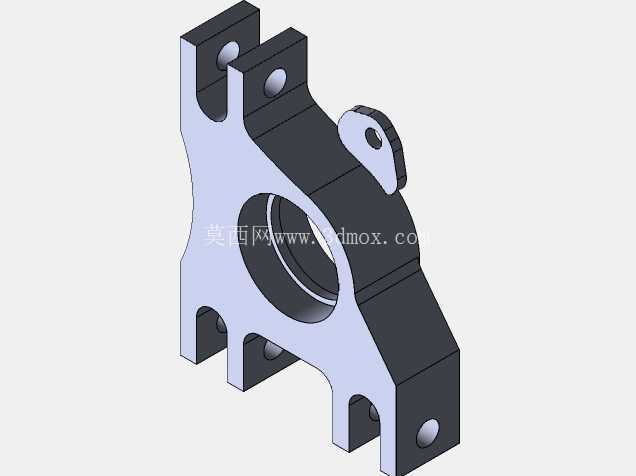

　　从受力路径看，构件中部的大圆孔是轴承安装腔，6007轴承外圈装入后承担轮毂回转，孔壁的圆柱度、端面垂直度和轴向限位台阶直接影响轮轴旋转精度。若孔位与悬架摆臂连接点不同轴，轮胎滚动时会产生附加弯矩，轴承温升加快，松旷量也会在长距离越野后被放大。模型中两侧伸出的带孔耳片用于连接悬架杆件或立柱支撑，孔端预留了螺栓贴合面，安装面附近做了局部加厚，使飞跳落地时的冲击先经过耳片扩散，再传到主体环形骨架，而不是让应力集中在单薄的折弯边上。

　　制动卡钳安装面是另一处关键边界。卡钳工作时会产生很大的制动力矩，安装孔间距、螺纹有效深度、卡钳与制动盘之间的偏心量都要稳定。结构在卡钳侧布置了凸起的安装座，使制动反力通过厚实的肋部传到主环，而不是由独立支架悬臂承受。这样在泥地频繁制动、轮胎抱死再恢复滚动的工况下，卡钳不会因支架微变形而蹭盘，制动脚感也更容易保持一致。

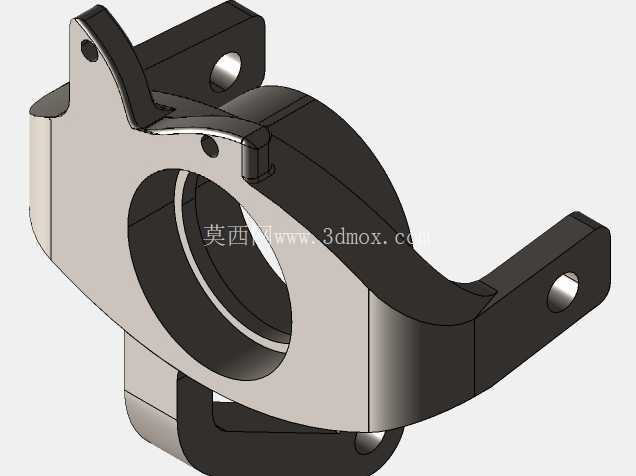

　　转向节部分需要兼顾转向拉杆摆动和前轮倾角变化。模型上方的异形摆臂与开孔结构并非单纯减重，它给拉杆球头、防尘套和锁紧螺母留出运动包络，避免轮胎大幅跳动时发生机械干涉。外形上多处采用圆弧过渡，把高应力区从尖锐边角移开；侧向敞开的区域则方便维修人员不用完全拆解轮毂，就能检查卡钳、轴承和紧固件。对于赛事维修来说，拆装效率和故障可视性同样影响完赛率。

　　安装边界方面，轴承腔、卡钳孔、悬架连接孔和转向连接点之间的相对位置必须按整车硬点控制。建模时应先锁定轮心、主销轴线、卡钳中心和摆臂铰接点，再向四周生长实体；耳片孔位要保留螺栓穿装空间，外侧不能与轮辐、刹车盘或防尘罩冲突。主体壁厚在轴承座周围最厚，向非承载边缘逐渐收薄，既控制非簧载质量，又不让刚性集中在某一处。局部黑色区域可理解为配合或加强部位，其与浅色主体共同构成封闭的环形承载框架，能够抵抗转弯时的扭转载荷。

　　在三维设计过程中，这类零件还需要同步检查焊接或加工可行性。若采用板材拼焊，耳片与主环交接处应留出焊接可达空间，并在模型中体现焊后打磨不影响装配面；若采用整体铣削，则要关注刀具从轴承腔和外侧深肋之间进出的路径。轴承装入后应有可靠轴向定位，卡钳安装面需与制动盘保持平行，悬架孔两端要形成平整贴合面。所有运动件周围都应保留泥污堆积后的余量，不能按理想干净装配状态把间隙压得过小。

　　整体来看，该总成不是孤立的机械造型，而是巴哈赛车底盘行走系统中的核心传力节点：它支撑轮毂旋转，固定制动卡钳，连接悬架与转向机构，并在越野冲击下维持轮心位置稳定。设计时把轴承、卡钳、拉杆、立柱和轮毂的空间关系统一协调，才能让零件在高强度赛事环境中同时满足强度、刚性、装配和维修需求。
