车辆传动单片摩擦式离合器总成

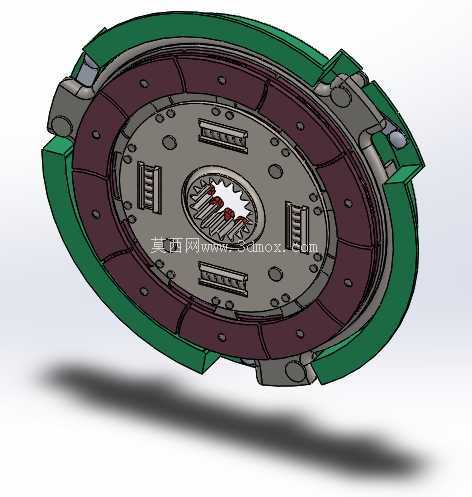

　　在商用车与乘用车的手动传动系统里，单片摩擦离合器承担着发动机飞轮与变速箱输入轴之间动力通断的核心任务，这套三维总成完整还原了压盘、从动盘、膜片弹簧、分离杠杆、紧固螺栓与盖体的装配关系，结构工程师在做底盘传动匹配时，可以直接参照各零件的相对位置校核运动包络。

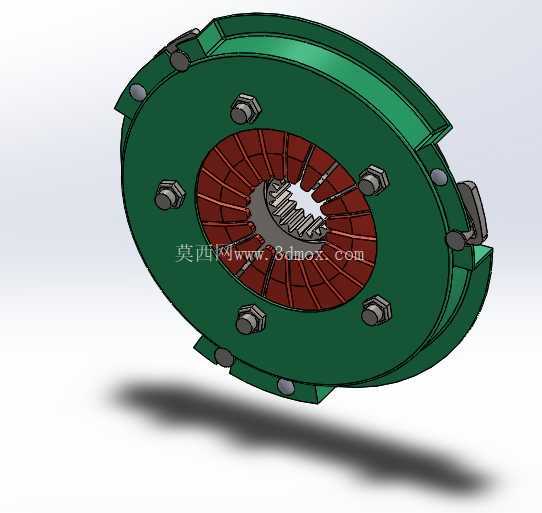

　　从实际装车场景看，离合器总成通过外圈盖体上的六组紧固螺栓固定在发动机飞轮端面，从动盘中心的花键孔套在变速箱一轴上，车辆起步时驾驶员缓慢松开踏板，压盘在膜片弹簧压紧力作用下把夹在中间的摩擦片逐步压向飞轮，依靠摩擦面之间的摩擦力传递扭矩；换挡时分离轴承推动膜片弹簧指端，压盘后撤解除压紧，动力切断后齿轮副平顺啮合，紧急制动时摩擦片还能通过短时打滑缓冲冲击，避免传动系零件过载断裂。

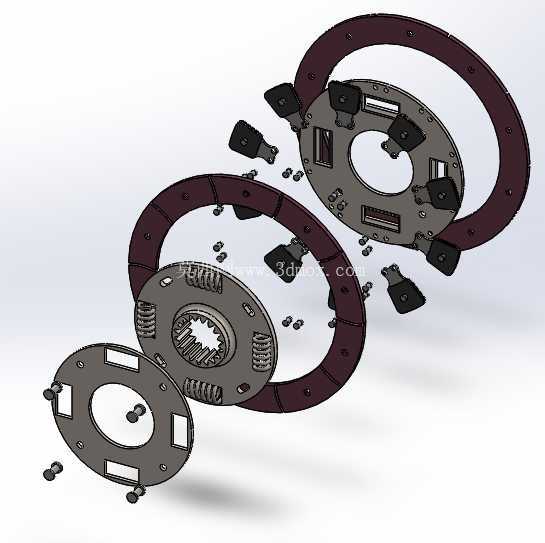

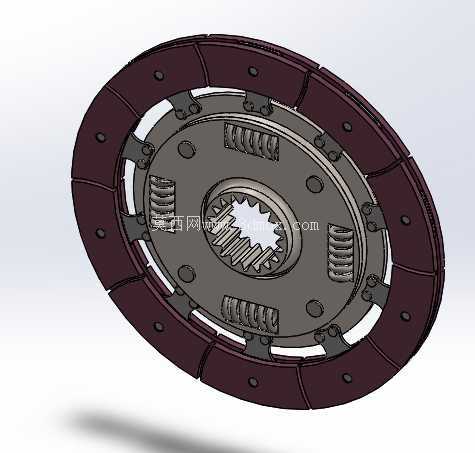

　　设计这套结构时首先要锁定安装边界：盖体外缘的螺栓孔分布圆直径必须和对应机型飞轮的安装孔位完全对齐，从动盘摩擦片的外径受飞轮壳内部径向空间限制，内径则要避让变速箱输入轴的花键段，轴向总厚度决定了分离轴承的自由行程与工作行程，建模时特意把摩擦片两侧的摩擦衬片、中间的波形弹簧片、扭转减振弹簧与花键毂分层表达，能直观展示从动盘在接合过程中的轴向弹性变形——波形弹簧让压紧力平缓上升，减少起步抖动，周向布置的减振弹簧则吸收发动机输出的扭转振动，降低变速箱齿轮的敲击噪声。

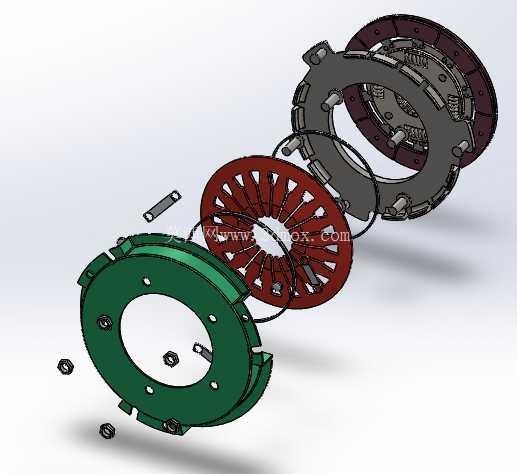

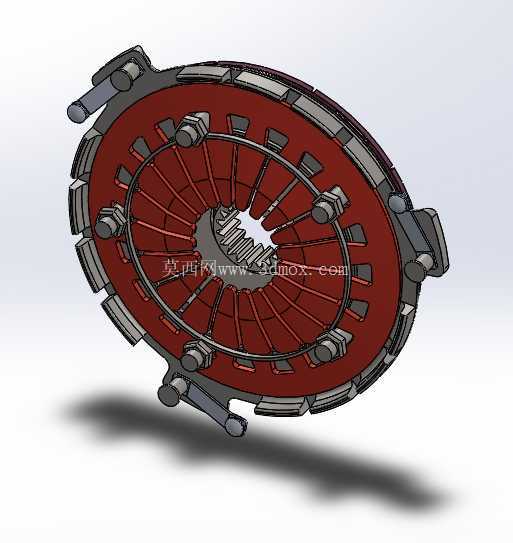

　　压盘背后的膜片弹簧是整个离合器的核心弹性元件，和传统螺旋弹簧结构相比，它的压紧力在摩擦片磨损全过程中变化很小，踏板操纵力更轻，三维模型里清晰呈现了膜片弹簧的碟形本体与径向分离指，支撑铆钉把弹簧中部固定在盖体上，分离杠杆的铰接点位置经过校核，保证分离行程中压盘的提升量均匀，不会出现偏磨。盖体采用冲压成型的圆盘结构，外缘翻边既提升刚性又作为通风风道，车辆运行时气流从盖体的开窗穿过，带走摩擦片滑磨产生的热量，避免长时间半联动导致衬片烧蚀。

　　选型阶段工程师会先根据发动机最大输出扭矩确定摩擦片的外径与压紧力，摩擦面的总摩擦力矩需要预留1.5到2倍的安全系数，既要保证正常传动不打滑，又要在过载时通过打滑保护曲轴与齿轮；花键毂的齿数和模数必须和变速箱输入轴匹配，从动盘的轴向厚度公差直接影响踏板自由行程，装配时摩擦片两面不能沾油，否则摩擦系数骤降会出现起步发抖、动力传递打滑的故障。

　　这套模型把所有紧固件、铰接销轴、分离拨叉接触位都按实际装配关系搭建，做底盘布置时可以导入整车装配环境，校核离合器壳内部的径向间隙、分离轴承的运动路径，也能用于教学演示中讲解摩擦离合器的接合分离原理，帮助设计人员理解压紧力传递、扭矩摩擦传递、扭转减振这几个核心功能的结构实现逻辑，避免在改装或新品开发时出现安装孔位错位、分离行程不足、散热空间不够这类常见工程问题。
