星型布局直升机航空活塞发动机三维设计

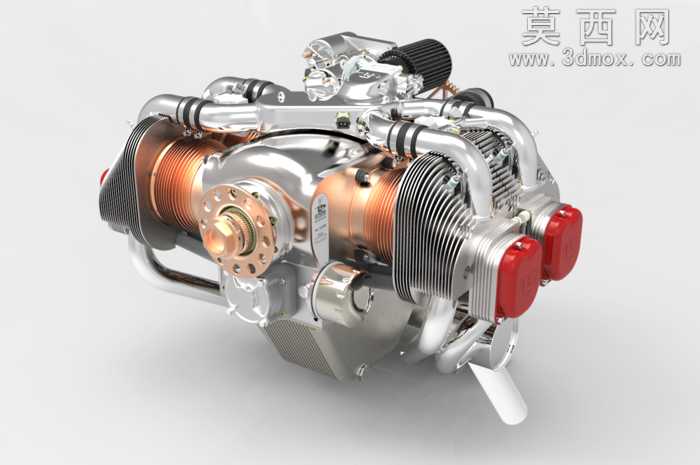

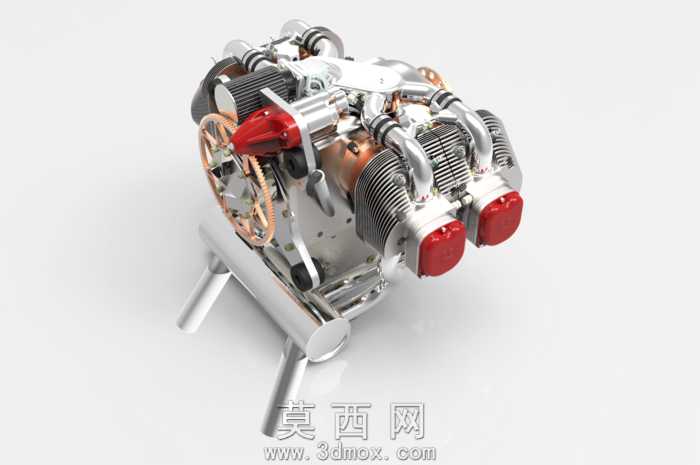

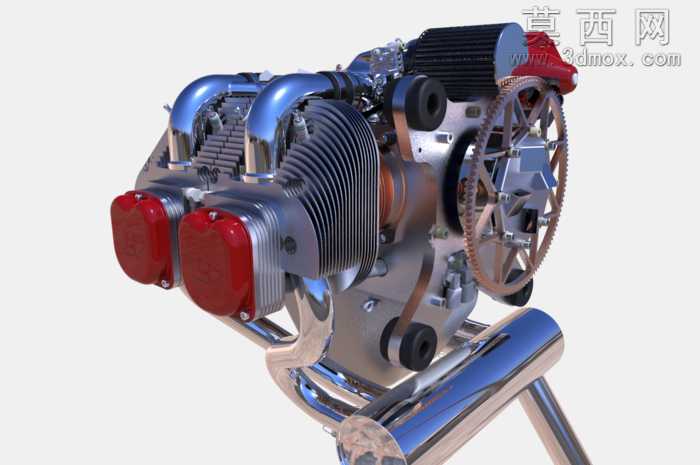

本次完成的直升机航空活塞发动机三维设计，以ULPower系列航空发动机为结构参考蓝本，采用星型气缸布局形式开展全参数化建模工作，建模过程中严格遵循航空活塞发动机的真实结构比例，对每一处功能部件都做了精细化的几何还原。首先完成核心机匣的主体建模，机匣作为整台发动机的承载基体，建模时精准还原了其各安装面的定位特征、轴承座的配合尺寸、油路通道的预留结构，保证各附属部件能够实现无干涉装配。气缸组件采用风冷散热结构设计，每一组气缸都还原了散热鳍片的等距排布特征，鳍片的厚度、间距、倾斜角度都参考真实航空发动机的散热需求设定，气缸外壁做了金属铜质质感的材质区分，还原航空发动机气缸的导热材质特性，气缸内部预留了活塞往复运动的腔体结构，保证模型结构逻辑符合真实内燃机的工作原理。曲轴输出端做了法兰盘连接结构设计，法兰盘上的安装孔位做了环形等距排布，还原发动机动力输出端与直升机传动系统的连接接口特征，输出轴的轴径、台阶定位结构都按照真实航空发动机的传动标准设定。进排气系统采用环形排布的金属管路设计，管路的弯折弧度、连接法兰的固定结构、管路与气缸进排气口的对接位置都做了精准匹配，管路表面赋予抛光金属材质，还原航空发动机进气管路的金属光泽质感。发动机前部的磁电机、点火模块等附属部件也做了完整建模，还原了点火系统的安装位置、接线端子的结构特征，发动机两侧的红色气缸端盖采用耐高温工程塑料质感的材质设置，与金属主体形成鲜明的视觉区分。渲染阶段采用工作室级布光方案，主光源从斜上方45度投射，突出金属部件的高光反射与曲面过渡，辅助光源补全暗部细节，避免散热鳍片等密集结构出现死黑区域，环境光采用低饱和度的冷色调，衬托金属部件的质感层次，最终呈现的模型完整还原了星型航空活塞发动机的结构特征与工业美感，可用于航空动力结构教学、直升机动力系统展示等场景。
