立式结构斯特林发动机三维建模作品

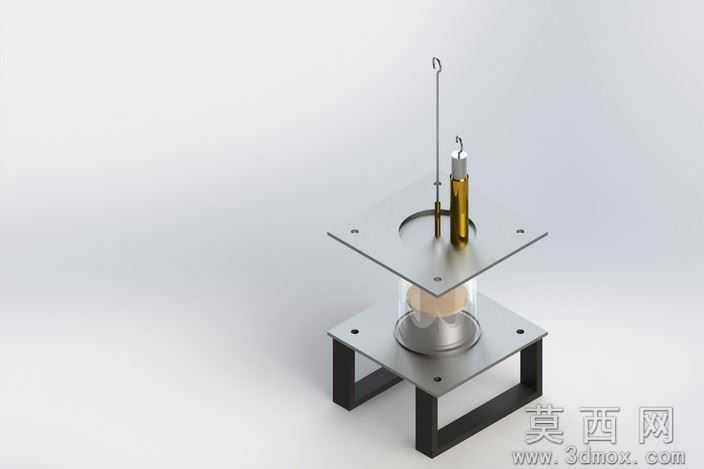

本作品为立式布局的斯特林发动机三维建模成果，建模过程依托三维设计软件完成全参数化零件构建与整机虚拟装配，完整还原了斯特林发动机的核心工作逻辑与实体结构特征。建模阶段首先完成各核心零件的独立参数化绘制：上下两层方形安装基板预留了精准的安装定位孔位，底部框架式支撑座采用等边角材拼接结构，建模时严格控制各支撑腿的垂直度与连接面的平面度，保证虚拟装配时无干涉问题；中部透明气缸套采用薄壁圆筒结构建模，内壁与置换活塞的配合间隙按照实际装配公差设定，可直观展示内部工质的封闭腔体结构；置换活塞采用轻质导热材质的结构设定，建模时还原了活塞与连杆的铰接结构，保证运动仿真时活塞可沿气缸轴线做平稳往复运动；顶部动力气缸与加热组件的建模还原了细径动力活塞、金属加热筒体的结构特征，动力连杆与顶部曲柄飞轮机构的铰接点位置经过反复校核，匹配斯特林循环的运动行程要求；顶部的启动挂钩结构也做了细节还原，方便模拟手动启动的操作场景。材质与渲染阶段针对不同零件的功能属性匹配对应材质：底部支撑框架与安装基板赋予哑光黑色金属材质，模拟喷塑钢制机架的质感；中部透明气缸套赋予高透亚克力材质，调整折射率与透光参数，可清晰展示内部活塞的运动状态；加热筒体赋予抛光黄铜金属材质，还原金属受热部件的金属光泽；动力活塞、连杆等运动部件赋予哑光铝合金材质，区分不同功能的结构部件；渲染时采用柔和的顶光与侧光组合，添加柔和的环境反射效果，既突出各零件的结构轮廓，也通过透明气缸的通透感强化了整机结构的层次感。装配阶段严格按照实际装配顺序完成零件约束，添加运动仿真约束后可完整模拟斯特林发动机的工作过程：底部加热后工质膨胀推动动力活塞上行，置换活塞配合完成工质的冷热腔置换，通过曲柄飞轮机构储存动能完成循环动作，所有运动部件的运动行程无干涉，铰接点的转动范围符合机械设计要求，完整呈现了斯特林发动机作为外燃动力装置的结构特点，可用于机械原理教学演示、动力装置结构参考等场景。
