FRC赛事六轮机器人驱动底盘结构

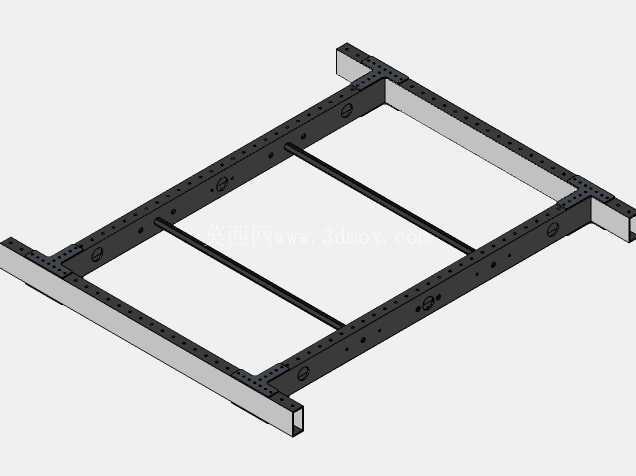

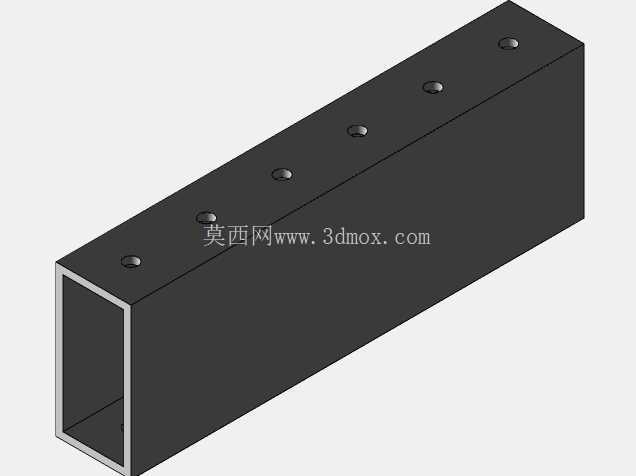

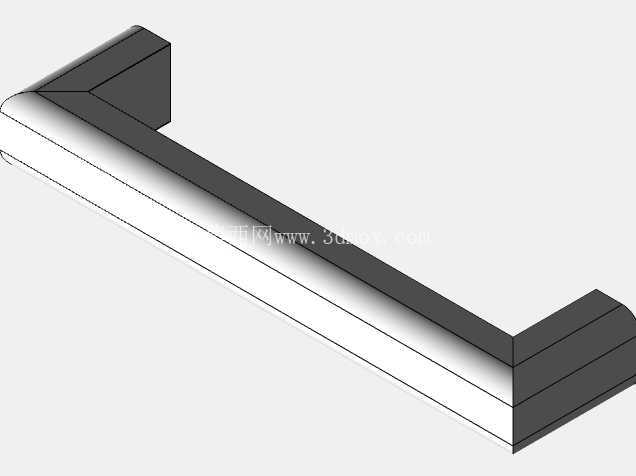

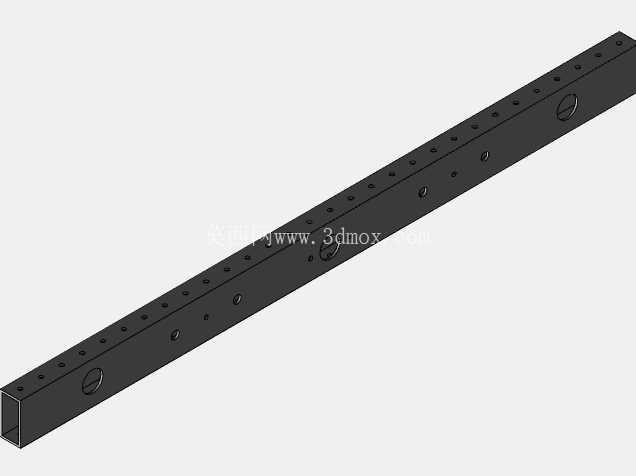

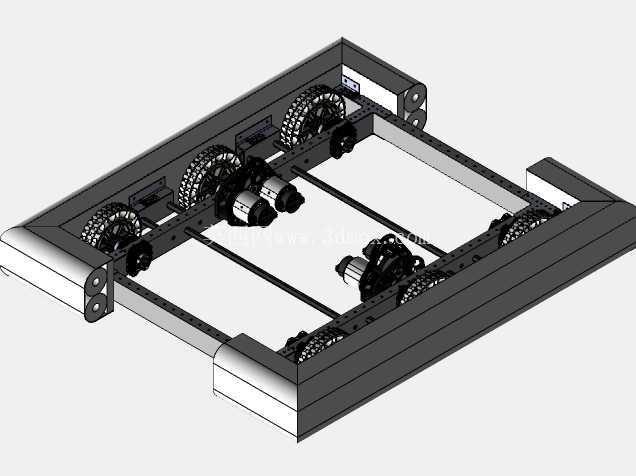

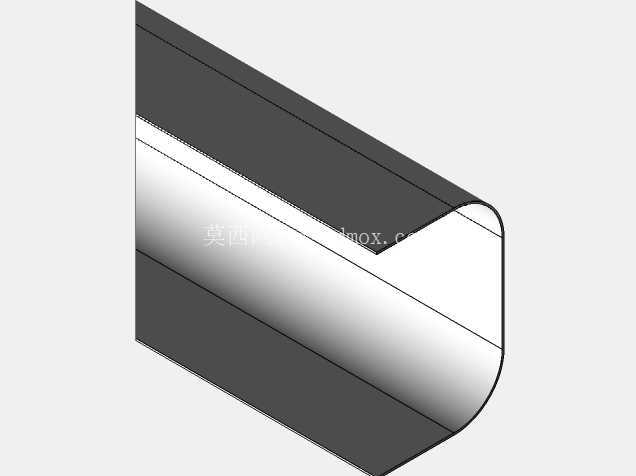

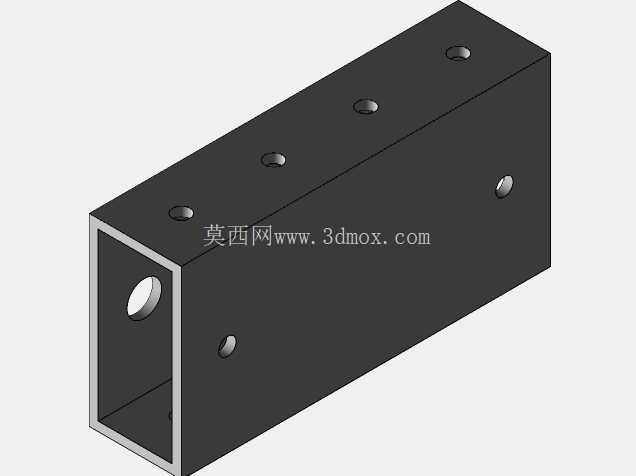

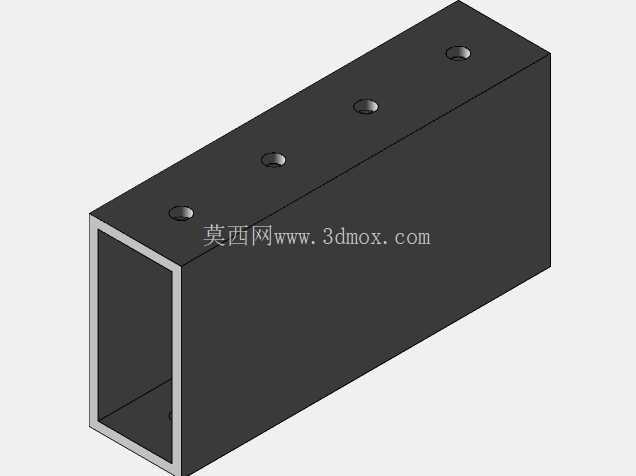

　　这套行走底盘结构面向青少年机器人竞技赛事的场地对抗需求搭建，整体采用双侧纵梁搭配前后端框的框架式布局，六只行走轮沿底盘左右两侧对称排布，每侧三只轮组分别对应独立的减速驱动单元，能够在平整竞赛场地内实现直行、差速转向、小半径回转以及短时侧向卡位动作。框架主体选用矩形截面铝型材拼焊或螺接成型，型材侧壁预留阵列式安装孔位，既可以在不重新加工主体结构的前提下调整轮轴、电机、齿轮箱的安装位置，也能为上层机械臂、拾料机构、投送装置、电控元件提供充足的挂载点位。底盘前后两端加装凸出的缓冲防撞梁，防撞梁通过紧固件固定在纵梁端部，对抗过程中发生正面碰撞时，冲击力会先作用在缓冲梁上，再分散传递到两侧主框架，避免驱动轮、减速箱直接承受侧向撞击载荷。

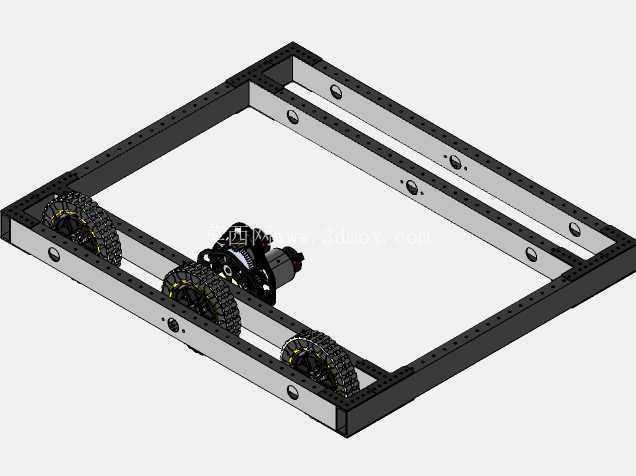

　　从实际使用场景来看，这类底盘主要服务于FIRST系列机器人竞赛的攻防对抗任务，赛场内需要完成快速冲刺、阻挡对手行进、夹持物料并投射到指定区域等动作，因此底盘的刚性、轮地接触稳定性以及维修拆装效率直接影响整场比赛的表现。设计阶段没有采用复杂的悬挂结构，而是将六轮的安装轴孔同轴度作为核心管控项，左右两侧对应轮位的轴心高度保持一致，中间轮位可根据场地地面平整度做微量高度补偿，让六只轮在硬质铺装场地上都能获得足够正压力，避免单侧轮悬空出现打滑丢步。驱动单元选用集成式齿轮减速电机，电机输出端经齿轮箱减速后直接连接轮轴，传动链短、反向间隙小，齿轮箱外壳通过折弯安装板固定在底盘内侧横梁上，安装板与型材槽口之间采用T型螺栓锁紧，日常维护时可以单独拆下某一侧驱动模块，不需要拆解整个底盘框架。

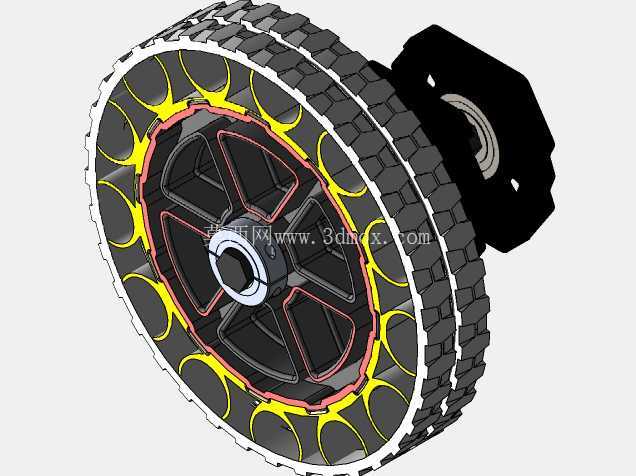

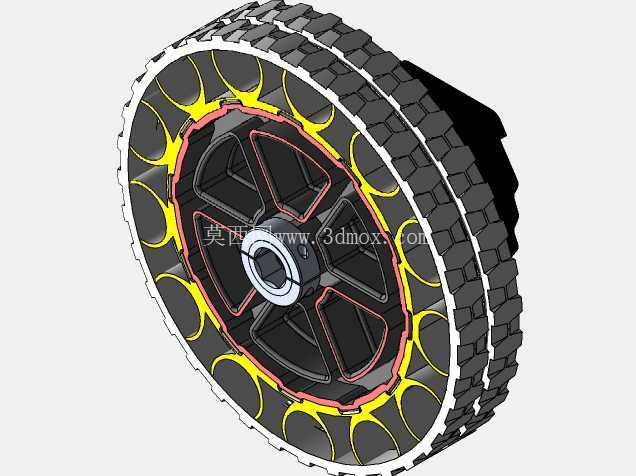

　　结构建模过程中，所有轮组、电机、齿轮箱、紧固件都按照实物装配关系完成对位，轮体外侧包覆防滑橡胶层，橡胶层外径超出底盘下边缘一定距离，保证转向时橡胶面完全接触场地地面，金属轮辐不会刮蹭场地。底盘内部预留了规整的走线空间，电机动力线、编码器信号线可以沿纵梁内侧线槽排布，避开轮轴旋转区域和传动啮合部位，防止运动过程中线材被卷入。上层安装面设置多组横向连接梁，梁上孔位间距按照常用竞赛机器人标准接口规划，后续加装抬升机构、 intake 拾取装置、气动元件时，可以直接在现有孔位上转接支架，不需要在主框架上二次钻孔。

　　安装边界方面，底盘整体长宽尺寸参照赛事规则的机器人起始体积约束设计，初始状态下所有外伸部件都收纳在规则限定的框体范围内，开赛之后展开的执行机构不会和底盘行走轮产生运动干涉。底部离地间隙经过权衡，间隙过小容易在越过场地接缝、凸起标识块时发生托底卡滞，间隙过大则会抬高整机重心，在高速转向或者对抗碰撞时出现侧倾风险，最终将离地高度控制在能够顺利通过场地常规障碍、同时重心保持在轮距支撑面以内的区间。两侧轮距宽度充分利用规则允许的最大车体宽度，轮距加宽之后整机横向稳定性明显提升，对抗推挤时不容易被对手掀翻。防撞梁向外凸出的长度经过核算，既能够在碰撞时先行接触对手车体保护内部驱动部件，又不会超出赛事的初始尺寸限制。

　　这套结构的设计思路偏向模块化与教学实用性，所有零部件的装配逻辑清晰可见，没有做过多的封装遮挡，初学者可以通过模型直接看懂轮式移动机器人的动力传递路径、框架受力路径、安装基准选择方式。齿轮箱、电机、轮组均采用成熟的标准竞赛部件，主体框架只需要完成型材切割、钻孔、装配即可完成搭建，加工门槛低，迭代修改方便。在CAD建模时，先以两侧纵梁作为装配基准，依次定位横梁、端框、防撞梁，再以轴孔为基准装入轮轴、轮体、减速电机，最后校验所有运动部件的间隙：轮体转动时和框架内侧保留安全间隙，电机外壳和相邻型材不发生磕碰，齿轮啮合部位预留润滑与拆装空间，整体结构在满足竞技性能的同时，也适合作为CAD结构设计教学的典型案例，帮助学习者理解移动机器人底盘从需求拆解到结构落地的完整流程。
