FRC赛事深空主题竞技升降作业机器人

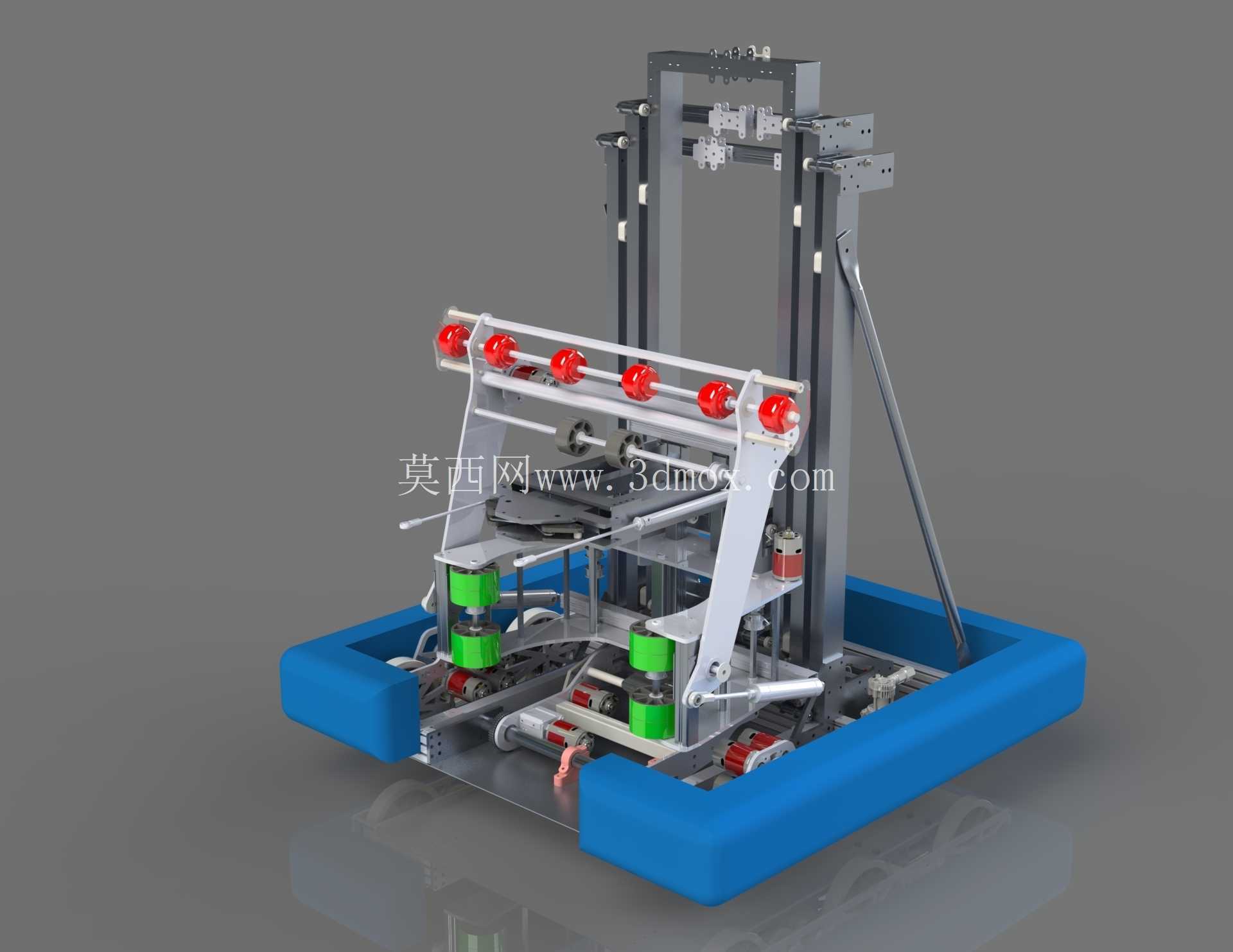

　　这套竞技机器人结构方案面向青少年工程对抗赛事的场地任务开发，整体围绕场地内的高位取放、地面物料转运、定点作业三类核心动作搭建，底盘采用四周带蓝色缓冲围边的矩形框架布局，缓冲件既承担赛事对抗中的碰撞吸能作用，也作为整机最外侧的安装边界，避免内部传动、电控部件在冲撞中直接受力。底盘框架以标准工业铝型材拼接为主，型材槽口预留了充足的后期改装点位，参赛队伍可根据赛季任务调整轮组、支腿或者附属执行件的安装位置，不需要重新加工主体承力结构。

　　行走部分采用多轮独立布局，轮组周边布置绿色弹性缓冲座，行进过程中越过场地接缝或者轻微凸起时，弹性座可吸收竖向冲击，保证上方升降架的姿态稳定，避免高位搭载的工件因为颠簸脱落。底盘上层预留了平整的电控安装区，电池、驱动器、主控制器均可分层固定在框架内部，走线沿型材槽内布置，外侧加护板遮挡，防止对抗过程中线路被剐蹭脱落。

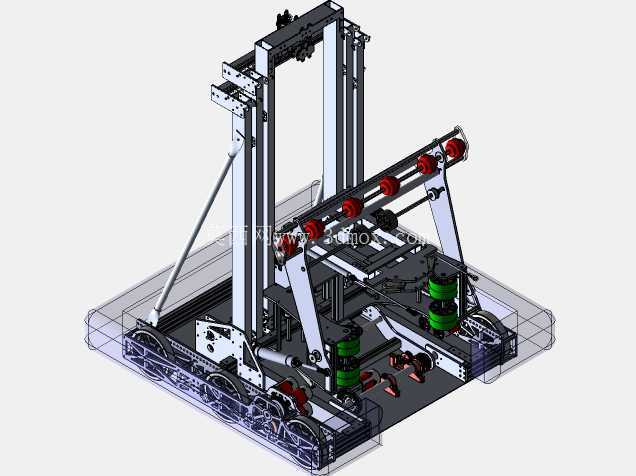

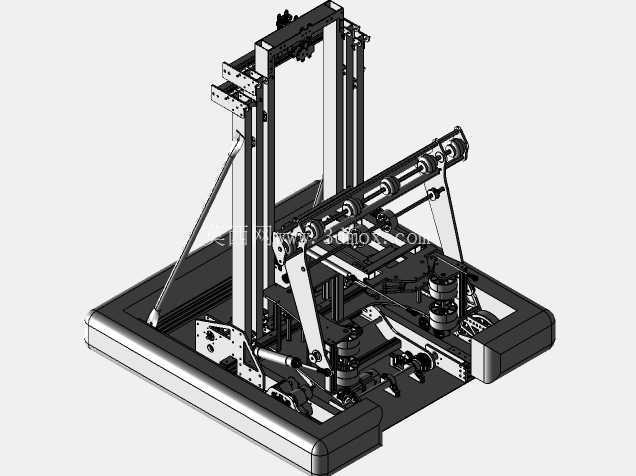

　　整机最核心的功能模块为后方的立式龙门升降架，架体由两根平行竖向导轨和顶部横梁组成，导轨采用硬质铝型材搭配线性滑块，升降滑座沿导轨做竖直方向往复运动，滑座上预留了多组安装孔位，可搭载夹爪、推杆或者物料托板，最高举升高度完全覆盖赛事场地内的高层得分点位，满足高位放置任务的行程要求。升降驱动采用绳索卷绕加导向轮的传动形式，驱动绞盘布置在底盘中部，动力传递路径经过多组定滑轮换向，绳索张紧侧配有可调张紧座，长期运行出现伸长后可快速调整预紧力，避免滑座升降过程中出现卡滞或者下坠。龙门架后侧加装斜向支撑拉杆，拉杆两端分别铰接在底盘尾部和升降架中上部，形成稳定的三角形承力结构，当滑座携带工件升至高位时，斜撑可抵消前端载荷带来的倾覆力矩，整机不需要额外伸出支腿也能保持姿态稳定。

　　机身前部布置横向作业执行机构，白色横梁上沿水平方向等距安装六个红色导向滚轮，滚轮轴线垂直于横梁，作业时可托住盘状或者长条状赛事工件，沿横梁横向滑动调整位置，横梁两端通过铰接座与升降活动架连接，可根据任务需求调整俯仰角度，适配不同高度的取料口。横梁下方配套回转工作台，台面上设置定位销和快速夹钳，工件放置到位后可自动定心，回转驱动带动工作台旋转，将工件调整到对应装配角度，不需要人工手动换位。

　　从安装边界来看，整机外围最大轮廓完全贴合赛事规则的入场尺寸限制，蓝色缓冲围边为最外侧边界，所有突出的执行件、接线接头均不超出围边外缘，入场检录时不需要临时拆卸部件。竖向升降架在完全收回状态下，顶部高度低于场地通行门限，机器人可顺利通过场地入口的低门框区域；滑座升至最高位时，整体重心仍落在底盘支撑多边形内部，侧向施加赛事规则允许的推力时不会发生侧翻。

　　结构设计过程中优先考虑赛事场景的快速维护需求，所有承力连接点均采用标准紧固件，不需要专用焊接设备即可完成整机拆装，队伍在赛场候场时，若出现轮组损坏、绳索磨损或者滚轮变形，可在十分钟内完成备件更换。前部执行机构与升降滑座之间采用快拆法兰连接，赛季中如果更换任务类型，可将整套横向滚轮作业梁拆下，替换为夹爪或者射球机构，底盘和升降主体不需要做任何改动，复用率达到九成以上。

　　传动部件的选型全部偏向高过载工况，绞盘驱动轴配有双向止退轴承，即使动力突然断开，滑座也不会在载荷作用下快速下坠，保障赛场人员和设备安全。底盘轮组的电机座预留了调节长孔，传动皮带或者链条张紧度可通过挪动电机位置快速调整，适应不同场地地面的摩擦力变化。整机管线采用拖链分隔布置，动力线和信号线分槽走线，避免升降动作过程中线路反复弯折出现断线，也减少电机驱动对传感信号的电磁干扰。

　　这套结构没有采用复杂的定制化铸造件，绝大多数构件都可以通过标准型材切割、板材激光加工完成制作，学生团队在常规工坊条件下即可完成整机组装，结构受力路径清晰，每一处承力节点都预留了冗余强度，既可以满足竞技赛事的高强度对抗要求，也可作为小型移动式升降作业平台的原型参考，用于仓储低位取料、教学实训演示等场景。
