栅栏式安全门手动插销锁具结构

　　这套栅栏锁结构主要面向设备防护围栏、车间隔离栏、检修通道门以及小型机台安全门的启闭控制场景，核心作用是通过钥匙驱动内部锁舌完成锁止与解锁，避免防护门在设备运行过程中被意外开启，也能防止非授权人员随意进入危险作业区域。在自动化产线、冲压设备周边、机器人工作站外围，防护栅栏通常需要频繁开合维护，锁具既要承受日常插拔、转动带来的反复载荷，又要在关门状态下保持明确的机械限位，因此该结构把钥匙插接、扭矩传递、锁舌伸缩和门板定位整合在一个矩形锁体内，便于直接嵌入栅栏门框或门板预留位置。

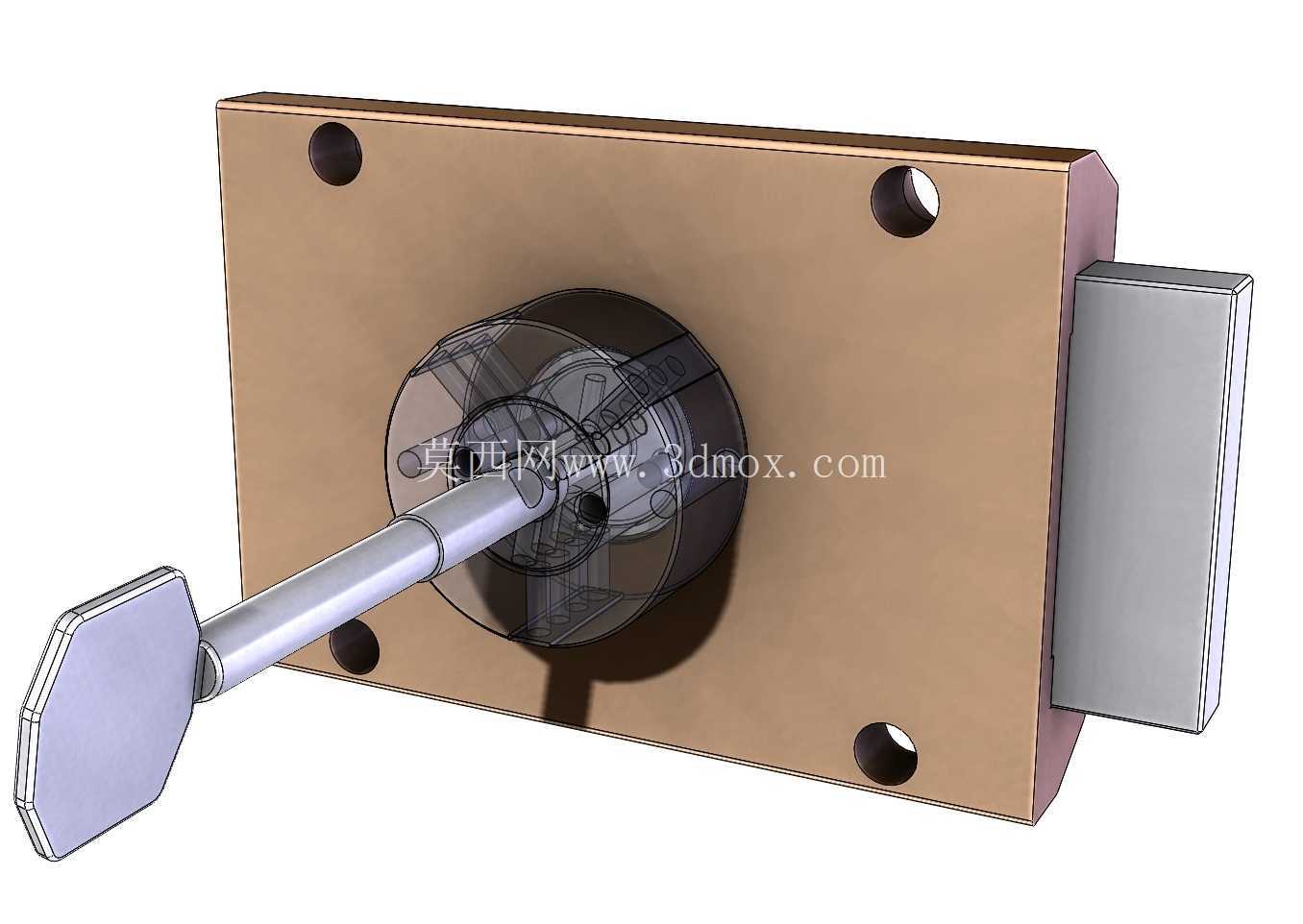

　　从实际装配边界看，锁体外部为近似长方体盒状结构，四角附近设置安装孔，孔位沿锁体长度方向对称分布，可通过螺栓或铆钉固定在门板、门框型材或焊接支架上。建模时需要特别注意锁体厚度与栅栏型材宽度的匹配：若门板采用方管框架，锁体背面应贴合型材表面，安装孔中心距要与框架加强筋错开；若安装在薄板护罩上，则需在背面增加补强垫板，防止钥匙施力时板面变形。锁体前方伸出钥匙插入口和操作轴，外部钥匙手柄为扁平多边形，便于手持施力，也能在转动到位后通过形状反馈判断锁舌状态。

　　内部机构的设计思路围绕“钥匙输入—转轴传动—锁舌动作”展开。钥匙插入后，前端杆部与锁芯或传动套形成配合，旋转手柄时，中心轴带动内部圆盘、拨块及联动件运动，进而推动锁舌沿直线或限定轨迹伸出。透明表达视图中可以看到，锁体内腔并非简单容纳一根锁杆，而是设置了多层限位壁、转轴支撑和导向面，这些结构用于约束零件的运动方向，减少转动间隙。圆盘类零件承担扭矩传递和位置保持作用，周边凸台、凹槽与壳体配合，可在解锁和锁止两个位置形成稳定停留，避免锁舌停留在半开半锁的模糊状态。

　　锁舌部分需要与门框扣座或栅栏横梁配合，其伸出长度、端部倒角和导向斜面直接影响关门手感。工程设计中，锁舌有效搭接量不宜过小，否则门板受振动后可能脱开；端部通常做出斜面或圆角，使门体关闭时能够顺利导入锁扣。锁体外壳上的开孔不仅用于安装，还为内部轴件提供支承位置，孔边凸台可提高局部刚度。钥匙轴穿过壳体处应控制同轴度，若前后支撑孔偏差较大，转动时会出现卡滞、磨损加快等问题。

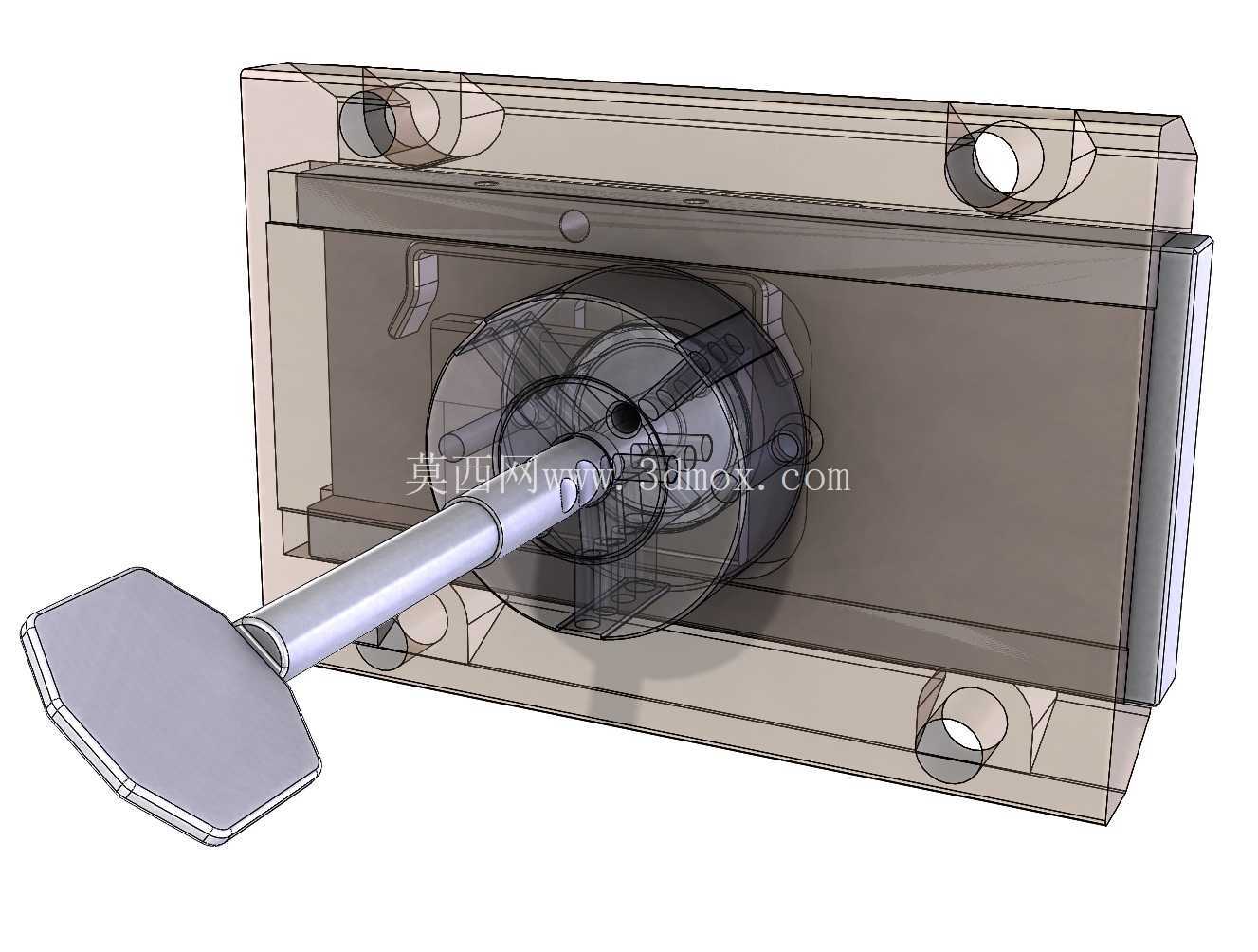

　　在维护场景下，这类锁具不像高安全等级门锁那样复杂，更强调结构直观、动作可靠和加工成本可控。模型将外壳以半透明方式呈现，正是为了观察内部转轴、拨盘、锁舌和壳体之间的空间关系：哪些面承担导向，哪些部位存在运动间隙，钥匙旋转到什么角度会触发锁舌移动，都可以通过三维装配关系直接核对。对于结构设计人员来说，建模时应先确定门板厚度、锁体安装面、锁舌扣合中心和钥匙操作空间，再反推壳体长宽高及内部零件布局；钥匙手柄旋转半径内不能与栅栏竖杆、门板加强筋或设备外罩干涉，手柄拔出方向也应预留足够手部空间。

　　该锁具的功能特性在于机械动作独立、不依赖气动或电气控制，适合作为安全防护门的基础机械锁定单元。若用于整机设备，也可在锁体附近增加位置检测元件，把锁舌状态反馈给控制系统，但机械锁本体仍需保证在无信号、无动力情况下能够手动解锁。选材方面，外壳可采用钢板折弯、铸件或机加工件，内部转轴和锁舌需具备较好耐磨性，关键配合面应控制粗糙度和间隙。整体结构紧凑，安装孔位规则，既适合小批量设备配套，也便于在现有栅栏门上进行替换改造。
