Arduino多门禁智能电子锁控系统

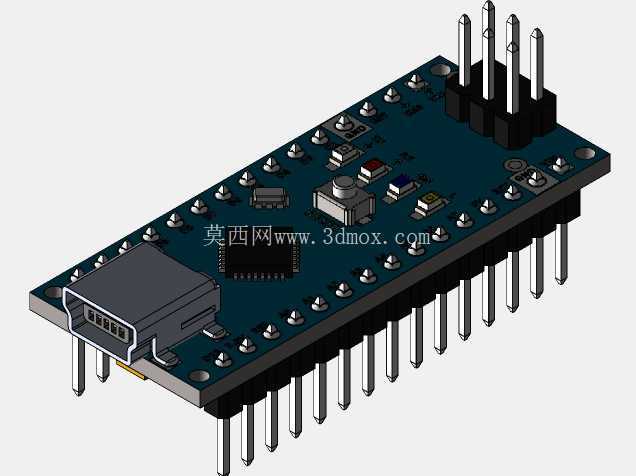

　　这套多门禁电子锁控装置面向楼宇分区管控、实验室权限分级、小型办公区多门联动以及创客空间出入管理场景搭建，整套系统以Arduino控制板为核心运算单元，整合矩阵密码按键、LCD状态显示屏、RFID射频读卡模块、蓝牙通讯模组、步进锁舌驱动机构与配套 breadboard 接线底座，可同时完成多扇门的身份核验与开锁执行，替代传统单门独立锁具分散管理的繁琐模式。从实际落地用途来看，装置支持三种独立开锁路径：使用者可通过4×4矩阵键盘输入预设数字密码完成本地验证，也可持授权RFID卡片贴近读卡区域完成非接触识别，还能通过蓝牙连接移动端完成远程指令下发，三种验证方式互为冗余，避免单一识别模块故障导致门体无法开启。

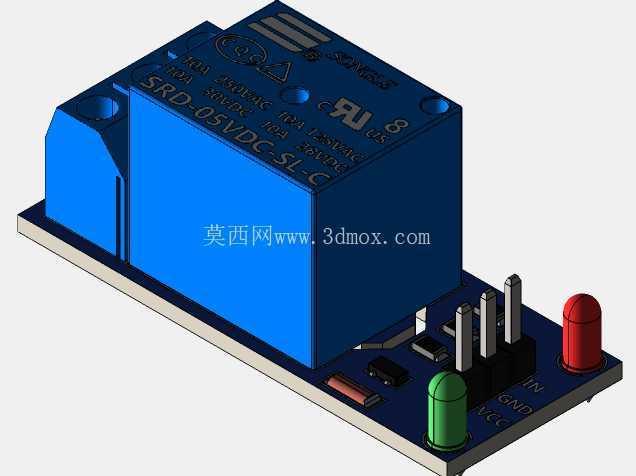

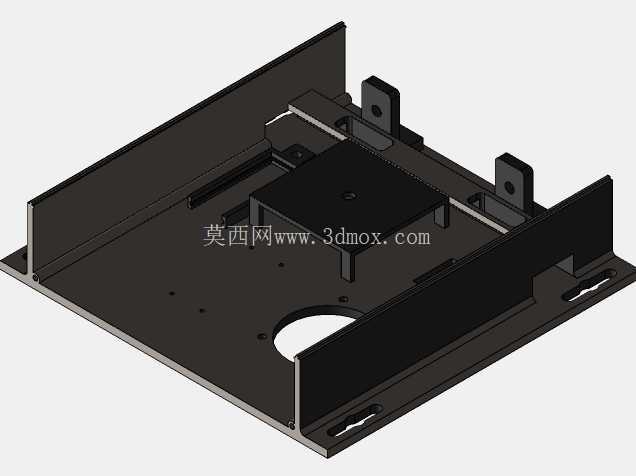

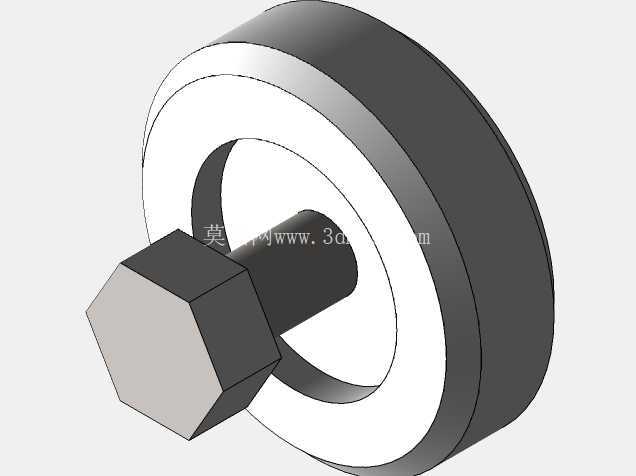

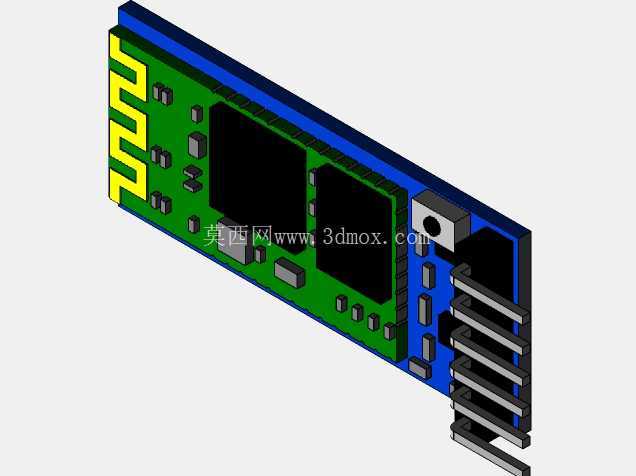

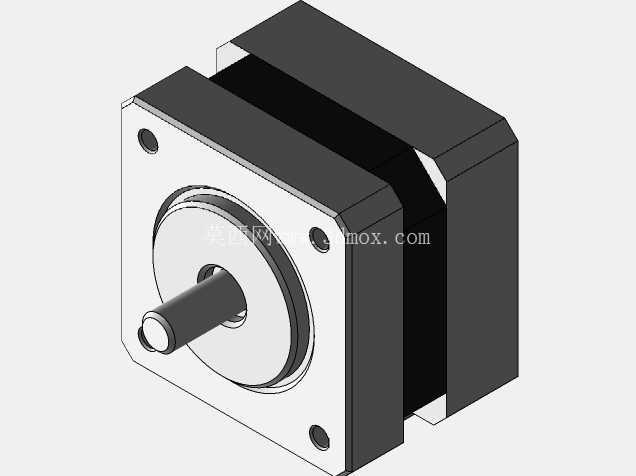

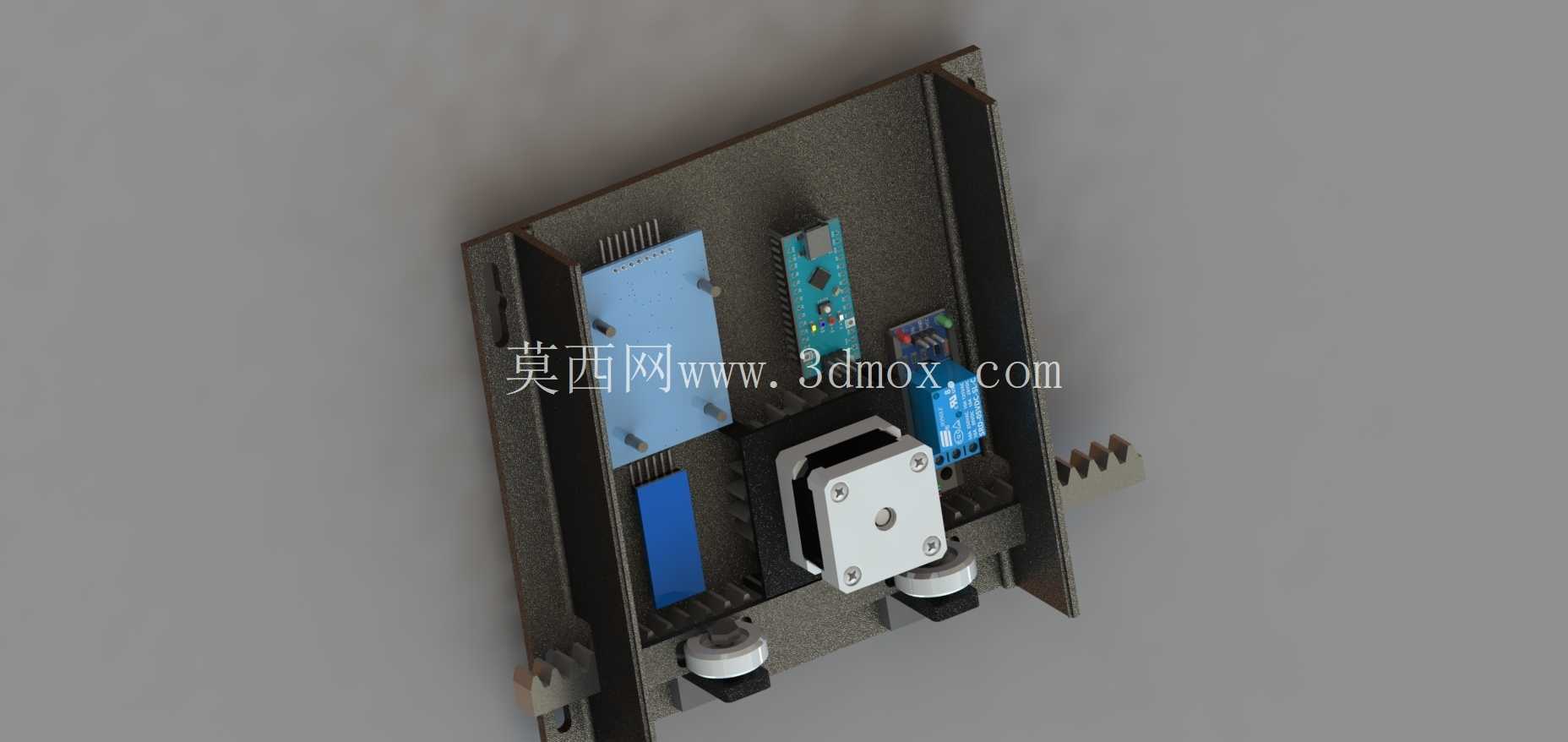

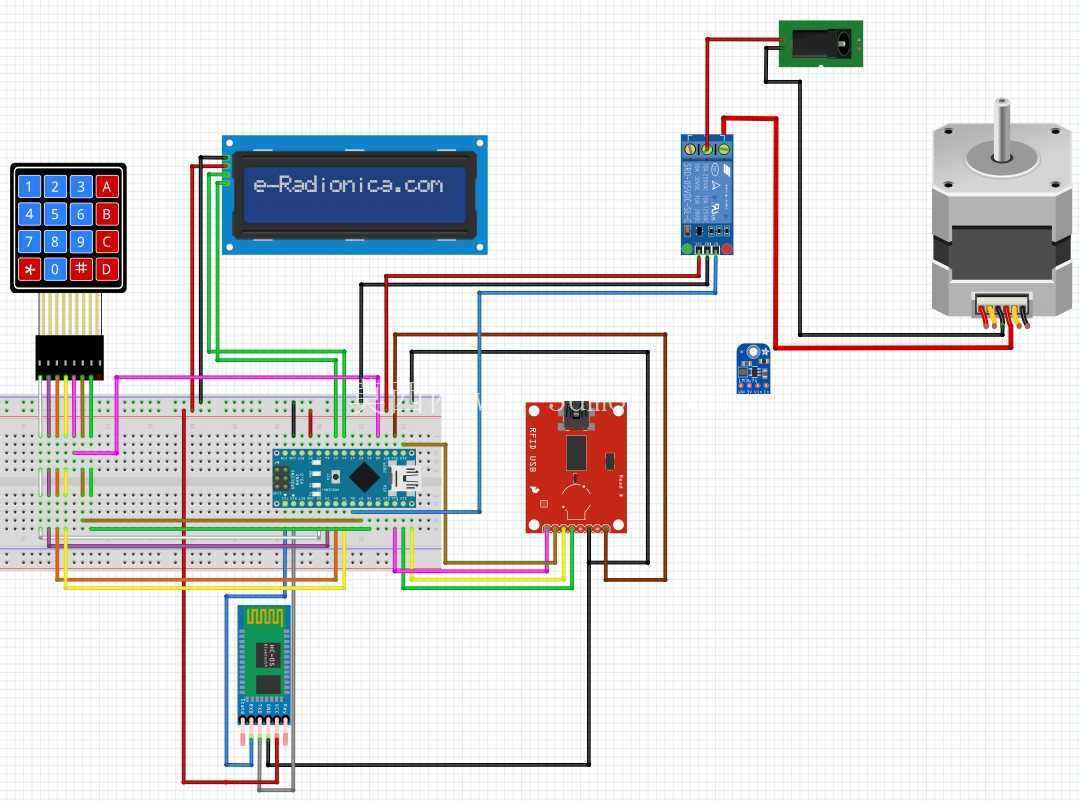

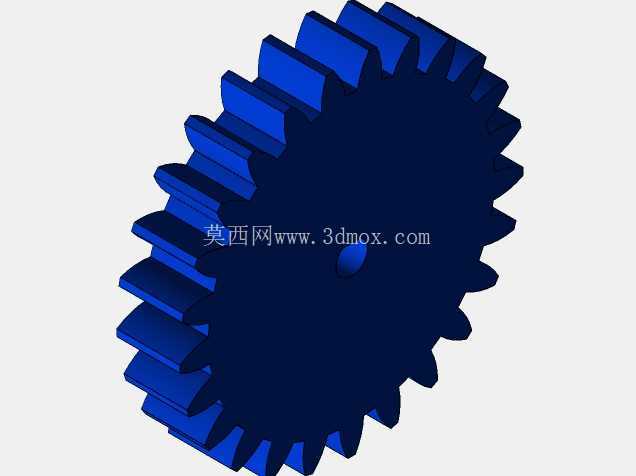

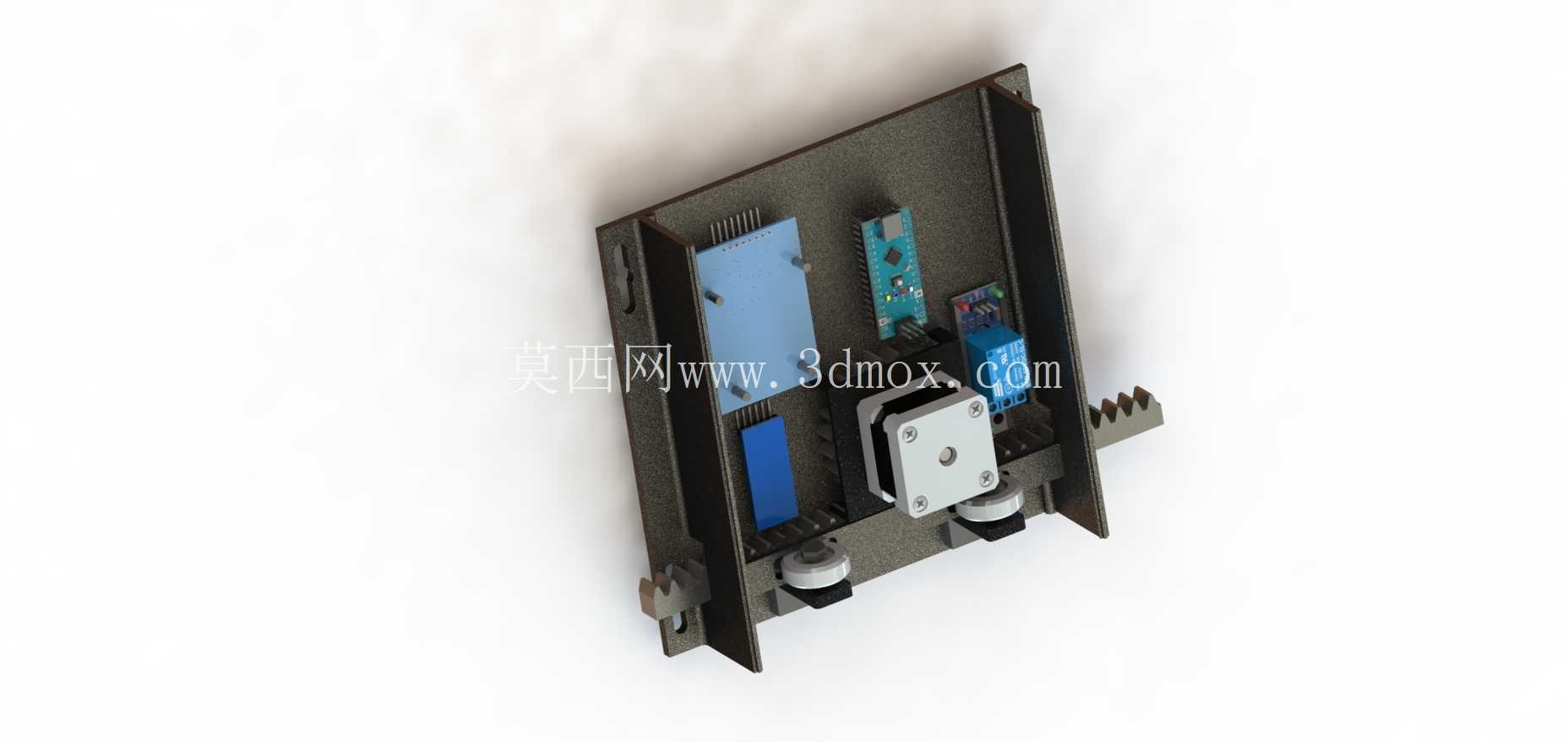

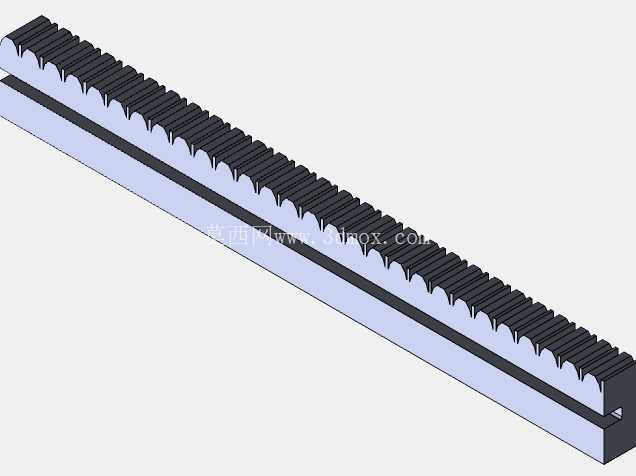

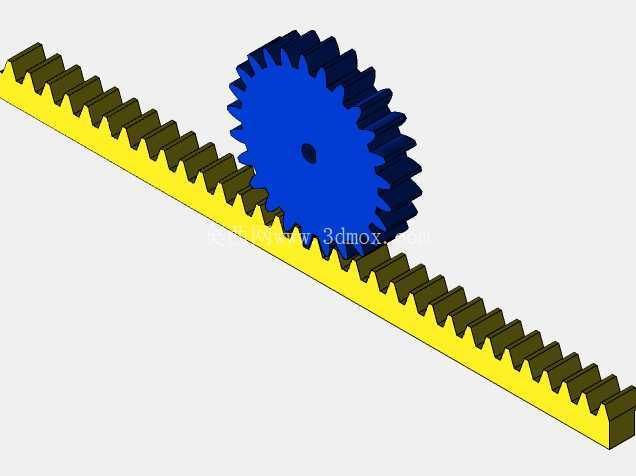

　　设计思路上没有采用集成度极高的成品锁控板，而是把所有功能模块拆分排布在统一面包板基底上，每个外设的接线走向、引脚分配都完全外露，一方面方便教学演示时讲解输入、运算、执行三层电路逻辑，另一方面也便于后期根据现场门体数量增减外设——比如新增一扇门只需追加一路步进驱动与锁体机构，主控剩余IO口可直接扩展，无需重新绘制整块控制板。结构布局方面，矩阵键盘布置在操作侧最顺手的高度位置，按键行列走线直接接入主控数字引脚；LCD屏斜向固定在键盘上方，实时显示当前验证状态、门锁开合情况与操作提示，避免使用者盲操作出错；RFID读卡模块与蓝牙模组分别布置在面包板上下两端，天线区域远离步进电机的强电走线，减少电机启停时的电磁干扰对射频信号的影响；步进电机通过L298N类驱动板连接，输出轴对接锁舌传动件，转动行程对应锁舌的伸出与缩回，驱动板散热片朝向开阔侧，长时间连续触发开锁也不会出现过热保护。

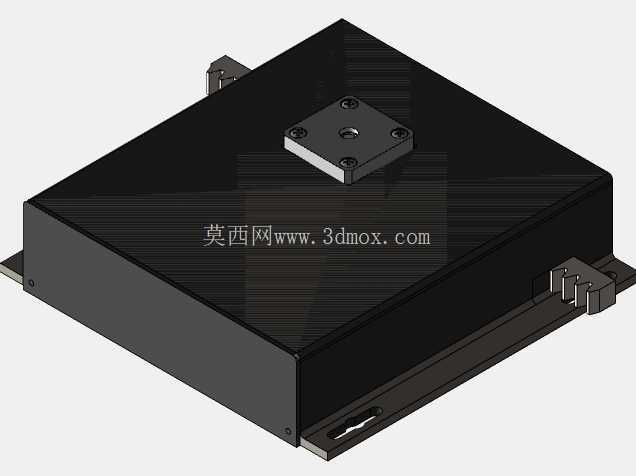

　　安装边界上，整套控制电路可收纳在标准86型暗装盒旁的弱电箱内，屏幕与键盘外露在门外侧墙面，RFID读卡天线距离金属门体保持十五毫米以上间距，避免金属屏蔽导致读卡距离缩短；步进锁体执行部分嵌入门体侧边槽位，锁舌对位门框锁扣的同轴度偏差控制在一毫米以内，防止长期运行出现卡滞。电路走线按电压等级分层排布：弱电信号线采用彩色杜邦线区分功能，红黑走线单独走电机供电回路，与信号线间隔十毫米以上，避免驱动电流波动干扰主控复位电平。

　　实际调试时先单独验证每一路输入模块：键盘按下时主控对应引脚电平翻转正常，RFID读卡能稳定读取卡片序列号并与白名单比对，蓝牙模组可接收移动端校验指令，再逐路调试步进电机转向与行程，确保开锁转动角度恰好带动锁舌完全收回，关锁时锁舌 fully 伸入门框扣位。整套装置兼顾功能实现与教学展示属性，外露的接线结构能让电气设计人员清晰看到锁控系统从信号采集到指令执行的完整链路，多验证方式融合的设计也适配不同使用习惯的人群，比如年长使用者可选择刷卡开锁，运维人员可使用蓝牙批量配置权限，临时访客可通过一次性密码准入，多门接入时主控可统一存储所有门体的权限列表，不同卡片对应不同门体的通行权限，实现分级管控。
