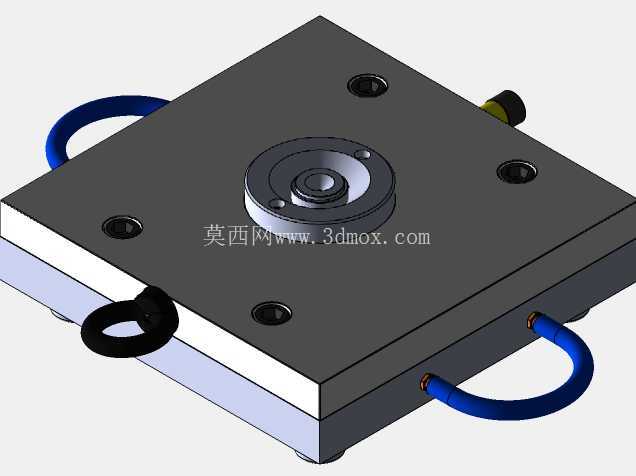

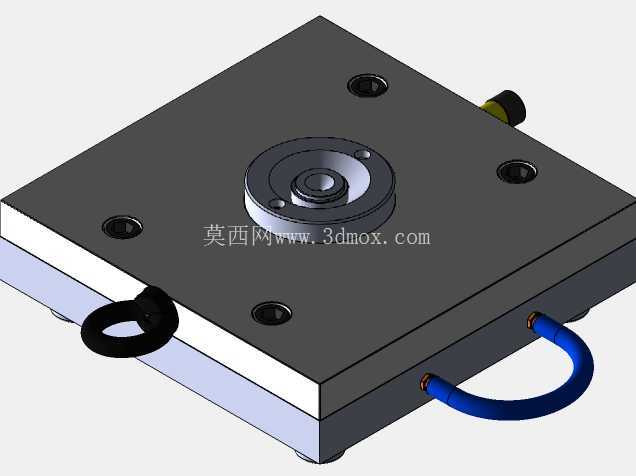

  这套三维结构对应卧式注塑机上使用的两板注塑模具,整体采用层叠式模架布局,可直接用于中小型塑料件量产工况的结构校核与方案沟通。从现场布置来看,模具顶部设置标准法兰式定位环,装机时与注塑机定模板中心孔配合,保证喷嘴、主流道和模具进料中心同轴;定模侧、动模侧分别通过压板或螺钉压紧在机床模板上,四周预留的吊装环用于车间吊运、翻转和上机安装,避免人工搬抬造成分型面磕碰。

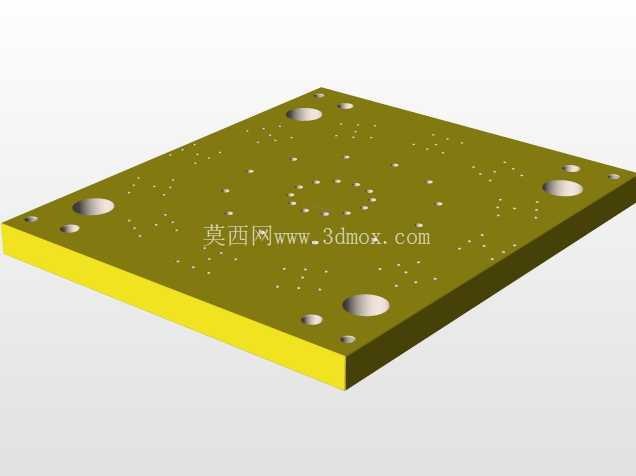

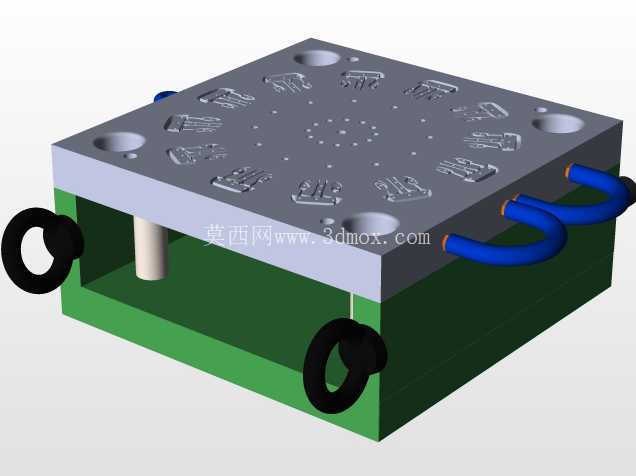

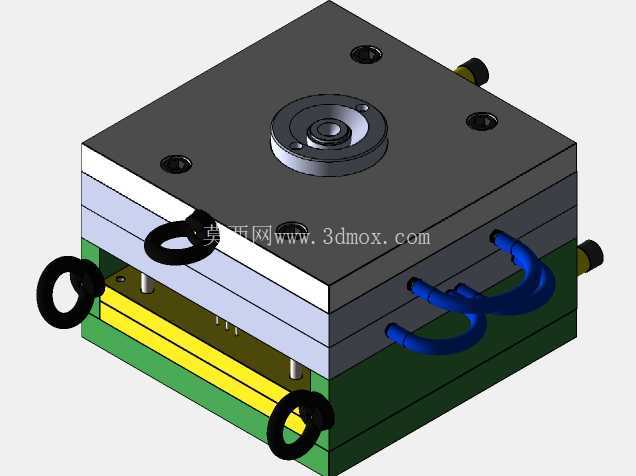

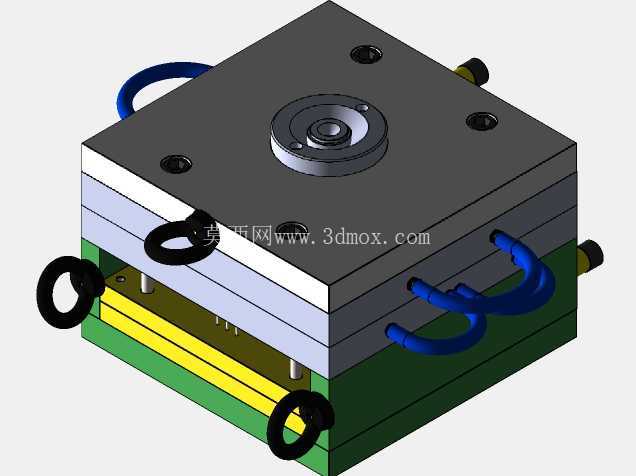

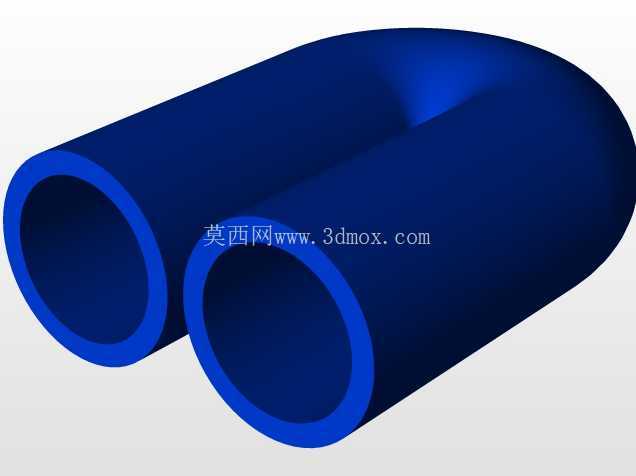

  模具主体由定模固定板、型腔板、型芯板、动模垫板、支撑和推出相关板件叠合组成,各层之间通过导柱、导套保持开合模方向的重复定位精度。外露的蓝色管路为冷却回路接口,布置在模具侧部并形成多组循环通道,用于把型腔内塑料熔体的热量持续带走;回路走向贴近成型区域,可缩短制件冷却时间,同时减少局部温差引起的收缩不均。黑色环形件为吊装与搬运结构,安装在模具受力可靠的模板位置,满足叉车、吊链或行车作业时的挂接需求。

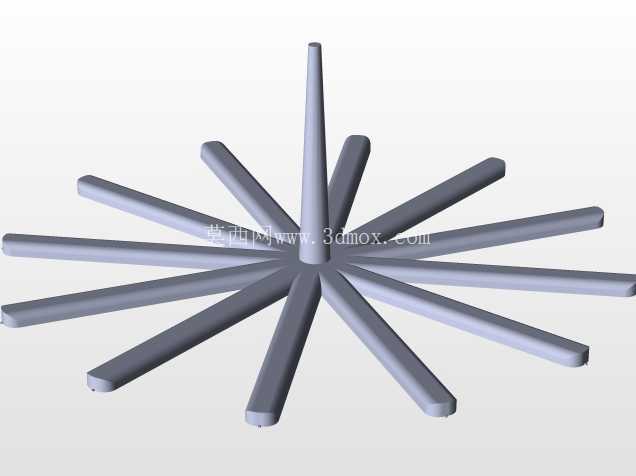

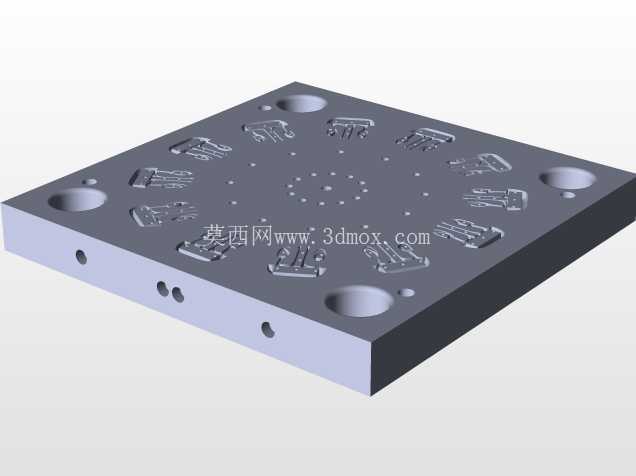

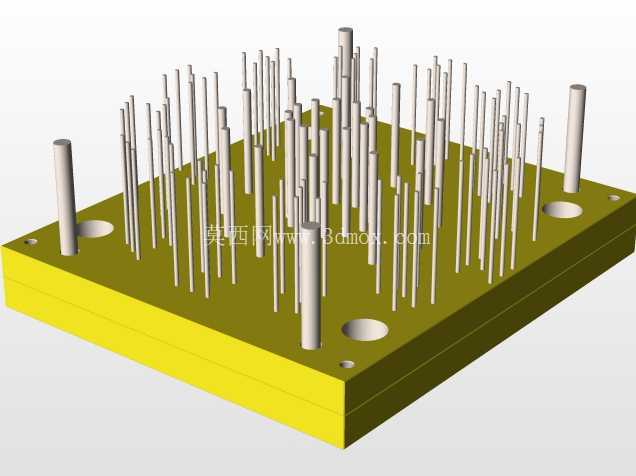

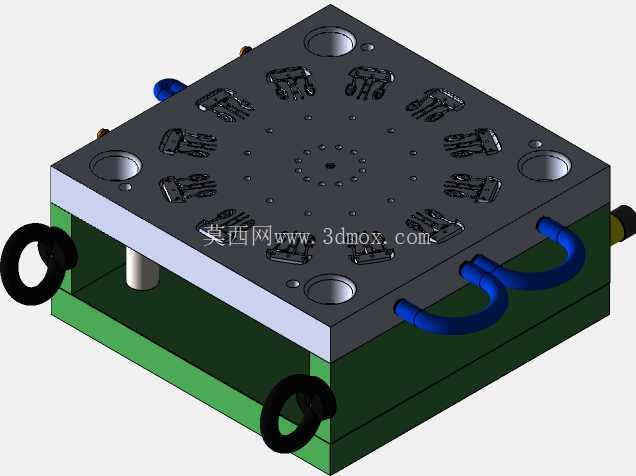

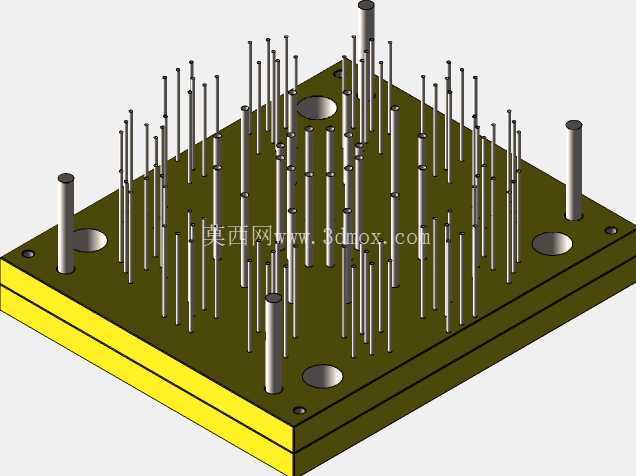

  结构设计上,分型面沿制件轮廓和封胶需要展开,合模后型腔与型芯共同构成产品外形。进料系统由机床喷嘴接入顶部定位环中心,经主流道进入模腔区域;若用于多腔或点进胶方案,可在相应板层内扩展分流道与浇口结构。动模侧预留推出机构的运动空间,开模后顶出元件可将冷却定型的制件从型芯上脱离,回程时再由导向和限位关系保证推出板复位。模板四角布置紧固螺钉与定位元件,使叠层结构在注射压力下保持足够刚度,减少分型面涨模和飞边风险。

  从安装边界判断,该模具外形接近规则长方体,顶部定位环突出于定模表面,侧向冷却接头和吊环会占用额外空间。选型时需要核对注塑机拉杆间距、模板尺寸、最小模厚、开模行程和顶出行程,确保模具装入后四周留有压板位置,冷却水管能够顺畅连接,吊运环不与机床护门、料筒或机械手取件路径干涉。模具厚度方向还要兼顾制件高度、冷凝料长度和取出空间,不能只按闭合状态尺寸校核。

  在实际应用中,这类模具常见于消费电子外壳、家电塑料件、仪器盖板和小型工业零件的批量成型。工程建模时需要重点处理型腔型芯的分模线、封胶面宽度、排气位置、冷却水道与顶针、螺钉、导柱之间的干涉关系。水道不能距离成型面过近而导致强度不足,也不能过远降低换热效率;顶出元件应布置在制件刚性较好、脱模阻力较大的区域,并避开外观面和薄弱结构。模架外侧的台阶、槽口和连接螺纹均应按机床装夹习惯建模,便于加工、装配和后期维护。

  该模型把模具外部可见的定定位、吊装、冷却、层叠模架和开合模关系完整表达出来,适合结构工程师在方案阶段检查整机布局,也可作为模具设计人员核对安装空间、管路走向和模板层级的参考。细化设计时还需结合具体塑料材料收缩率、制件壁厚、浇口形式、排气槽和加工公差继续完善型腔部分,使三维结构从外观装配推进到可加工、可试模、可稳定生产的工程状态。
