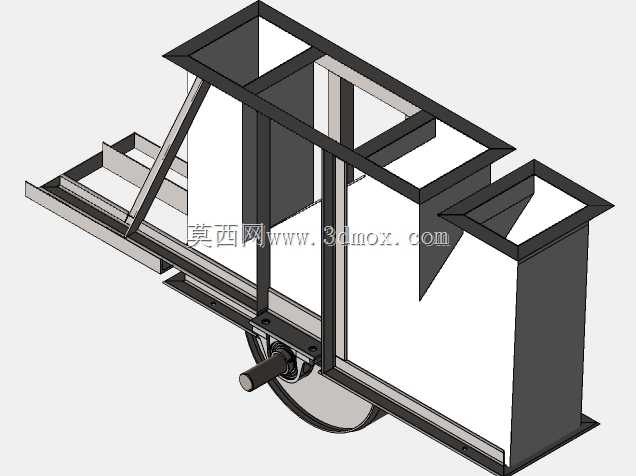

22米14吨每小时产能斗式物料提升设备

　　这款垂直输送设备主要面向散状颗粒、粉状物料的连续垂直提升场景，常见于粮食加工、建材生产、矿物分选、饲料制造等生产环节，用来将低位来料持续输送至指定高度的料仓、筛分设备或者下一工序进料口，适配每小时14吨的物料输送通量，总提升高度可达22米，能够覆盖多数中小型生产线的垂直高差输送需求。从结构设计来看，设备采用框架式焊接机身作为承载主体，机身分段采用标准节拼接形式，方便根据现场实际安装高度调整总长度，运输过程中也可拆分分段降低物流难度。机身侧部设置有斜向加强撑结构，对应头轮、尾轮的受力点位做局部加劲板补强，避免长期运行过程中框架受牵引拉力产生形变，保障牵引构件的运行同轴度。设备下部设置尾轮张紧机构，采用螺杆式张紧结构，

　　可根据牵引带或者链条的实际磨损伸长量调整张紧行程，保障料斗运行过程中不会出现打滑、跑偏问题，尾轮端同时集成进料溜槽结构，来料可直接通过溜槽导入盛料斗内，减少进料撒料问题。上部头轮端连接驱动单元，驱动轴采用双轴承座支撑结构，轴承座安装面与机身框架采用螺栓定位连接，方便后期维护拆解，头轮位置对应设置出料口，料斗运行至头轮位置翻转时，物料在离心力与重力共同作用下沿出料溜槽卸出，溜槽角度根据散料安息角设计，避免物料粘壁残留。料斗采用深斗式结构设计，针对流动性较好的散料优化斗容与斗间距，相邻料斗之间预留足够的运行间隙，避免回程过程中出现斗体碰撞干涉，料斗与牵引构件采用螺栓紧固连接，单个料斗磨损后可单独更换，降低后期运维成本。

　　设备底部预留有安装底座法兰，可直接与地面预埋钢板焊接固定，也可通过膨胀螺栓与混凝土基础连接，机身中段每隔一定高度设置有附墙连接点位，可与车间建筑结构或者独立钢支架连接，抵消设备运行过程中的横向晃动量，保障高提升高度下的运行稳定性。设计过程中针对料斗运行速度做了匹配优化，在保障14吨每小时输送产能的前提下，控制料斗运行线速度在合理区间，避免速度过快导致物料在提升段撒落，同时降低牵引构件的磨损速率，延长易损件更换周期。机身整体采用封闭式壳体结构设计，除进料口、出料口与检修口外其余位置全封闭，避免输送过程中粉尘外溢，符合车间生产的环保要求，检修口对应设置在尾轮、头轮以及中间段易卡料位置，日常排查故障、清理残留物料时无需整体拆解机身。

　　从安装边界来看，设备横向占地宽度较小，适合在车间狭窄空间内布置，进料口高度可根据前端出料设备的出料高度做适配调整，出料口可对接不同角度的溜槽，适配后续不同设备的进料位置需求，整体结构没有复杂的异形构件，全部采用常用型材与板材焊接加工，加工难度低，普通结构件加工厂即可完成生产制造，不需要特殊的加工设备。
