涡轮增压器离心式压气机叶轮结构

　　该结构对应涡轮增压器压气机端的离心叶轮，是增压进气系统中直接完成空气能量提升的核心旋转件。整机工作时，发动机排出的高温废气驱动涡轮端转子同轴旋转，压气机叶轮随轴高速转动，将轴向进入的空气通过叶片通道甩向叶轮外缘，在离心作用下提高空气压力与流速，随后气流进入扩压器和压气机壳，速度能进一步转化为压力能，最终向发动机气缸提供密度更高的充量，使燃油燃烧更充分，在相同排量下提升输出扭矩与功率，并改善高海拔、大负荷工况下的进气不足问题。这类叶轮广泛用于车用柴油发动机、小型汽油机、工程机械动力组、发电机组以及部分微型燃气轮机和高速离心风机中，凡是需要在有限空间内提高进气流量和压比的场合，都会采用类似的径向叶片转子结构。

　　从结构组成看，模型包含中心轮毂、轴向进气孔、周向分布的主叶片、分流短叶片以及底部轮盘。中心孔用于与增压器轴配合，通常在实际产品中会配合轴套、锁紧螺母和密封结构完成轴向固定；轮毂型线从进气端向出气端逐渐扩张，既承担叶片根部的支撑，也引导气流由轴向平顺转向径向。叶片沿圆周呈空间扭曲布置，前缘靠近进气口，后缘延伸至轮盘外缘，叶片压力面和吸力面的曲率决定气流在通道内的加速、转向和扩压过程。相邻主叶片之间设置较短的分流叶片，可在叶轮出口处分割过宽流道，抑制大流量工况下的气流分离和通道堵塞，同时降低叶片入口处的阻塞效应，使流量范围更宽。

　　设计这类零件时，不能只按外观叶片阵列处理。叶轮转速通常很高，叶片和轮盘承受显著的离心载荷，叶片根部圆角、轮盘厚度过渡以及中心孔周边应力集中都需要重点控制。若根部圆角过小，高速旋转时容易在叶片前缘与轮毂交接处产生疲劳裂纹；若轮盘过重，则会增大转子惯量，影响增压器响应速度。气动层面，叶片进口角需要与来流方向匹配，角度过大会在低流量时诱发喘振，角度过小则高流量效率下降；出口宽度、叶片后弯程度和叶尖间隙共同决定压比、效率与稳定工作边界。叶尖与压气机壳之间必须保留微小间隙，间隙过大会造成回流泄漏，过小则在热膨胀和振动时存在擦壳风险。

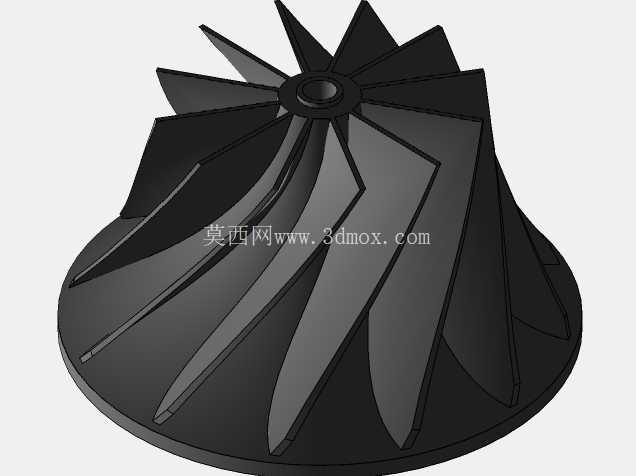

　　外形上，该叶轮呈现上小下大的截锥形轮盘，叶片由中心轮毂向外缘放射展开，整体轮廓适合装入蜗壳形压气机壳体。安装边界主要由中心轴孔直径、叶轮出口外径、背部定位端面、进气口轴向伸入长度以及叶尖与壳体的径向间隙确定。轴向装配时，叶轮背部端面需与轴肩或衬套贴合，保证转子轴向位置稳定；前端锁紧后还要校核转子动平衡，因为即使很小的叶片质量不均，在高转速下也会放大为明显振动，进而影响轴承寿命和密封可靠性。维护和选型时，若叶轮出现叶片磕碰、积碳、边缘卷边或轮盘裂纹，通常不能继续使用，因为缺损会同时破坏气动性能和转子平衡。

　　三维建模过程中，较合理的做法是先建立旋转轮毂基体，再依据进、出口叶片角和流道高度构造单张空间叶片曲面，通过圆周阵列形成主叶片；分流叶片则按主叶片流道中线位置缩短弦长并调整前缘位置。叶片与轮毂交接处应建立连续圆角，轮盘背部和中心孔区域保留真实装配特征，避免把模型做成无厚度的视觉件。对于后续仿真，还需在叶片通道周围保留流体域，以便检查网格在扭曲叶道和叶尖间隙处的质量；对于结构分析，则应关注中心孔约束、转速载荷、叶片根部应力以及轮盘径向变形。该模型清晰表达了离心压气机叶轮的叶片数量、轮盘形态和装配主体，可用于增压器原理展示、转子结构方案讨论、教学演示以及相近叶轮产品的外形参考。
