鹦鹉螺异形齿轮联动传动机构

　　这套鹦鹉螺造型的异形齿轮传动结构，跳出了常规渐开线圆柱齿轮的设计范式，把仿生螺旋轮廓和非圆齿轮传动逻辑结合在一起，在科普展示装置、艺术机械摆件、创意传动演示台以及小众文创类机械产品里有很独特的使用场景。常规圆齿轮的传动比全程恒定，而非圆齿轮可以按照预设的转角关系，让两个转轴在整周转动过程中输出周期性变化的速比，很多需要模拟自然律动、实现非匀速往复联动的演示设备，都会用到这类特殊齿形的传动方案。

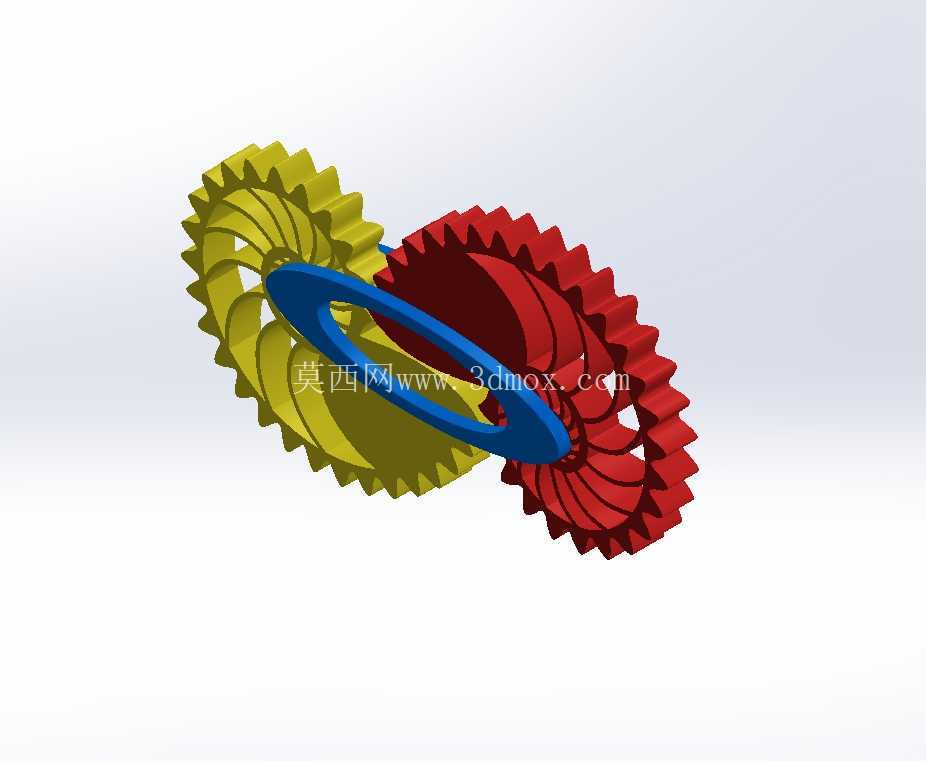

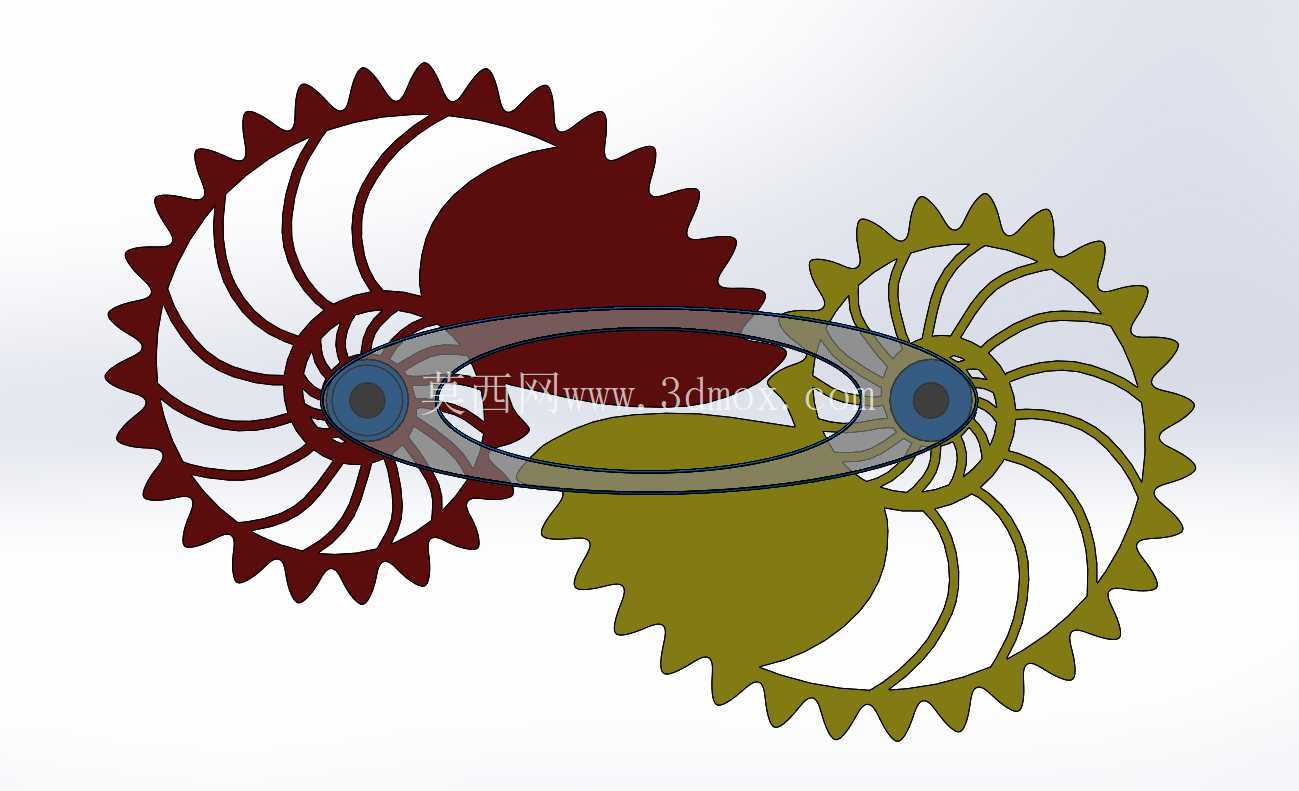

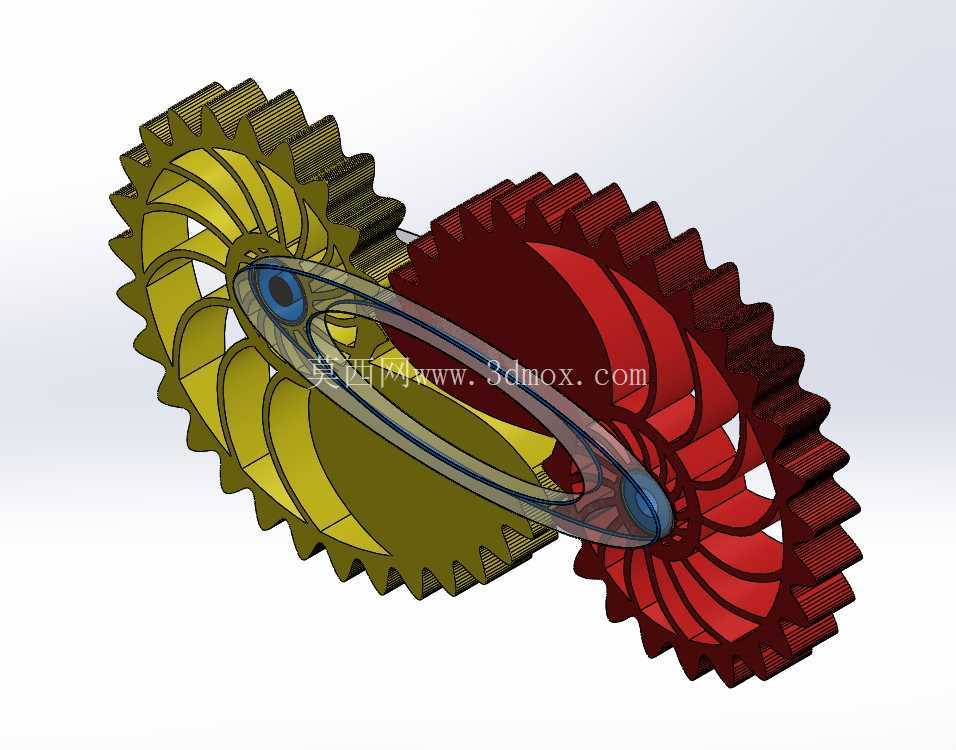

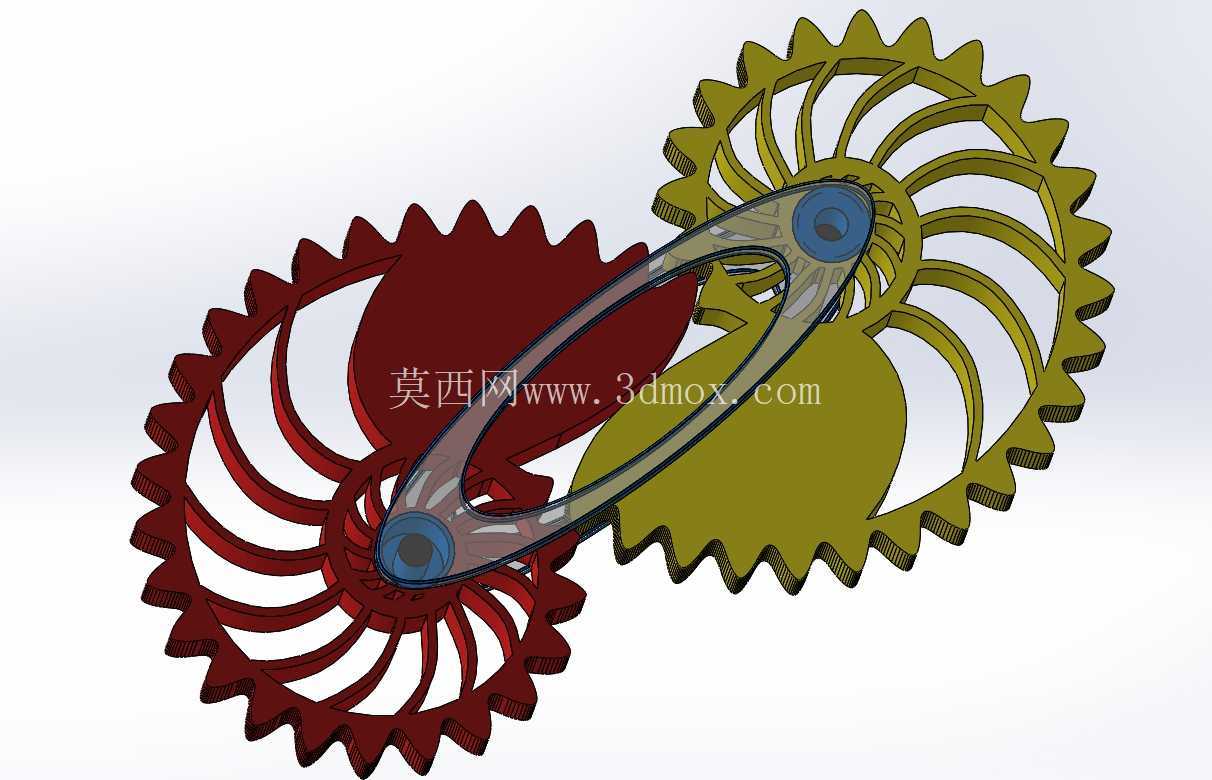

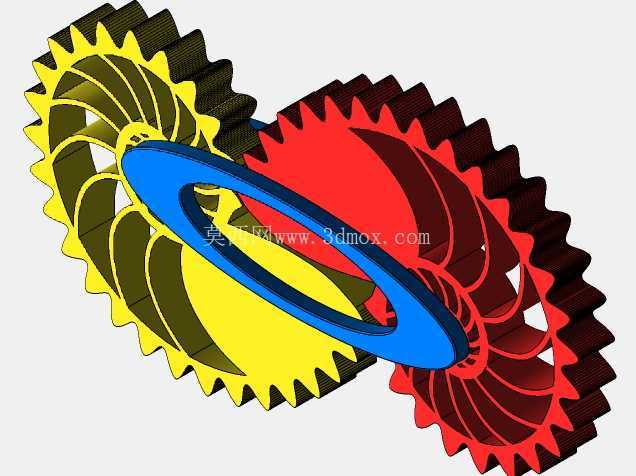

　　从结构功能上看，整套机构由两个轮廓完全呼应鹦鹉螺螺旋壳体的盘状齿轮、中心转轴以及连接两轮轴心的连杆构件组成。两个齿轮的外轮廓并非标准圆形，而是沿着对数螺旋线向外延展，轮齿沿着异形外缘连续分布，啮合过程中两轮的中心距并非固定值，跨接在两个轴端的环形连杆刚好约束住轴心的相对运动轨迹，保证轮齿在整个啮合周期里都能保持正确的侧隙，不会出现顶齿、脱啮或者卡滞。和普通非圆齿轮需要固定轴心、靠变节曲线实现变速比不同，这套结构在转动时两个齿轮的轴心会随啮合位置小幅相对位移，连杆同步绕两个轴转动，最终呈现出两轮像鹦鹉螺壳体一样互相咬合、同步回旋的视觉效果，运动过程连贯顺滑，没有明显的传动死点。

　　设计这套结构的时候，首先要敲定的是节曲线的匹配关系。鹦鹉螺的自然轮廓符合对数螺旋线的数学特征，把螺旋线映射成齿轮节曲线之后，需要严格保证两条节曲线在任意啮合位置都是纯滚动关系，也就是接触点处的弧长增量始终相等，否则轮齿在传动中会出现滑动干涉。齿形的排布不能直接套用标准圆齿轮的等分齿距，要沿着变曲率的节曲线逐点计算法向方向，让每个轮齿的齿厚、齿槽宽都随当地曲率半径调整——在螺线靠近中心、曲率大的区段，齿的尺寸要适当收窄，避免齿顶互相碰撞；在螺线外缘、曲率平缓的区段，齿形可以做得更饱满，保证啮合重合度，避免传动冲击。

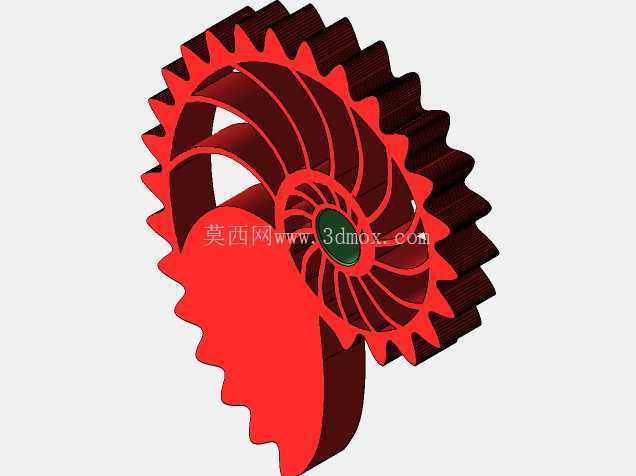

　　两个齿轮的盘面都做了仿鹦鹉螺内腔的镂空隔腔结构，顺着螺旋走向布置放射状加筋，既还原了鹦鹉螺壳体内部的气室形态，也能在控制盘件整体重量的同时保证盘面刚性，避免大尺寸薄盘齿轮在啮合受力时出现翘曲变形。中心轮毂位置预留了标准轴孔和紧定螺钉位，轴孔和盘面的垂直度需要严格管控，否则齿轮转动时会出现端面跳动，连带连杆出现别劲的情况。跨接两轮的连杆两端是和轴径配合的铰孔，连杆的长度不是固定中心距，而是要匹配整个啮合周期里轴心距的变化区间，保证连杆在摆动过程中既不会限制轴心的必要位移，又能把两个齿轮的相对位置约束在合理啮合范围内，防止轮齿脱离接触。

　　从安装边界来看，这类盘状异形齿轮通常采用立式盘面安装，两个转轴都垂直于安装基板，基板上需要为两个轴心开出对应行程范围的避让槽或者导向限位结构，而不是常规的固定轴孔——因为轴心会随啮合动作小幅移动，固定轴孔会直接锁死位移导致机构无法运转。连杆要夹在齿轮盘面和安装基板之间，两端铰孔和转轴之间保留微小间隙，保证连杆可以自由摆动。装配时要先手动盘动多周，检查全行程内每个轮齿的入啮、出啮状态，确认没有齿顶干涉、侧隙均匀之后再锁紧轴端紧固件。如果用于桌面展示装置，盘面外缘的锐边要做倒钝处理，镂空隔腔的过渡圆角也要顺滑，既避免应力集中，也提升外观质感。

　　这类异形齿轮结构不适合大扭矩重载传动场景，更多承担运动演示、创意输出的功能，在机械科普教具、动态艺术装置、橱窗互动展品里，它能把非圆齿轮的变速传动特性用极具辨识度的仿生形态展现出来，让观者直观理解特殊齿轮机构的运动逻辑。建模过程中需要重点管控螺旋节曲线的连续性、齿形沿变曲率轮廓的适配性，以及连杆和活动轴心的运动配合关系，任何一处尺寸偏差都可能导致整周转动中出现卡滞，最终完成的机构运转时两轮螺旋轮廓同步回旋，动态效果和仿生造型高度统一。
