非圆传动椭圆形啮合齿轮组结构设计

项目分类:齿轮 发布时间:2025-01-13 ID:893613
  • 非圆传动椭圆形啮合齿轮组结构设计
  • 非圆传动椭圆形啮合齿轮组结构设计
  • 非圆传动椭圆形啮合齿轮组结构设计
  • 非圆传动椭圆形啮合齿轮组结构设计
  • 非圆传动椭圆形啮合齿轮组结构设计
  • 非圆传动椭圆形啮合齿轮组结构设计

  在常规定传动比传动无法满足特殊工况需求的场景下,椭圆齿轮作为非圆齿轮的典型结构,能够实现主动轴匀速输入时从动轴按特定规律变速输出,这套啮合齿轮组正是针对这类变传动比需求完成的结构设计。从实际应用场景来看,这类椭圆齿轮组常被用在轻工包装设备的送料机构、纺织机械的导纱驱动、农业机械的插秧分插机构、流量计的计量组件以及部分需要实现特定往复运动规律的自动化工位中,相比搭配凸轮连杆机构实现变速输出的方案,椭圆齿轮传动的结构更紧凑,传动过程的冲击更小,长期运行的可靠性更高,不需要额外设计复杂的从动回程结构,就能在连续回转运动中直接输出预设的变速规律。

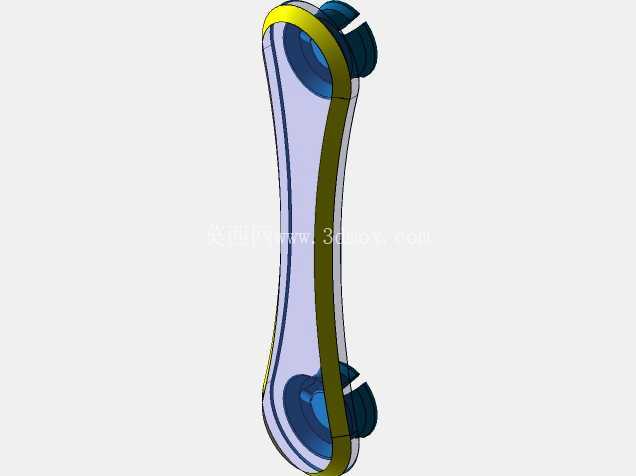

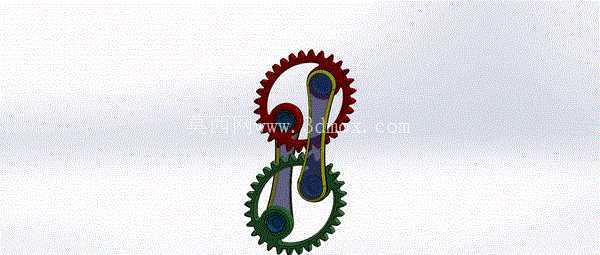

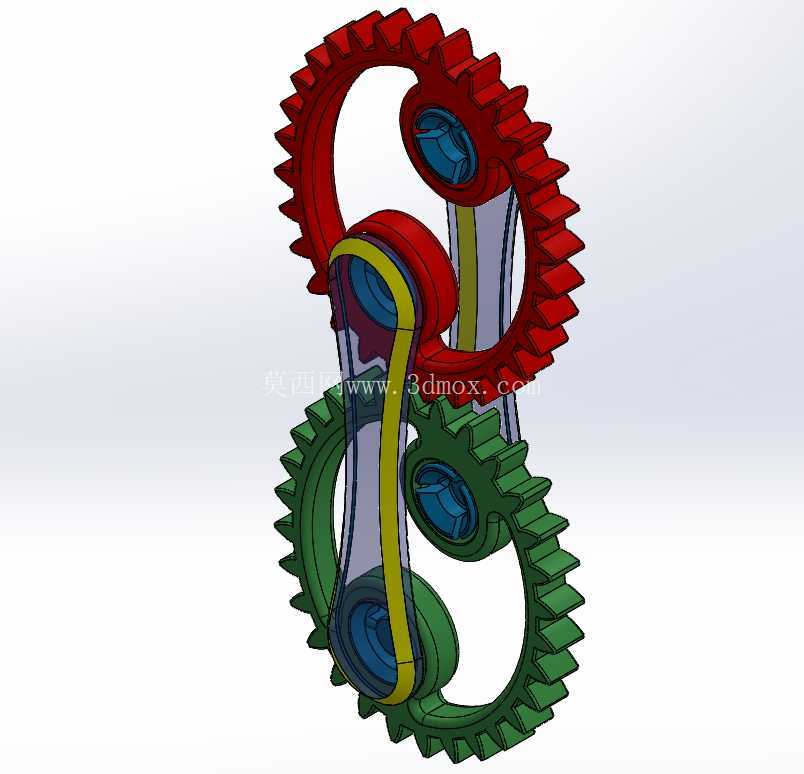

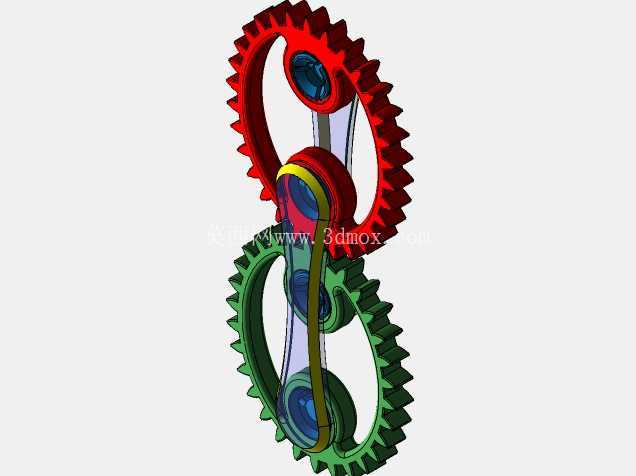

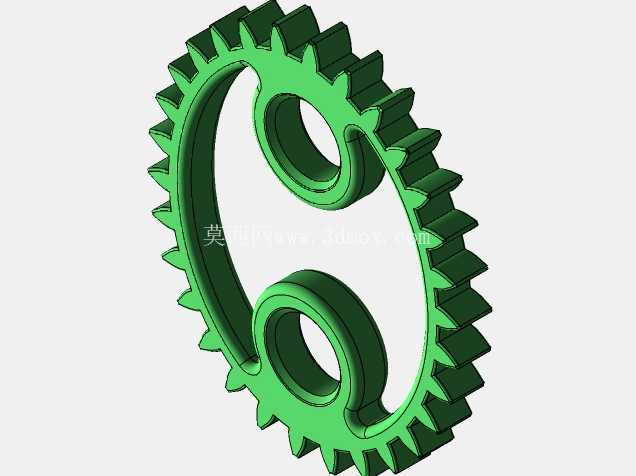

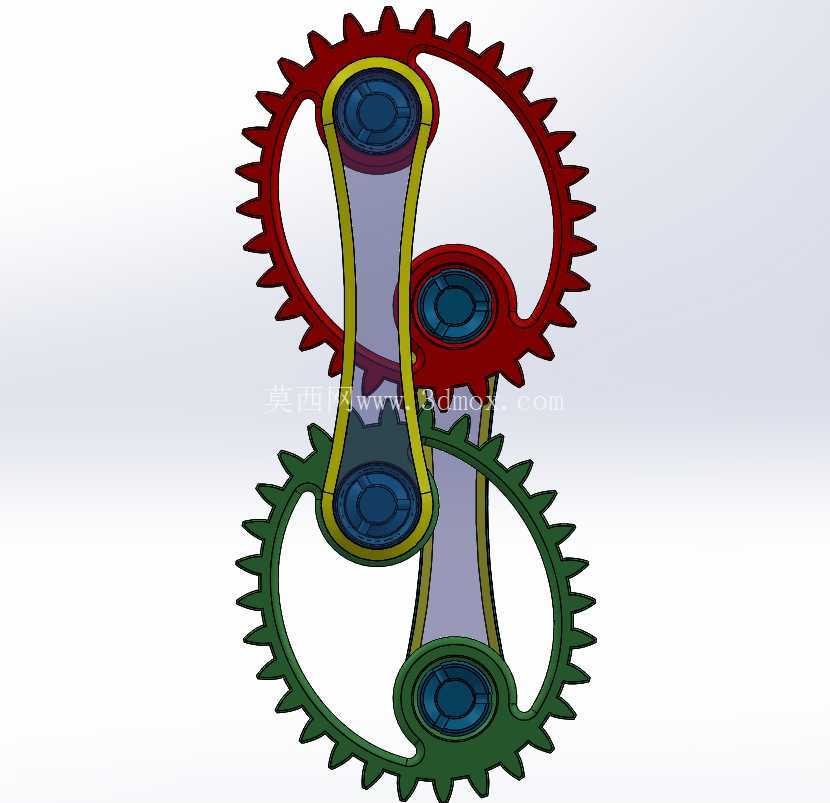

  这套齿轮组采用上下平行轴布置的双椭圆齿轮啮合结构,两个齿轮的节曲线为完全共轭的椭圆轮廓,设计时严格遵循非圆齿轮啮合的基本条件,保证啮合过程中两节曲线始终保持纯滚动无滑动,瞬时传动比随主动轮转角按椭圆极坐标规律连续变化,不会出现常规圆齿轮变速机构的传动比阶跃问题。从结构细节来看,两个齿轮分别设计了一体式轮毂与辐板结构,轮毂内孔预留了与传动轴配合的安装基准,辐板处做了等强度的减重设计,在保证轮体刚度满足传动扭矩要求的前提下,尽可能降低轮体自身转动惯量,减少高速运转时的动不平衡量。轮齿的齿形根据椭圆节曲线的曲率变化做了针对性修正,在节曲线曲率半径较小的位置调整了齿顶高与齿根过渡圆角,避免啮合过程中出现齿顶干涉或者根切问题,保证全啮合区间内轮齿接触平稳,载荷分布均匀。

  设计过程中首先根据目标传动比变化规律确定椭圆的偏心率与长轴尺寸,偏心率的选取直接决定了传动比的波动范围,需要结合实际工况的输出转速变化要求计算确定,过大的偏心率会导致轮齿在小曲率位置啮合条件变差,过小则无法满足变速幅度要求。确定节曲线参数后,通过齿廓范成的方法生成每个轮齿的精确齿形,逐段校验啮合过程中的侧隙与重合度,保证连续传动的重合度始终大于1,避免出现传动中断或者冲击。安装边界方面,两个齿轮的中心距为固定值,等于椭圆长轴的长度,安装时需要保证两轴的平行度公差控制在合理范围内,轴系的支撑轴承需要承受齿轮啮合过程中因径向力周期性变化产生的动载荷,轮毂与轴的配合建议采用过渡配合加键连接的方式,保证传动扭矩传递可靠的同时,方便装配调整初始啮合相位——椭圆齿轮的初始安装相位直接决定了输出转速变化的起始位置,装配时需要根据机构的动作时序要求对准标记,否则会出现输出动作与整机节拍不匹配的问题。

  从功能特性来看,这套齿轮组在连续回转的过程中,能够实现从动轮转速在一个回转周期内按预设规律完成两次增速与两次减速的变化,不需要额外添加变速控制元件,完全依靠自身的节曲线轮廓实现运动规律输出,非常适合那些需要固定周期变速运动、且对结构空间要求严苛的工位。相比采用伺服电机配合电控系统实现变速的方案,这种纯机械结构的变速方式抗干扰能力更强,不需要复杂的电控程序与传感器反馈,在一些高温、高湿、强电磁干扰的工业环境中运行稳定性更有优势,同时长期使用的维护成本更低,不需要定期校准电控参数,只需要按照常规齿轮传动的要求做好润滑与磨损检查即可。在结构强度校核方面,针对轮齿接触强度与弯曲强度的计算需要考虑不同啮合位置的载荷变化,因为椭圆齿轮啮合过程中齿面的接触应力与齿根弯曲应力会随啮合点位置变化而波动,不能直接套用圆齿轮的强度计算公式,需要按最恶劣工况的载荷值做安全系数校核,保证轮齿在最大载荷位置不会出现点蚀或者断齿问题。轮体材料的选取可以根据实际传递功率的大小确定,中小载荷工况下可以采用工程塑料或者铝合金材料降低重量与运行噪音,大载荷工况则需要采用合金钢经调质与齿面高频淬火处理,提升齿面的耐磨性能与接触强度。
