曲柄开槽杠杆快速返回联动机构

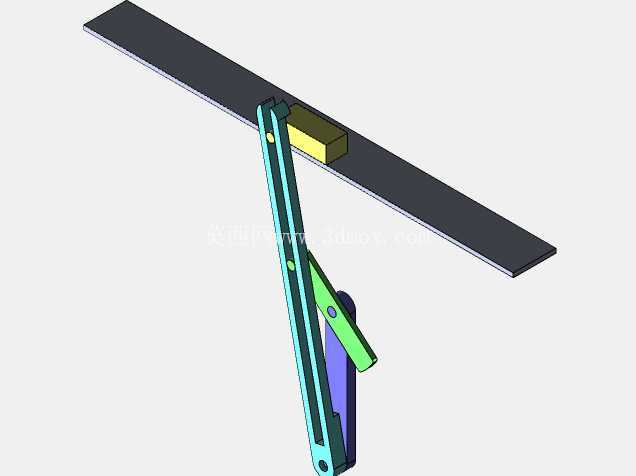

　　该套联动结构属于典型的平面连杆组合机构，核心由长行程开槽摆杆、驱动曲柄、多级传动连杆、滑动导向块以及固定基座组成，在轻工送料、冲压上下料、短行程往复推送工位中有着十分广泛的应用。整套机构的核心设计目标，是利用曲柄的连续回转运动，配合开槽杠杆的直线导槽约束，将匀速旋转输入转化为执行端的往复直线摆动，同时依托连杆的几何相位布置，实现工作行程慢速平稳进给、空回行程快速退回的运动特性，也就是机械原理中经典的急回运动效果。

　　从实际工位适配角度来看，这类机构常布置在自动化生产线的工件推送工位、小型冲压设备的送料端、包装线的推料执行单元旁：工作行程阶段，执行端连带推板或者工装夹具以较低的匀速将工件平稳推送至加工位，避免冲击磕碰工件表面；当推送动作完成、执行端需要撤回初始位置等待下一件工件时，机构通过曲柄与连杆的死点相位切换，让空回行程的运动角速度大幅提升，大幅缩短非工作等待时长，在不提升驱动电机转速、不增加额外动力成本的前提下，有效提升整机的作业节拍。

　　结构设计层面，开槽杠杆作为核心从动件，杆身开设通长导向滑槽，曲柄端部的滑动销直接嵌入槽内，曲柄回转时滑销既可以沿滑槽自由滑动补偿径向位移，又可以带动摆杆绕下端铰接支点做定轴摆动，这种结构相比纯铰链四杆机构，省去了多余的中间铰接点，传动链更短，铰接处的累计间隙更小，长期运行后的运动精度保持性更好。摆杆下端与机架铰接的支点采用同轴销轴定位，销轴两端设置限位轴套，既约束摆杆的轴向窜动，又预留合理的转动间隙避免卡滞。摆杆中段额外铰接了两组次级连杆，分别连接至下方的摆动支撑臂与基座固定点，多组连杆的几何尺寸经过运动学仿真校核：当曲柄处于工作行程半周时，次级连杆随摆杆缓慢展开，带动执行端走完全程有效工作行程；当曲柄转过行程死点进入空回半周时，连杆组的传动角快速变化，摆杆的回程角速度被放大，实现快速返回的动作逻辑。

　　安装边界方面，整套机构的底部铰接支座需要固定在设备安装台面的预设基准面上，基座的安装孔位按照常规工业台面的螺孔间距布置，安装时需要保证曲柄回转平面、开槽摆杆摆动平面、所有连杆的运动平面完全共面，若平面度偏差过大，运行过程中滑销会受到额外的侧向弯矩，轻则加剧滑槽内壁磨损，重则出现滑销卡滞、连杆别弯的故障。长条形执行推板安装在摆杆的顶端输出端，推板的长度方向垂直于摆杆的摆动平面，推送工位的工件导向导轨需要和推板的运动轨迹切线方向对齐，避免推送过程中工件出现偏载卡料。驱动端的曲柄输入轴可直接对接减速电机输出轴，也可通过同步带轮接入设备的主传动系统，输入端不需要额外配置复杂的伺服控制程序，仅靠恒定转速的连续回转即可输出符合工艺要求的急回往复运动，控制逻辑简单，对工况恶劣、多粉尘的车间环境适应性更强。

　　细节设计上，滑槽的内壁预留了适当的磨损余量，后期维护时可更换嵌入槽内的耐磨滑套，不需要整体更换开槽杠杆，降低备件成本；所有铰接销轴的端部都设置了注油孔，可定期加注润滑脂降低铰接副的磨损；连杆之间的铰接点全部采用间隙配合的转动副，装配时可通过调整垫片厚度微调各杆的相对相位，小幅修正执行端的行程起止位置，适配不同长度工件的推送需求。整套机构没有复杂的精密传动元件，加工制造难度低，普通机加工车间即可完成全部零件的加工与装配，运动特性可靠，非常适合中低速、高节拍的往复推送类工位使用。
