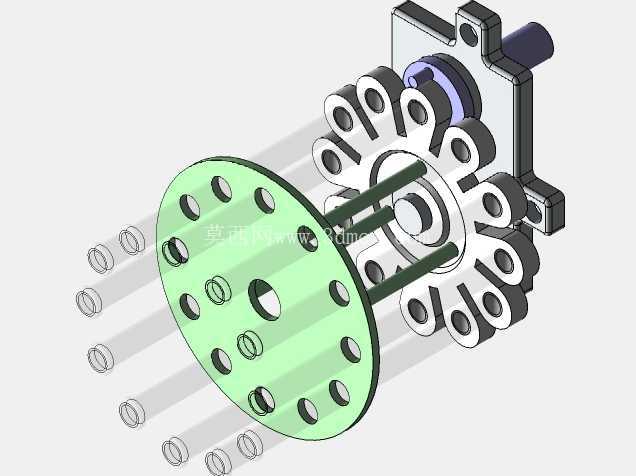

这套旋转承载结构主要面向小型实验台架上的试管处理工位,常见于样品混匀、离心分离、试剂预处理以及连续旋转观测类装置。整体机构以中心回转轴为基准,前端设置多孔承载圆盘,后端布置花瓣式限位轮盘,试管沿圆周方向斜向或轴向插入,由前后两处孔位共同约束,避免高速旋转过程中出现摆动、窜动或局部干涉。
从实际使用角度看,试管类耗材直径、长度和端部形状存在一定公差,因此承载孔不能只按单一理想尺寸处理。前端圆盘承担试管主体的导向与支撑,孔位沿盘面分层排布,外圈孔适合较长试样,内圈孔可放置较短或较小容量试管;后端轮盘则对试管尾部或帽端进行限位,花瓣形外轮廓在相邻孔位之间形成弹性退让空间,装配、取放和清洗时更方便。轮盘上的环形孔槽不仅减轻转动惯量,也便于观察试样状态,同时减少盘体材料堆积带来的不平衡风险。
结构设计上,中心轴系采用轴套、定位台阶和锁紧件组合,保证转盘与驱动端之间具有明确的轴向定位面。后端安装板带有支耳和固定孔,可直接连接到实验设备机架、电机输出端或分度旋转机构上。安装板与转子主体之间保留了足够的轴向距离,使试管插入后不会与驱动部件发生碰撞。几根平行连接杆将前盘与后盘连成刚性框架,杆件沿圆周均布,既承担旋转时的拉压载荷,又控制两盘之间的同轴度。若用于较高转速场景,杆件数量、直径和连接孔配合间隙需要重新校核,防止框架在离心载荷下产生微幅变形。
外形边界方面,转子直径由最大试管排布圆决定,盘面上的孔位不能过于靠近外缘,否则会削弱盘边强度;轴向长度则取决于试管有效插入深度、后端锁紧空间以及安装板厚度。建模时应先确定中心轴线,再建立前后盘的基准面,孔位通过圆周阵列生成,保证相邻试管之间留有取放间隙。前端绿色圆盘上的大小孔组合体现了不同规格试样兼容思路,部分大孔可作为减重孔、观察孔或备用安装孔;后端轮盘的花形轮廓与孔位一一对应,避免材料在密集孔之间形成薄弱肋条。
在工程细化阶段,需要重点关注动平衡、配合公差和材料选择。多孔盘若采用机加工金属件,应控制盘面对轴线的垂直度;若采用轻质非金属件,则需关注耐热、耐试剂和高速膨胀问题。试管孔边缘应设置倒角或圆角,既方便插入,也能减少玻璃管或塑料管壁被划伤。后端限位部位不宜完全刚性夹紧,适度开口可以吸收试管公差,但开口宽度和肋厚要经过验证,防止反复使用后疲劳断裂。
该结构并不局限于单一离心设备,也可移植到小型摇匀台、旋转反应架、样品预处理工位以及教学实验装置中。进行改型时,可通过放大盘径、增加孔位数、调整孔间距或更换连接杆长度来适配更大容量试管;若转速提高,则应缩短悬臂长度、加厚盘体并重新评估平衡等级。整体三维结构把孔位导向、尾部限位、轴系安装和框架连接集中在一条回转中心线上,零件数量少,加工与装配逻辑清晰,适合作为实验旋转载具设计和非标工装开发的参考结构。
