自行车链条拆卸专用工装工具设计

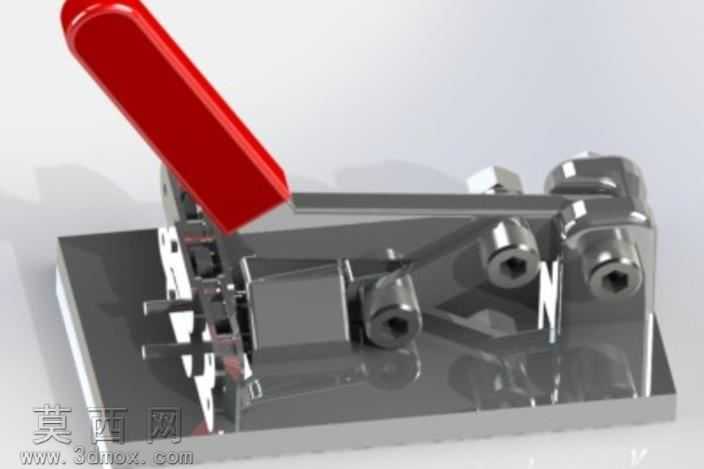

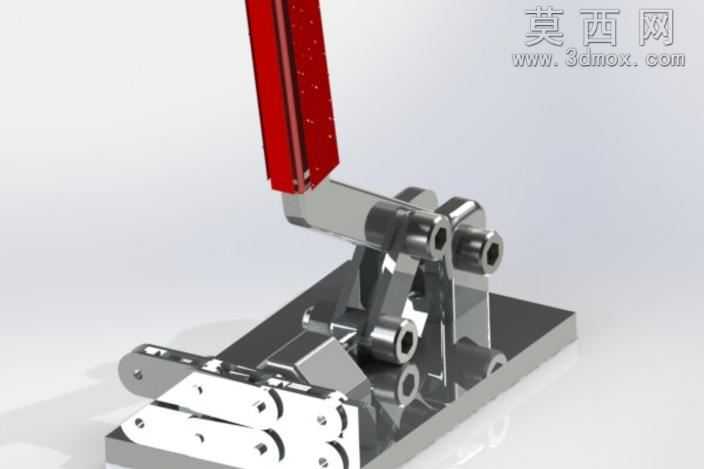

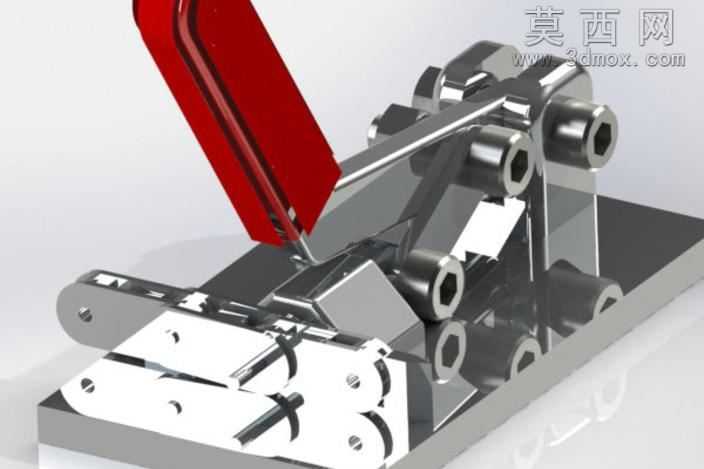

本作品为自行车链条拆卸专用手动工具的三维设计成果，建模阶段采用SolidWorks完成全参数化零件构建，首先依据手动杠杆施力的力学逻辑拆分整体结构，分为底座支撑组件、杠杆压臂组件、链销定位组件、复位联动组件四大模块，每个零件均按照实际五金加工的公差标准设定尺寸参数，确保各装配孔位、铰接轴径的配合精度符合实际生产要求。材质渲染阶段针对不同部件的使用场景匹配对应材质属性：底座与金属铰接结构采用镀铬不锈钢材质，调整反射率与粗糙度参数还原金属冷加工后的亮面质感，模拟真实五金工具的耐磨金属表层特征；操作压臂采用红色哑光工程塑料材质，添加细微的颗粒质感模拟注塑件的表面触感，与金属部件形成清晰的视觉区分；定位顶针采用高碳钢材质，强化边缘锐度与硬度质感，凸显其受力顶出链销的功能属性。结构设计上采用杠杆增力原理，通过多组铰接连杆将手部施加在压臂上的力放大后传递至顶针位置，精准对准自行车链条的链销轴心，避免拆卸过程中出现偏斜损伤链片的问题；底座设置可调节的链条定位槽，能够适配不同规格的自行车链条尺寸，压臂下压完成链销顶出后，联动的复位弹簧结构可带动压臂自动回位，无需手动掰动即可准备下一次操作，同时设计了链销临时收纳的卡槽，防止拆卸下的链销掉落遗失。设计思路围绕自行车维修场景的实际痛点展开，摒弃传统拆链器需要双手持续施力、定位不准的缺陷，通过加大的杠杆压臂降低操作力度需求，加宽的金属底座提升放置稳定性，整体结构无多余冗余部件，所有铰接位置均设计有防松脱的轴用挡圈槽，确保工具长期使用不会出现零件松脱问题，各易磨损的顶针部件设计为可快拆更换结构，延长工具整体使用寿命，模型完成装配后添加了干涉检查验证，确认所有活动部件在全行程运动过程中无碰撞卡滞问题，最终渲染效果还原了真实工具的材质质感与结构细节，可直接用于五金工具产品开发的方案验证、加工图纸输出以及维修工具类产品的展示演示。
