户外定向广播号角扬声器结构设计

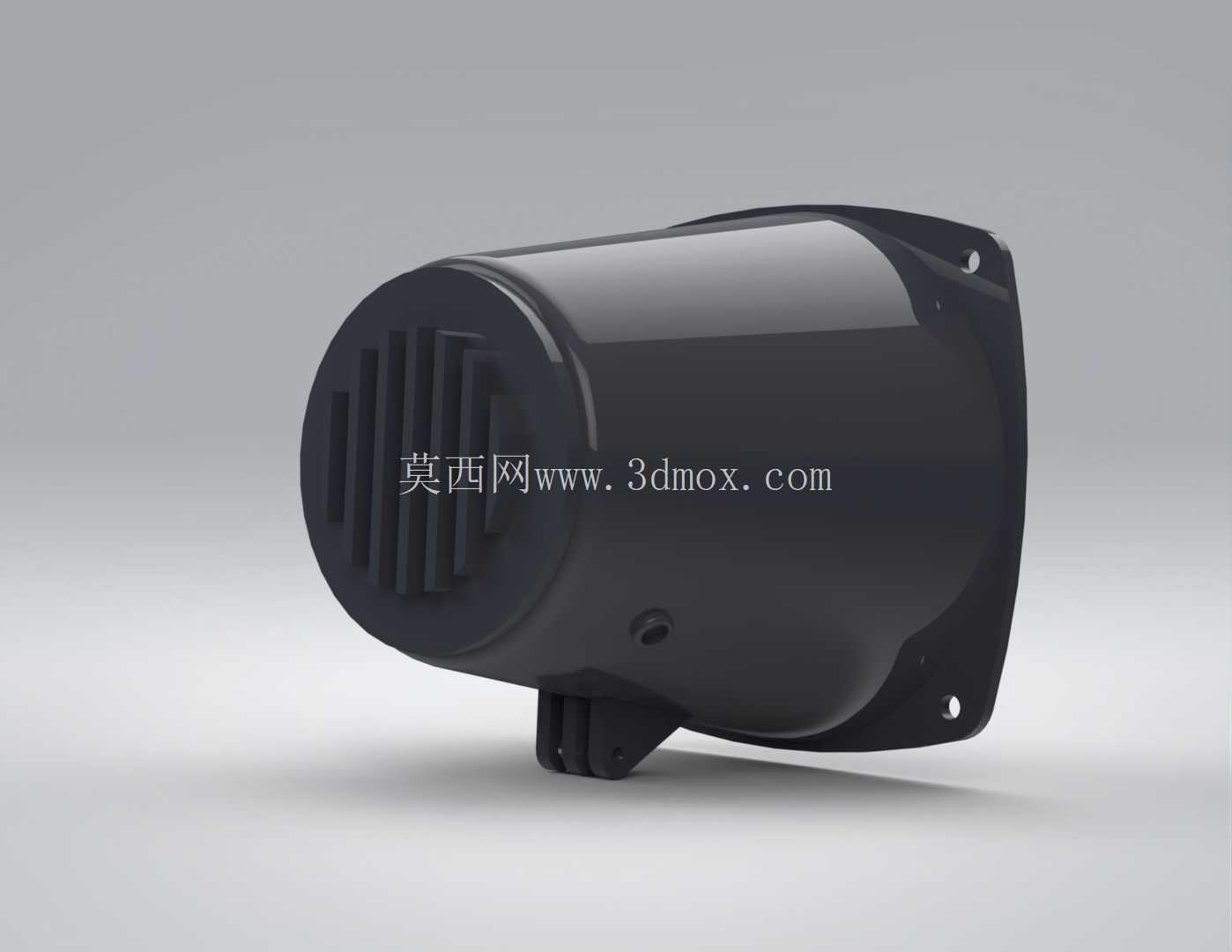

　　这款号角式扩音终端的结构方案，最初是围绕厂区、码头、校园露天操场以及工程车辆外置警示喊话这类远距离声投射需求展开的。和常规室内吸顶或桌面音箱不同，这类装置需要把有限的音频电功率尽可能转化为沿轴向传播的声压，减少侧向扩散带来的能量损耗，因此前部采用了方形外沿配合渐扩内腔的号角轮廓，而不是简单的圆筒外壳。从三维结构上看，整体主体由后部圆筒形驱动腔体、向前过渡的方形号筒口以及底部一体式安装支脚三部分组成。后部圆筒段用于容纳压缩驱动单元，筒壁预留的小孔对应线缆引入位置，走线孔边缘需要在结构细化时增加护线套槽位，避免穿线时绝缘层被锐边割伤。

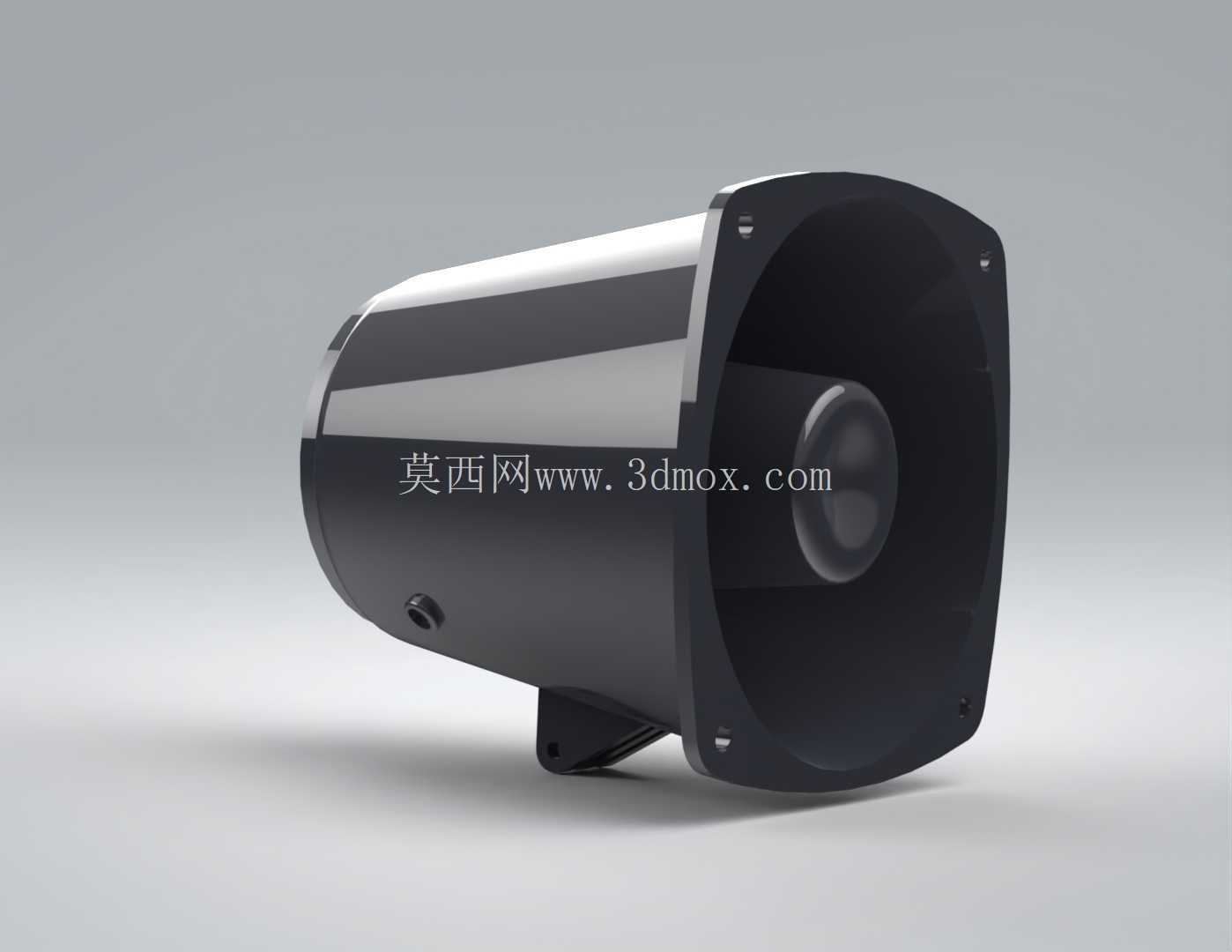

　　号筒部分从圆形截面平顺过渡到前方近似方形的辐射口，过渡曲面不能出现突变台阶，否则会在腔内形成局部声反射，造成频响峰谷；前端法兰面四周均匀布置安装孔位，用于固定防护网罩或号口装饰压圈，孔位沉台深度要保证螺钉头部不凸出号口平面。底部支脚是整机安装的核心边界，支脚从圆筒下方向外延伸并带有倾斜支撑面，把整机重量和车辆行驶、风载带来的振动载荷传递到安装基板上。建模时支脚与筒体交接处做了连续圆角过渡，避免应力集中在长期振动工况下引发裂纹；支脚底部的安装孔间距、孔径以及贴合面平面度，都需要和现场支架横梁匹配，若用于工程车顶置安装，还要校核支脚在整车颠簸工况下的悬臂强度。

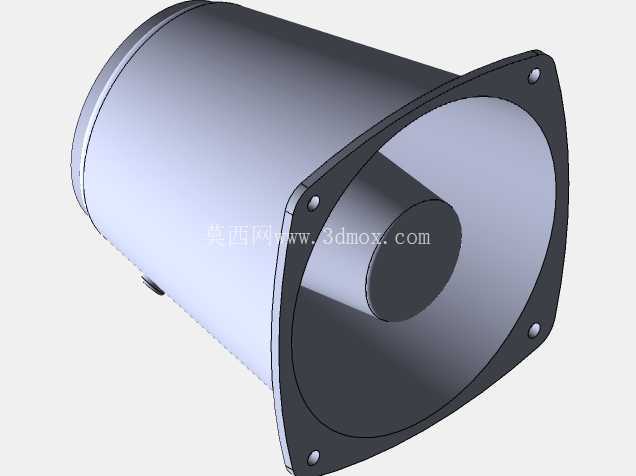

　　整机直径方向的主体尺寸为120毫米，这个尺度决定了号口覆盖的中低频重放下限，也限定了在狭窄设备舱或护栏旁布置时所需的横向空间。选型时不能只看外形，号角轴向长度与口面尺寸直接影响声音指向性，口面越大、轴向越长，远距离投射能力越强，但对安装空间的要求也越高。外壳形态兼顾了防雨和防尘需求，顶部和侧面的连续曲面可减少积水滞留，外露紧固件均采用内六角或十字盘头规格并预留密封垫圈位置，适合露天环境长期使用。在建模流程上，先以旋转特征构建后部圆柱腔体与号筒的基础回转曲面，再通过边界放样完成圆截面到方截面的顺滑过渡，前端法兰和底部支脚采用实体加厚与加强筋组合处理；线缆孔、网罩孔和支脚安装孔最后统一切除，并对所有外露边做倒角。

　　结构评审时需要重点检查号筒内壁是否存在最小壁厚不足区域，尤其是方形号口四角位置，成型或打印时容易出现壁厚不均；同时要确认驱动单元装入后，后部腔体深度与单元磁钢尺寸不发生干涉，接线端子与筒壁之间保留足够走线弧度。实际应用中，这类扬声器常固定在仓库立柱、堆场灯塔、巡逻车辆顶部或景区广播杆上，安装角度需要向下微调，使声轴覆盖人员活动区域，因此底部支脚的贴合面可进一步设计成带角度调节的压板结构，方便现场对准广播区域。整机外观采用深色哑光表面，可降低户外日晒下的温升，也减少金属反光对作业视线的干扰。
