法兰式弹簧调压安全阀门结构设计

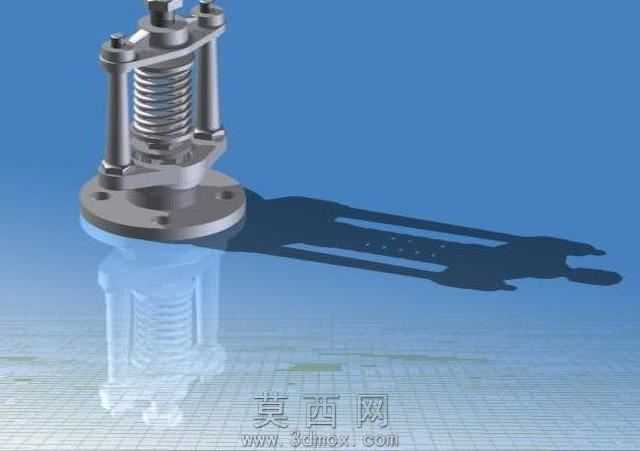

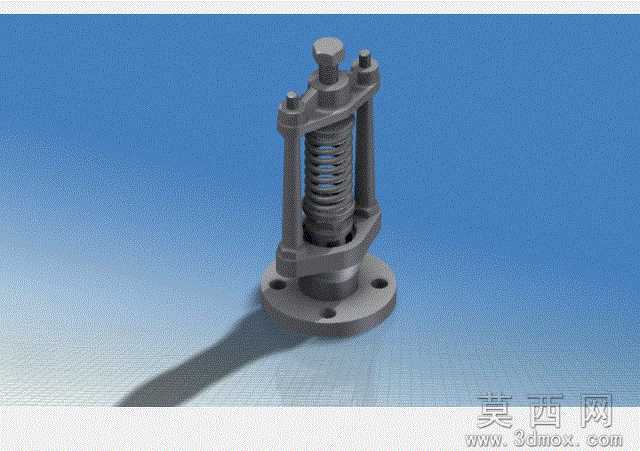

本作品为法兰安装式弹簧加载安全阀门的三维参数化建模成果，建模阶段首先梳理阀门的核心功能逻辑：依靠弹簧预紧力实现密封保压，当系统压力超过设定阈值时，阀杆带动阀芯抬升实现泄压，压力回落至安全区间后弹簧推动阀芯复位完成密封，整体结构围绕该动作逻辑完成各部件的尺寸匹配与装配约束搭建。建模过程中优先完成核心承压件的结构绘制：底部法兰盘按照通用管道法兰的安装规范设计螺栓孔分布圆直径、孔径与法兰厚度，保证模型可直接适配常规工业管道的安装对接；阀座与阀体采用一体化结构设计，内壁加工出与阀芯配合的密封锥面，锥面角度经过反复校核，既保证密封接触比压满足承压要求，又避免阀芯卡滞影响泄压响应速度。中部的弹簧部件按照圆柱螺旋压缩弹簧的设计标准完成参数化建模，弹簧丝直径、有效圈数、中径、自由长度均匹配阀门的额定开启压力参数，建模时还原了弹簧两端的磨平支撑圈结构，保证弹簧在阀腔内的安装同轴度，避免受压时出现偏载歪斜。导向立柱共设置三根，沿法兰圆周均匀分布，顶部通过连接压板完成固定，既为阀杆的上下运动提供精准导向，又将弹簧的预紧力均匀传递至阀杆，避免单侧受力导致的密封失效。顶部的调节螺栓与锁紧螺母结构建模时还原了细牙螺纹的细节特征，通过旋转调节螺栓可改变弹簧的预压缩量，从而灵活调整阀门的开启压力阈值，锁紧螺母则用于固定调节后的位置，防止设备运行过程中螺栓松动导致压力参数漂移。渲染阶段为不同部件赋予差异化的金属材质：阀体、法兰、导向柱采用铸铁哑光材质，还原工业铸件的粗糙质感；弹簧采用弹簧钢材质，添加细微的氧化层纹理提升真实感；调节螺栓、锁紧螺母采用镀锌亮面金属材质，突出调节部件的功能属性；背景采用渐变蓝色工业风背景，添加柔和的环境光与定向投影，清晰展现各部件的装配关系与结构层次，整体模型装配无干涉，各运动部件的动作行程符合设计要求，可直接用于阀门结构教学、产品方案演示或后续的工程图导出加工。
