交叉液压安全阀3/4规格三维结构设计

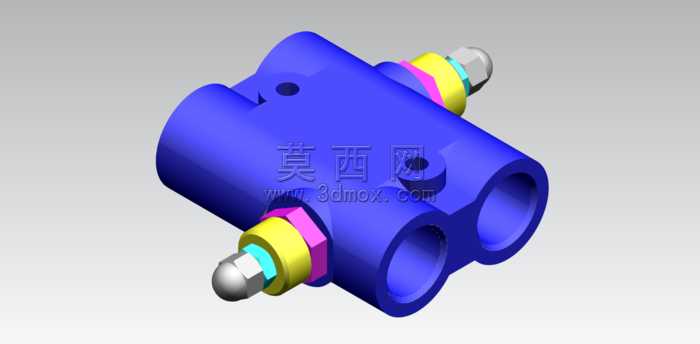

本作品为3/4规格交叉液压安全阀的三维数字化设计成果，建模阶段严格遵循液压元件的工程设计规范，先通过基准面定位确定阀体的双通交叉管路走向，以对称式布局搭建主体框架，阀体部分采用实体拉伸、布尔运算完成流道与安装结构的成型，精准还原了双通接口的同轴度、壁厚均匀性要求，确保流道过渡处无应力集中死角。模型对各组成部件进行了独立参数化建模，包含阀体主体、两侧调节锁紧组件、密封件、端接结构等，其中调节端的六角锁紧螺母、球面调节端头、彩色密封环组均按照实际装配层级进行配合约束，各零件间的装配间隙、配合公差符合液压元件的行业设计标准，可直观展示安全阀的装配逻辑与动作路径。渲染阶段针对不同部件赋予了差异化材质表现，阀体主体采用深蓝色工程塑料质感的哑光材质，清晰呈现阀体的外轮廓、安装孔位与接口形态；金属调节端头、锁紧螺母赋予抛光金属材质，体现金属加工件的光洁质感；密封组件分别采用亮黄、品红、青蓝等差异化色彩区分不同功能的密封环件，既提升了模型的视觉辨识度，也清晰区分了不同密封层级的结构位置。设计过程中重点考量了交叉液压安全阀的压力过载保护功能，通过双通交叉的流道布局实现液压回路的压力实时反馈，两侧对称设置的调节锁紧结构可实现压力阈值的双向校准与锁紧固定，避免设备运行过程中压力设定值出现偏移；阀体上预留的安装定位孔可直接适配对应规格的液压管路安装场景，整体结构紧凑，在有限的体积内集成了压力感应、溢流泄压、阈值调节、锁紧定位的全部功能，模型的所有结构尺寸均按照3/4通径的液压阀行业标准进行参数化设定，可直接用于液压系统的装配干涉校验、工作原理演示、产品结构优化等场景，完整还原了交叉式液压安全阀的真实结构形态与功能设计逻辑。
