ABB熔丝断路器三维结构设计模型

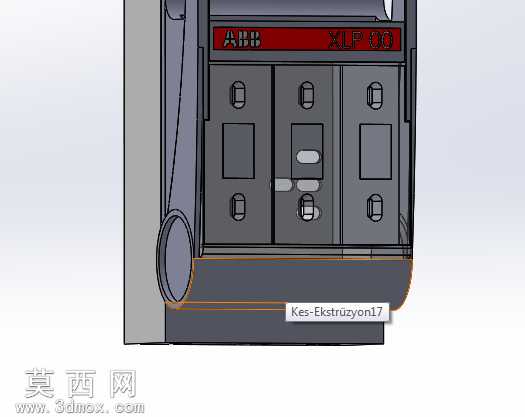

本模型为ABB品牌XLP系列熔丝断路器的三维结构设计成果，采用SolidWorks软件完成全参数化建模，完整还原了该款低压保护电器的真实外观与内部装配结构。建模过程中首先依据实物测绘尺寸搭建主体框架，对断路器的外壳基座、操作手柄、熔丝安装腔、接线端子等核心部件进行逐一建模，严格遵循产品实际比例，保证各部件的装配公差符合工业生产标准。材质渲染阶段，对基座部分采用深灰色阻燃工程塑料材质，还原其哑光磨砂的表面质感，操作区域的功能按键采用浅灰色硬质塑料材质，顶部品牌标识区域使用红色哑光漆面材质，接线端子部分赋予金属镀锌材质效果，通过调整材质的粗糙度、反光度参数，让整体模型呈现出接近实物的视觉效果。结构设计上，模型清晰展现了三极熔丝的安装排布方式，操作手柄的联动结构、灭弧腔的预留空间、进出线端子的固定结构都做了精细化还原，可直观看到各部件之间的装配关系与动作逻辑。设计过程中充分考虑了该类断路器的实际使用场景，在保证外观还原度的同时，对内部的卡扣结构、定位槽、安装孔位都做了准确复刻，既可以用于低压配电设备的装配演示，也可作为电气设计选型阶段的可视化参考，帮助设计人员快速了解产品的安装尺寸与结构特征，为配电柜体的布局设计提供直观的三维参照。
