带布线结构的电器柜内部组件三维设计

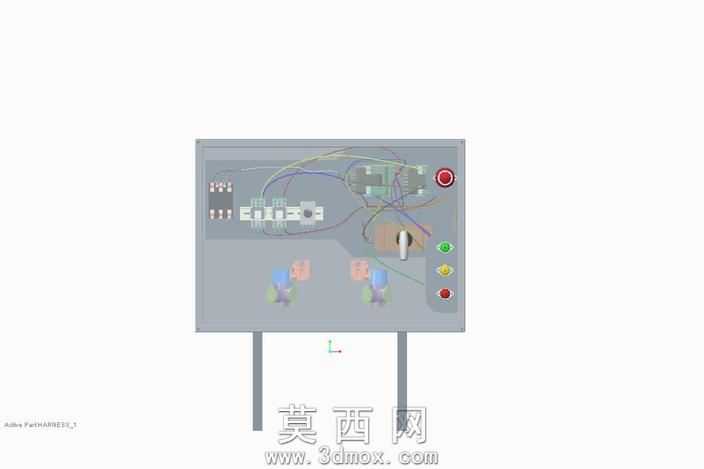

本作品为电器柜内部集成组件的三维设计成果，建模阶段依托Creo软件完成全参数化构建，首先对电器柜安装基板的轮廓进行精准草绘，通过拉伸、切除等基础特征命令生成基板的实体结构，基板上预留的元件安装孔位、走线槽位均按照电气安装规范的尺寸参数进行定位，确保后续元件装配的位置精度。针对板上搭载的各类电气元件，建模时逐一还原其外形结构与安装接口：包括带红色操作帽的急停按钮、多组不同颜色的状态指示灯、接线端子排、电路板模块、白色操作手柄元件等，每个元件都通过装配约束与基板完成精准配合，保证元件安装位置符合实际电气布局的操作与检修需求。布线设计是本作品的核心部分，采用Creo布线模块完成全线路的三维布设，首先定义各电气元件的接线端口作为布线起止点，根据线路的电压等级、功能类型区分不同颜色的线缆，走线过程中严格遵循横平竖直的布线规范，避开元件操作区域与发热部位，线缆转弯处预留合理的弯曲半径，避免线缆过度弯折损伤绝缘层，同时通过Creo图表功能完成布线逻辑的对应校验，确保每根线缆的连接关系与电气原理图完全一致。材质渲染阶段，为基板赋予哑光灰色金属材质模拟冷轧钢板的质感，为不同功能的线缆分别赋予红、黄、绿、蓝、黑等对应颜色的绝缘塑料材质，按钮、指示灯的操作面赋予高光泽塑料材质，金属接线端子赋予镀锌金属质感，通过材质区分清晰呈现不同部件的功能属性。整体设计充分考虑了电器柜内部的空间利用率，元件排布紧凑但不拥挤，预留了足够的接线操作空间与散热间隙，布线层次清晰、走线规整，既满足电气连接的功能需求，也兼顾了后期维护检修的便利性，可直接用于电器柜的装配指导、布线工艺演示以及相关电气安装的教学参考。
