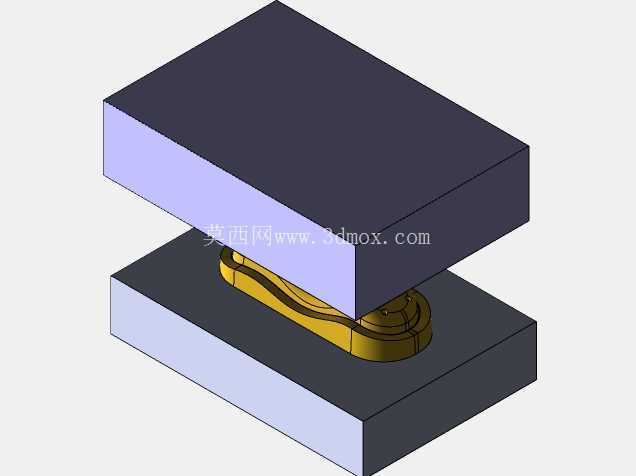

电源变压器配套冲压成型模具结构

　　这套模具主要面向小型电源变压器的铁芯冲制成型工序，在工频小功率电源适配器、家电控制板供电模块、低压工控设备电源单元的生产场景中，这类模具是铁芯叠片冲压环节的核心工装。日常生产里，硅钢卷料经过开卷、校平工序后送入模腔，上下模合模时一次完成冲裁、成型动作，直接产出符合叠装公差要求的变压器E型或I型铁芯冲片，冲片的毛刺高度控制在0.02mm以内，避免叠装后铁芯间隙过大造成的空载损耗升高问题。从结构设计逻辑来看，这套模具采用标准后侧导柱模架，上下模座选用45号钢调质处理，硬度控制在HB220-250区间，兼顾模架刚性与加工便利性，导柱导套配合间隙控制在0.008-0.012mm，保证连续冲压过程中上下模的对中精度，避免啃模损伤刃口。

　　凸模与凹模部分选用Cr12MoV冷作模具钢，淬火后硬度达到HRC58-62，刃口部分设计了1.5mm的直刃段，后续接1.5°的落料斜度，既保证冲裁断面的平整度，又能减少冲片与凹模壁的摩擦力，降低退料阻力。退料装置采用弹性卸料板结构，卸料弹簧选用矩形截面强力弹簧，合模时卸料板先压紧料带，避免冲裁过程中料带移位造成的冲片尺寸超差，开模时弹簧力推动卸料板将箍在凸模上的料带平稳脱出，保证连续送料的顺畅性。

　　安装边界方面，这套模具的上模座直接适配普通16吨开式可倾压力机的滑块安装槽，模柄直径为40mm，与滑块模柄孔的配合公差为H7/h6，下模座通过T型螺栓固定在压力机工作台面，工作台落料孔直径大于模具凹模落料孔直径20mm以上，保证成型后的冲片能顺利落入集料盒。模架闭合高度为180mm，适配16吨压力机200-250mm的闭合高度调节范围，无需额外加装垫板即可完成安装调试。实际生产调试过程中，需要重点控制凸模进入凹模的深度，针对0.35mm厚度的硅钢片料带，凸模进入凹模的深度控制在0.8-1mm即可完成完整冲裁，过深会加剧刃口磨损，缩短模具刃磨周期，过浅则会出现冲片连料、毛刺超差的问题。

　　导柱导套的润滑选用锂基润滑脂，每冲压1万次补充一次润滑脂，避免干摩擦造成导柱拉伤，影响模架导向精度。刃口部分每次刃磨后，需要重新调整凸模的安装高度，保证闭合状态下的冲裁深度符合工艺要求，刃磨量单次不超过0.1mm，避免过度磨削造成凸模凹模的硬度层损耗。这套模具的成型工位专门针对电源变压器铁芯的弧形搭边结构做了仿形设计，冲片成型后无需额外整形即可直接进入叠装工序，搭边处的弧度公差控制在±0.03mm，叠装后铁芯的窗口尺寸精度能够保证线圈顺利嵌入，不会出现卡滞或者间隙过大造成的线圈松动问题。日常生产维护中，每次换班都需要检查刃口的磨损情况，当冲片毛刺高度超过0.05mm时就需要停机刃磨，避免毛刺过大造成铁芯叠片系数降低，影响变压器的电磁转换效率。模架的导柱导套需要定期检查配合间隙，当间隙超过0.02mm时需要及时更换导套，避免导向精度不足造成凸模凹模啃伤，大幅提升模具的整体使用寿命。
