渐开线圆柱齿轮二级减速器结构设计

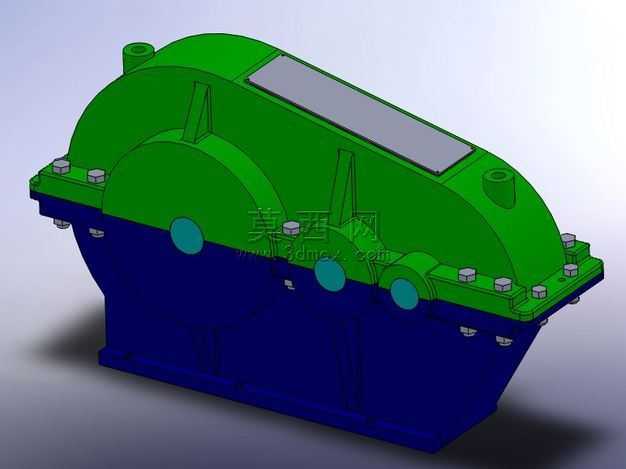

本作品为二级圆柱齿轮减速器的三维参数化建模成果，建模过程严格遵循机械设计手册中减速器的设计规范与尺寸公差要求，完整还原了减速器从外部箱体到内部传动组件的全部结构细节。建模阶段首先完成整体传动方案的参数匹配，根据传动比要求分配两级齿轮的齿数、模数与齿宽参数，依次构建高速级小齿轮、高速级大齿轮、低速级小齿轮、低速级大齿轮的渐开线齿廓特征，通过参数化约束保证齿轮啮合的中心距精度，确保传动过程中齿面接触状态符合设计要求。外部箱体采用剖分式结构设计，上箱盖与下箱体通过沿箱体结合面分布的螺栓实现紧固连接，建模时精准还原了箱体上的轴承座孔、定位销孔、螺栓通孔、观察窗、油位检测孔、吊耳、底座安装孔等全部工艺结构，同时对箱体的加强筋结构做了细节还原，保证箱体在承受传动载荷时具备足够的结构刚度。传动组件部分完整构建了输入轴、中间轴、输出轴的阶梯轴结构，对应轴段的轴肩定位、键槽、轴承安装位、密封件安装位都按照装配要求做了精准建模，搭配深沟球轴承、轴承端盖、透盖、闷盖、密封毡圈、轴端挡圈等标准件，完整呈现减速器的装配层级关系。渲染阶段对不同部件做了差异化材质区分，上下箱体分别赋予不同色调的金属漆面材质，清晰展现剖分式箱体的结构分界，齿轮、轴类传动部件赋予调质钢的金属质感材质，螺栓、轴承等标准件赋予镀锌件的金属光泽，通过光影渲染突出各部件的结构轮廓与装配关系。整个建模过程遵循自上而下的设计思路，先确定整体传动布局与中心距参数，再逐步细化单个零件的结构特征，所有零件之间保留完整的装配约束关系，可直接用于装配干涉检查、运动仿真模拟、工程图导出等后续设计环节，能够直观展现二级减速器的工作原理与结构组成，可作为机械设计教学、传动方案选型参考的数字化三维模型素材。
