多轴多级齿轮传动减速机三维结构设计

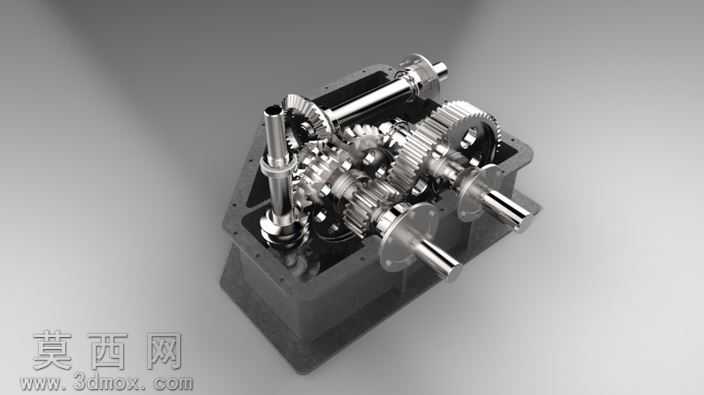

本作品为多轴多级齿轮传动减速机的三维结构设计，建模过程中严格遵循机械传动设计规范，对减速机内部的各级传动组件进行了1:1比例的精准还原。建模阶段首先搭建整体装配基准框架，以减速箱箱体为核心定位基准，依次完成输入轴、中间传动轴、输出轴的轴系结构建模，每根轴上的齿轮、轴承、定位轴套、密封端盖等零件均按照实际装配约束关系完成配合，确保各传动部件的同轴度、啮合间隙符合机械设计的公差要求。齿轮建模部分针对不同模数、齿数的直齿圆柱齿轮、锥齿轮分别进行参数化绘制，精准还原齿廓渐开线曲面、齿根过渡圆角等细节结构，保证齿轮啮合传动的运动逻辑符合真实传动比要求。箱体部分采用剖视展示结构，既还原了箱体的安装定位孔、加强筋、轴承座安装位等外部结构，也清晰呈现了内部油腔、挡油板、润滑油道等内置结构，直观展示减速机的润滑设计逻辑。材质与渲染阶段，针对不同零件的实际材质属性分别赋予对应材质：齿轮、传动轴等承载零件赋予金属钢材材质，调整金属粗糙度、反光度参数还原机加工金属的质感；箱体部分赋予铸铁材质，还原铸造壳体的哑光磨砂质感；密封件、操作手柄等零件分别赋予橡胶、工程塑料等对应材质，通过光影渲染突出各零件的结构边界与装配层次。设计过程中充分考虑减速机的实际传动需求，通过多级齿轮啮合实现大传动比的动力输出，多输出轴的结构设计可同时为多个执行部件提供不同转速的动力输出，各轴的伸出端均设计有密封结构与安装法兰，可直接适配不同的外接负载安装需求。整体装配完成后对传动路径进行了运动仿真校验，确认各级齿轮传动无干涉、卡滞问题，轴系转动顺畅，定位结构可靠，完整还原了该型减速机的内部传动逻辑与外部安装结构，可用于机械原理教学演示、传动方案选型参考、非标设备设计的部件参考使用。
