立式工业塔器带爬梯操作平台三维设计

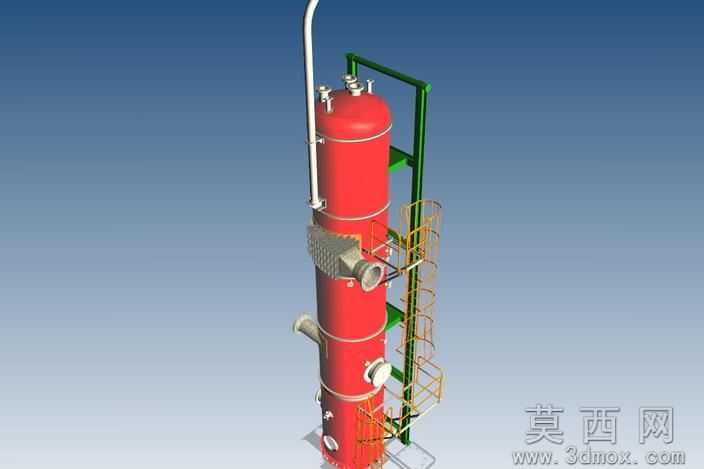

本作品为立式工业塔器的三维数字化设计成果，整体采用参数化建模思路完成全结构搭建，首先依据化工塔器的通用设计规范确定主体筒体的基础尺寸，采用等径分段式筒体结构，每段筒体之间通过标准法兰结构实现密封连接，筒体顶部设置椭圆形封头完成承压端的封闭，封头区域预留多组仪表接口、人孔结构以及顶部排气管道接口，接口位置均按照工艺操作的检修需求做了合理排布。模型附带完整的外部附属结构，包含沿筒体竖直方向布设的直爬梯，爬梯外侧设置安全护笼结构，同时在不同高度的筒体操作位置设置了多层环形操作平台，平台边缘设置防护栏杆，平台与爬梯之间做了顺畅的通行衔接，爬梯与平台的支撑结构均通过抱箍件与筒体侧壁实现固定连接，无需额外破坏筒体的承压结构。筒体侧壁根据工艺需求布设了多组不同规格的侧向接管，包含物料进出口、仪表检测口、人孔检修口，所有接管均配置了对应的连接法兰结构，接管与筒体的连接位置做了补强结构设计，满足承压设备的强度要求。材质渲染阶段，主体筒体采用醒目的工业红色防腐漆面材质，表面添加轻微的漆面光泽与细微的颗粒质感还原真实工业涂装效果，爬梯护笼与平台支撑结构采用绿色工业防锈漆材质，操作平台踏板采用镀锌钢格板的镂空纹理材质，管道采用银白色金属哑光材质，不同材质的区分清晰，能够直观分辨各部分的结构功能。整体模型结构完整，所有部件之间的装配关系准确，无干涉错位问题，既可以用于化工工艺方案的展示演示，也可作为相关设备结构设计的参考素材，模型的参数化结构支持后续根据实际工艺需求调整筒体高度、接管位置、平台层数等参数，具备较好的可修改性与复用性。
