连接器焊接定位工装夹具结构设计

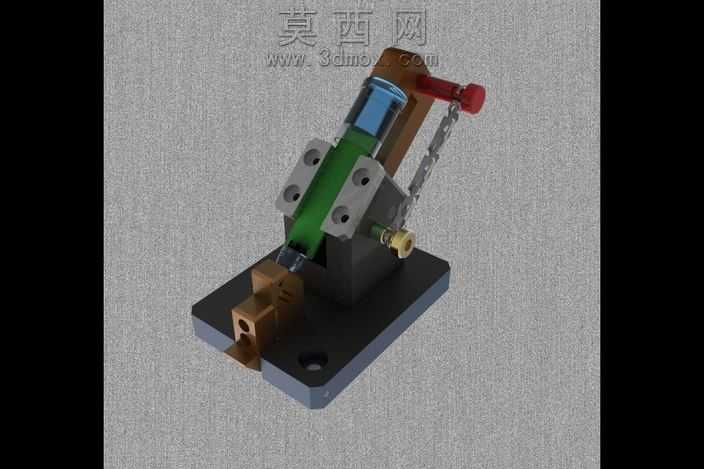

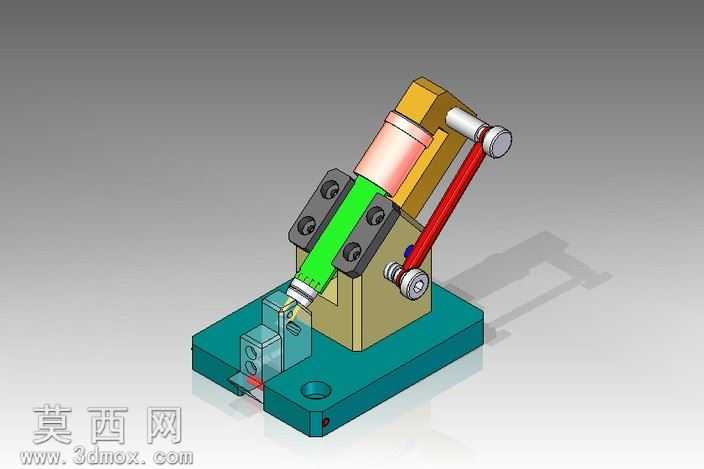

本作品为连接器焊接工序专用的定位夹紧工装，整体采用三维参数化建模方式完成全结构设计，建模过程中对各零部件的装配公差、运动干涉情况做了完整校验，确保工装实际加工装配后可顺畅运行。工装底座采用厚重的板式结构设计，底部预留安装固定孔位，可稳定锁附在焊接工作台面上，为整套工装提供充足的刚性支撑，避免焊接作业过程中出现晃动偏移。底座上方设置有仿形定位座，针对连接器的外形轮廓做了适配的型腔设计，可精准放置待焊接的连接器工件，限制工件的X、Y、Z三个方向的平移自由度，同时搭配侧向的定位销结构，进一步约束工件的旋转自由度，保证焊接位置的重复定位精度。工装的夹紧单元采用手动快速夹钳结构，夹钳的压头位置做了仿形适配设计，压合时可均匀贴合连接器表面，不会压伤工件外壳，同时提供足够的夹紧力，避免焊接过程中工件受热移位。夹钳旁侧设置有带链条的防护结构，可在焊接作业时遮挡部分焊渣飞溅，同时搭配可调式的限位组件，可根据不同规格的连接器工件调整夹紧行程，适配小批量多型号的连接器焊接作业需求。建模过程中对各活动部件做了运动仿真模拟，验证夹钳的开合行程、定位座的拆装便利性，确保操作人员取放工件时操作顺畅无阻碍。渲染阶段针对不同零部件赋予了对应材质：底座做了发黑氧化的金属质感，定位座与夹钳主体采用45号钢的机加工金属材质，手柄部分做了红色胶木的绝缘材质表现，压头部分做了铜质的耐磨材质效果，整体渲染效果还原了工装实际加工后的真实质感，清晰展现各部分的结构细节与装配关系。整套工装结构紧凑，操作便捷，无需复杂的动力源即可完成连接器焊接的定位夹紧作业，可有效提升连接器焊接工序的加工效率与焊接良品率，降低操作人员的手动对位难度。
