门窗钣金导向工装三维结构设计

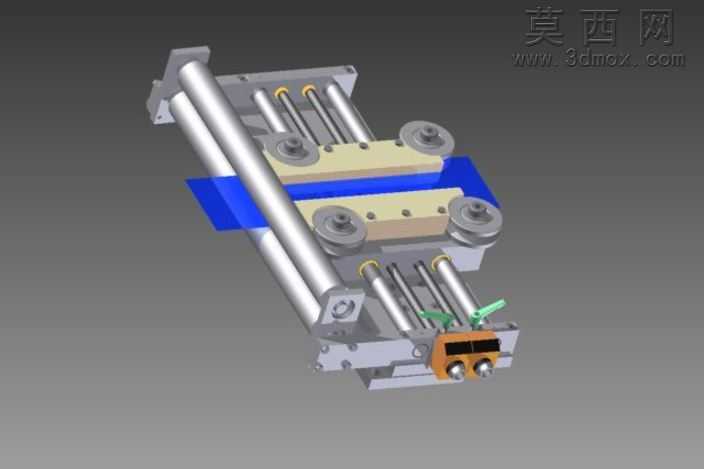

本作品为面向门窗钣金加工工序设计的导向工装三维模型，整体建模过程严格遵循机械设计装配逻辑，在三维建模环境中先完成各基础零件的参数化绘制，再按照实际装配约束完成整体组装，确保各运动部件无干涉、装配关系完全匹配实际生产的工装使用逻辑。模型渲染阶段采用哑光金属材质模拟工装主体的钢制加工件质感，对导向辊轴部分添加金属镀铬的高反光材质表现，对缓冲定位块采用蓝色工程塑料材质区分功能区域，对端部的调节操作部件采用橙黑撞色的工程塑料材质呈现，整体渲染光影层次清晰，能够直观区分不同功能的构件，清晰展现工装的整体布局。从结构设计来看，该工装采用双平行光轴作为主导向支撑，搭配多组带轴承的滚轮组件构成滑动导向载体，滑动载台上设置多组定位安装位，可适配不同规格的门窗钣金件的定位装夹，载台与导向轴之间通过滚轮实现低摩擦滑动，保证钣金送进过程的平顺性；工装端部设置带调节旋钮的定位挡块，可根据钣金加工的尺寸需求调整定位位置，实现不同规格钣金件的加工导向定位，内部设置的多组细导杆搭配弹性缓冲组件，能够在钣金送进过程中提供适度的压紧力，避免钣金件在导向过程中出现偏移、翘曲问题。设计思路围绕门窗钣金加工的实际工序痛点展开，针对传统钣金导向工装适配性差、定位精度不足、滑动阻力大的问题，通过模块化的载台设计、滚轮导向结构、可调定位组件的搭配，实现工装对多规格门窗钣金件的适配，整体结构紧凑，安装固定位设置在工装两端的安装板上，可直接固定在钣金加工设备的进料端，为钣金件的进料、折弯、裁切等工序提供精准的导向支撑，有效降低钣金加工过程中的定位偏差，提升门窗钣金构件的加工精度与生产效率，模型完整还原了工装的所有装配细节，各零件可单独导出用于工程图的绘制与实际加工生产的参考。
