适配10毫米销轴的单卷边铰链销叶女款结构

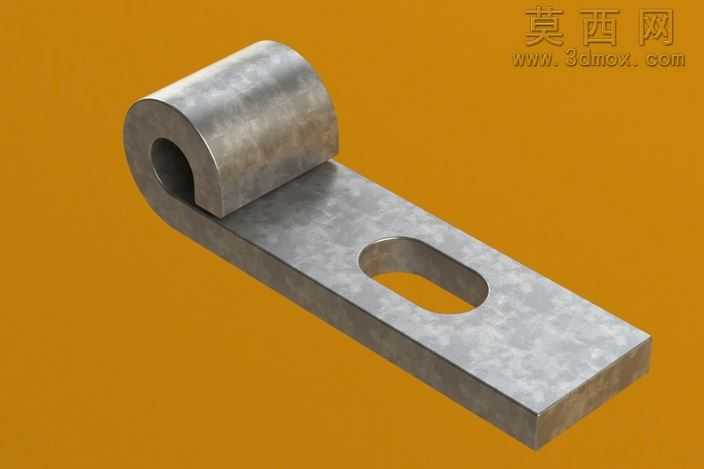

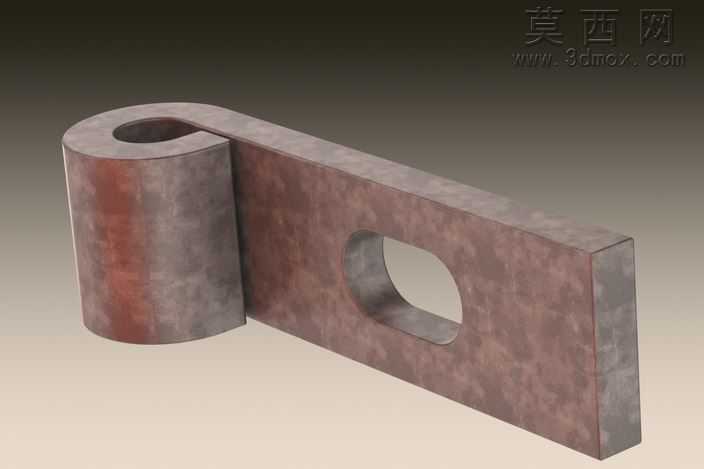

本模型为适配10毫米直径销轴的女款铰链销叶，建模过程严格遵循机械加工成型逻辑，首先以基准平面绘制销叶安装板的矩形轮廓，通过拉伸命令生成基础板体，板体厚度匹配常规门窗合页的承重需求，边缘做微小倒角处理去除锐边，还原冲压加工后的真实边角状态。针对铰接卷边部分，先绘制与销轴适配的内孔轮廓，内孔直径设置为9.525毫米即3/8英寸，兼顾公制10毫米销轴的装配间隙与英制规格的通用性，通过卷边成型特征将板体一端卷曲为圆筒状，卷边与平板主体的衔接处做平滑过渡处理，模拟真实冲压折弯时的材料流动形态，避免应力集中的结构缺陷。安装板上的长圆孔采用腰型轮廓绘制，拉伸切除后对孔壁做拔模处理，适配安装时的位置微调需求，孔位边缘同样做微小倒角，去除切割后的毛刺结构。材质设置上选用冷轧钢材质，表面赋予哑光镀锌的金属质感，通过调整粗糙度参数还原五金件表面细微的磨砂纹理，渲染时采用暖橙色纯色背景突出金属件的轮廓层次，打光采用侧上方主光源搭配底部补光，清晰呈现卷边的圆柱曲面弧度、平板的平面质感以及长圆孔的内部结构，阴影设置为软阴影增强模型的立体感。设计思路上充分考虑铰链的实际装配场景，卷边的轴向长度与平板宽度匹配常规门窗合页的配合尺寸，长圆孔的长度预留足够的安装调节余量，卷边内孔的尺寸公差设置为间隙配合，保证销轴穿入后铰接转动顺畅无卡滞，整体结构无冗余特征，所有尺寸均参考民用门窗五金的通用行业标准，可直接用于合页组件的装配验证、五金配件的选型参考以及相关产品的结构改良设计，模型的特征树逻辑清晰，可通过修改草图尺寸快速调整板厚、卷边直径、长圆孔位置等参数，适配不同承重等级、不同安装场景的铰链使用需求。
