Portescap直流微型电动机三维建模作品

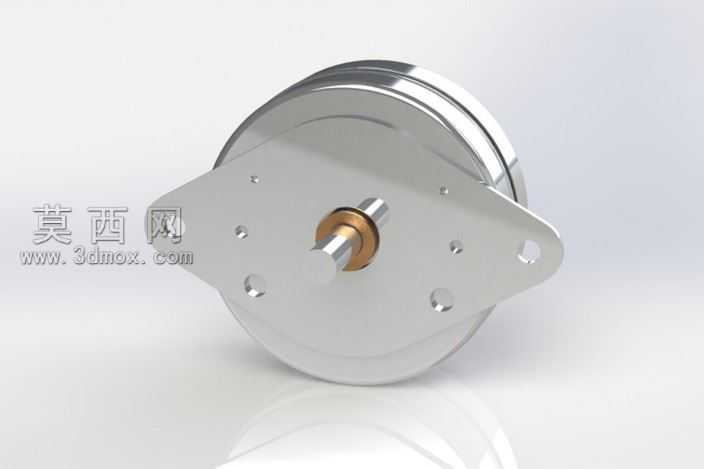

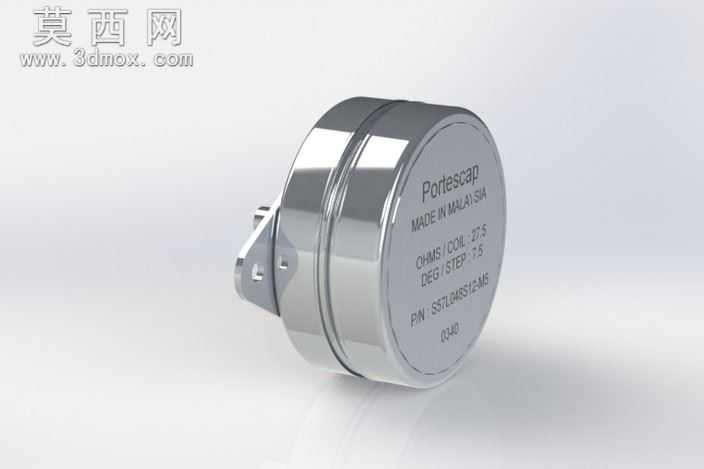

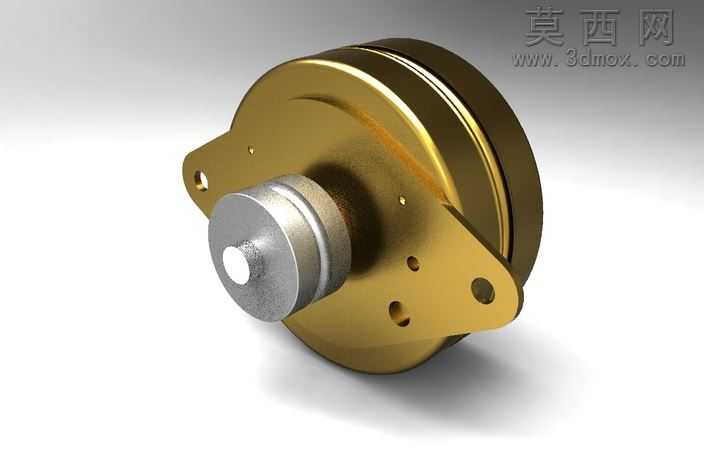

本作品为Portescap品牌S57L048S12-M5型号直流微型电动机的三维建模成果，建模过程依托SolidWorks平台完成全参数化设计，完整还原了该款电机的真实外观与结构细节。建模初期首先梳理该款有刷直流电机的结构组成，将整体拆分为金属外壳、端盖、带安装孔的固定耳、标签铭牌区域、内部线圈绕组对应腔体、输出轴预留位几个核心模块，按照实物测绘的尺寸比例进行1:1等比例建模，保证各部件的装配公差符合实际产品的生产规范。外壳部分采用旋转凸台结合拉伸切除的方式完成基础造型，针对外壳边缘的金色金属包边做了单独的曲面拆分，还原金属冲压成型的圆角过渡细节，固定耳部分通过拉伸凸台生成带安装通孔的支耳结构，对安装孔做了倒角处理，还原实物的安装适配特征。标签区域做了独立的曲面分割，精准还原铭牌上印刷的品牌标识、产地信息、线圈电阻参数、步距角参数、产品型号编码、生产批次号所有文字信息，文字采用包覆特征贴合在圆形端盖表面，保证文字排版、字号比例与实物完全一致。材质与渲染阶段，外壳金属部分采用抛光黄铜材质，调整金属粗糙度、反射率参数还原镀金外壳的金属光泽，标签区域采用哑光白色塑料材质，模拟纸质铭牌的哑光质感，背景采用渐变灰色影棚环境，添加柔和的区域光照明，突出电机的金属质感与轮廓细节，渲染输出的效果图能够清晰展现产品的外观细节与标识信息。结构设计上完整还原了该款直流电机的扁平圆形外观特征，固定耳的位置、角度完全匹配实物安装需求，各部件之间的装配间隙做了合理预留，模型可直接用于电机选型展示、安装结构干涉检查、产品演示动画制作等场景，建模过程中对所有特征做了参数化命名，方便后续根据同系列不同型号的参数调整尺寸，快速生成同系列其他规格电机的三维模型。
