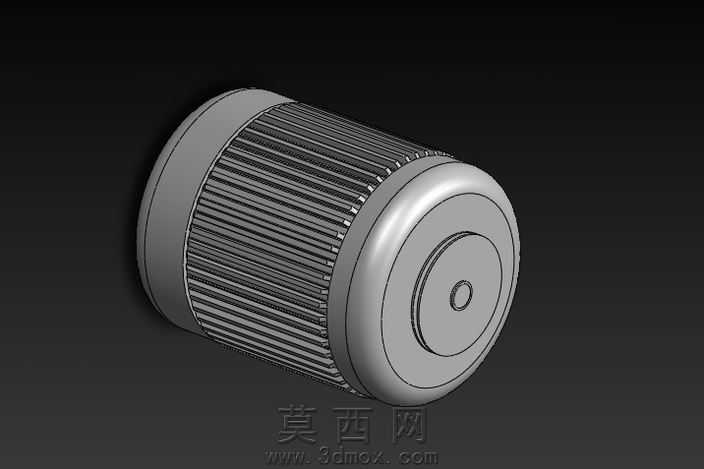

工业用鼠笼式异步电动机三维结构模型

本模型为标准卧式鼠笼型三相异步电动机的三维实体建模成果，建模过程严格遵循工业电机通用设计规范，完整还原了量产电动机的外部结构与装配特征。建模阶段以实际电机测绘尺寸为基准，采用参数化建模方式构建各部件：首先绘制电机定子外壳的基础轮廓，对外壳表面的轴向散热筋结构采用阵列特征完成，保证每根散热筋的间距、凸起高度完全一致，还原散热结构的真实形态，同时兼顾建模效率与尺寸精度；前端盖与后端盖采用旋转凸台特征生成，精准还原端盖的止口结构、轴承室定位台阶以及端盖表面的安装孔位，端盖与机壳的配合面严格按照公差配合要求设置贴合间隙，还原实际装配的配合关系。输出轴部分按照标准电机轴伸尺寸建模，还原轴上的键槽结构、轴肩定位特征，保证与后续传动部件的装配匹配性。模型材质渲染阶段，机壳与端盖采用铸铁哑光金属材质，调整材质粗糙度与反射参数还原铸铁件的表面质感；散热筋部分通过细微的材质色差区分，突出结构层次感；输出轴采用调质钢材质，添加轻微的金属光泽与表面磨削纹理，还原加工后的金属表面效果；整体渲染采用深色背景配合侧方主光源，突出电机的轮廓结构与散热筋的立体光影效果，清晰展现各部件的形态特征。设计过程中充分考虑模型的工程实用性，所有结构尺寸均符合Y系列三相异步电动机的通用尺寸标准，可直接用于设备装配仿真、运动干涉检查、教学演示等场景，模型结构拆分清晰，各部件可单独编辑修改，方便后续根据不同功率、不同机座号的电机参数进行调整适配，完整覆盖了从基础外形到装配细节的全结构还原，能够满足机械设计、产品展示、教学培训等多场景的使用需求。
