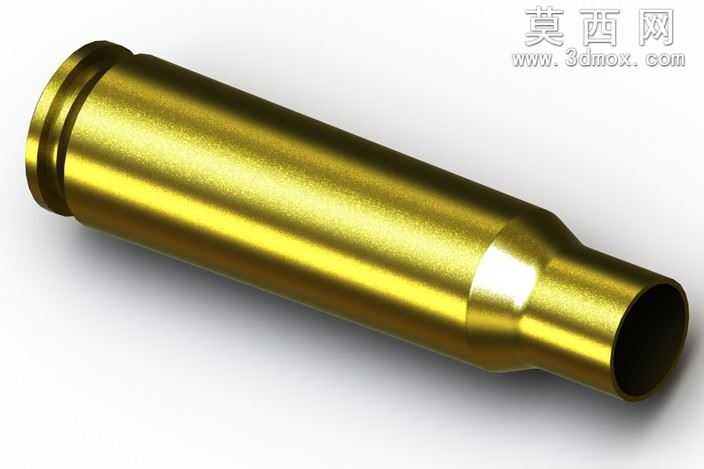

6.8雷明顿SPC弹壳三维建模作品

本作品为6.8雷明顿SPC规格弹壳的三维建模成果，建模过程依托三维参数化设计思路开展，首先通过查阅该规格弹壳的公开尺寸参数，确定弹壳整体的轴向分段结构：从口部的缩颈段、过渡锥段、主体直筒段到底部的底缘凸台段，每一段的直径、长度、锥度参数均严格对应实物尺寸进行1:1还原，保证模型的尺寸精度符合该口径弹药的通用规格标准。建模阶段采用旋转凸台作为基础特征，先绘制弹壳的半剖面轮廓草图，对草图内的各段衔接处做圆角过渡处理，避免出现尖锐棱角，还原真实弹壳加工过程中的冲压成型圆角特征；针对弹壳内部的空腔结构，采用旋转切除特征完成，精准控制弹壳内壁的壁厚变化，从口部的薄壁厚逐步过渡到底部的加厚结构，还原真实弹壳的装药空间结构。材质与渲染阶段，为模型赋予黄铜金属材质，调整材质的金属度、粗糙度参数，还原黄铜弹壳经过表面处理后的亮金色金属光泽，通过添加环境HDR贴图，让金属表面呈现自然的环境反射效果，同时在弹壳的柱面、锥面衔接处添加细微的高光过渡，模拟金属表面的机加工纹理质感，渲染输出时采用柔和的侧上方打光，突出弹壳的圆柱曲面光影层次，让模型呈现出逼真的金属质感。结构细节处理上，对弹壳底部的底缘凹槽、退壳卡槽结构做了精细化建模，还原底缘的厚度、卡槽的宽度与深度参数，保证该模型可用于后续的弹药装配模拟、枪械供弹结构验证等相关场景；模型整体为单一实体特征，特征树逻辑清晰，各尺寸参数均可编辑调整，方便后续根据不同的仿真需求修改弹壳的壁厚、长度等参数。设计过程中充分考虑了弹壳的冲压成型工艺特性，所有曲面过渡均符合金属冲压加工的工艺圆角要求，没有出现违背加工逻辑的逆向结构，模型的外表面光滑连续，可直接导入渲染软件、有限元分析软件开展后续的可视化展示、结构力学仿真等工作，完整还原了6.8雷明顿SPC弹壳的外观形态与内部结构特征。
