液压油缸缸筒三维结构设计模型

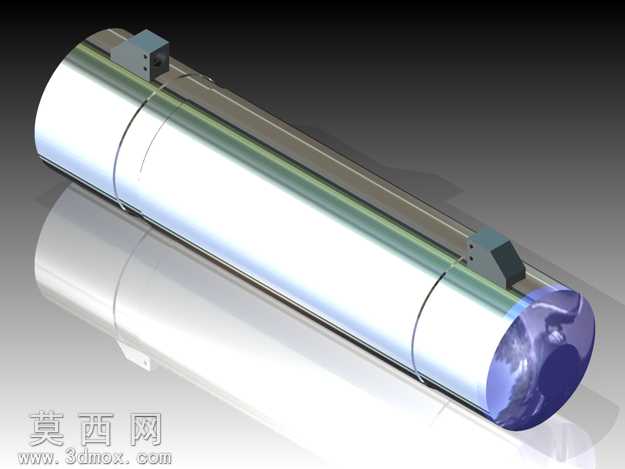

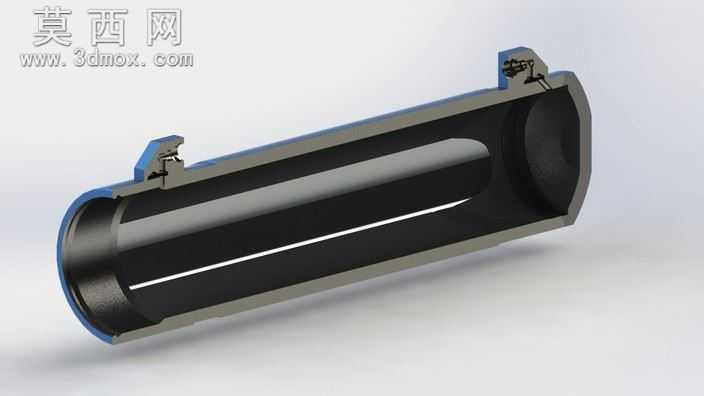

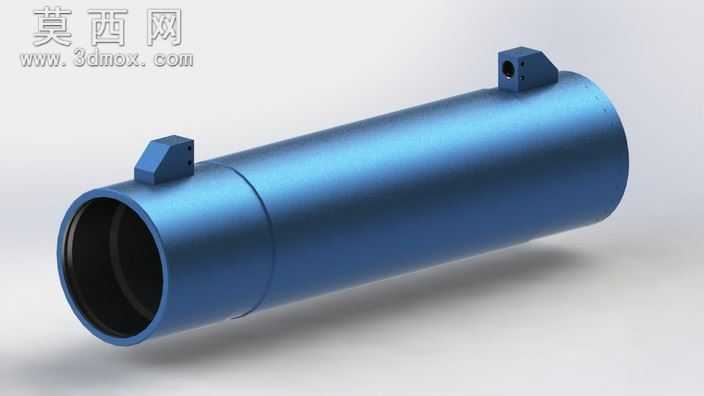

本模型为液压油缸的核心缸筒部件三维设计成果，建模过程依托主流三维机械设计软件完成，整体采用参数化建模思路搭建，确保各结构尺寸可根据实际工况需求灵活调整。建模初期先梳理液压油缸缸筒的功能逻辑：缸筒作为液压缸的主体承压构件，需要为活塞往复运动提供密闭的运动腔室，同时承担安装固定、油路连通的结构作用，因此建模时优先保证内腔圆柱度、安装位同轴度等关键形位公差的设计合理性。模型主体为大直径长圆柱筒体结构，建模时先绘制筒体截面轮廓，通过拉伸指令生成基础筒体，再对筒体内壁做高精度的面处理，模拟实际加工后的光滑内壁效果，保证活塞运动时的密封配合精度；筒体外侧设计有两个带安装孔的凸台支座，建模时先在筒体对应位置做基准面定位，绘制凸台截面轮廓后通过凸台拉伸生成支座结构，再对支座与筒体的衔接位置做圆角过渡处理，避免应力集中问题，同时在支座上精准绘制安装通孔，孔位与筒体外圆的相对位置严格匹配液压油缸的实际安装尺寸要求。筒体一端做了加厚的止口结构设计，用于和油缸端盖配合定位，建模时通过旋转切除指令生成止口的台阶轮廓，保证止口与筒体内腔的同轴度公差符合设计要求。材质渲染阶段，为模型赋予了金属蓝色的工业涂装材质，模拟液压元件常用的工业漆面效果，调整材质的金属度、粗糙度参数，还原金属构件的哑光漆面质感，同时为筒体内腔赋予深色金属材质，模拟缸筒内壁精加工后的金属色泽，场景中添加柔和的环境光与定向光源，突出筒体的圆柱曲面光影过渡效果，清晰展现各结构的轮廓细节。整体模型结构完整，无多余冗余特征，各结构之间的装配关系逻辑清晰，既还原了液压油缸缸筒的真实结构形态，也为后续的虚拟装配、运动仿真、工程图导出提供了可靠的三维模型基础，可直接用于液压系统的设计验证、教学演示等场景。
