4l60e自动变速器反应太阳壳结构设计

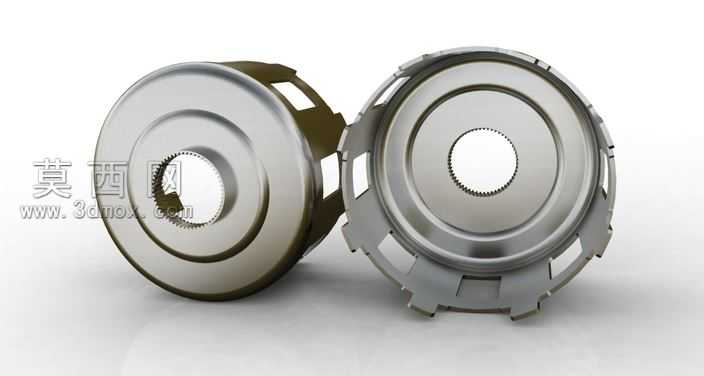

本次设计的4l60e自动变速器反应太阳壳，是适配通用轻型卡车与SUV传动系统的核心承载构件，建模阶段依托三维参数化设计逻辑完成全结构搭建，首先基于变速器传动链的匹配尺寸，完成太阳壳中心内花键的参数化绘制，严格匹配对应太阳轮的啮合齿形参数，保证花键齿的模数、压力角、齿顶高系数完全符合传动啮合要求，避免传动过程中出现打齿、滑齿的失效问题。建模过程中对壳体的双层盘式结构做了精细化处理，外侧壳体的镂空卡槽结构完全对应变速器内部离合器片、制动带的安装定位需求，每一处卡槽的倒角、拔模角度都参考实际冲压成型工艺做了参数校准，既保证壳体安装时的定位精度，也兼顾冲压生产时的脱模可行性。材质渲染阶段选用了汽车传动部件常用的冷轧合金钢材质，调整金属材质的粗糙度、反射率参数，还原经过表面磷化处理后的金属哑光质感，同时对壳体的冲压接缝、边缘圆角做了细节渲染，还原真实冲压构件的工艺特征。结构设计上重点考量了反应太阳壳的受力特性，壳体的盘状支撑结构做了等强度的壁厚渐变设计，中心花键区域壁厚适当增加以承受传动扭矩带来的径向载荷，外侧带卡槽的连接区域通过均匀分布的镂空结构实现轻量化设计，在保证结构刚度满足传动载荷要求的前提下，尽可能降低构件自身重量，减少变速器运转过程中的转动惯量，提升换挡响应速度。设计过程中同步完成了壳体的装配干涉校验，将建好的太阳壳模型导入变速器整体装配体中，校验其与周边离合器组件、行星齿轮组、变速器壳体的装配间隙，调整局部凸起结构的尺寸，避免装配过程中出现干涉卡滞问题。同时对壳体的应力集中区域做了圆角过渡处理，在卡槽与盘体的连接位置、花键与内孔的衔接位置都设置了合理的过渡圆角，降低交变载荷作用下的应力集中系数，提升构件的疲劳使用寿命，满足自动变速器长期高负荷运转的使用需求。
