4L60E自动变速器反应太阳壳结构设计

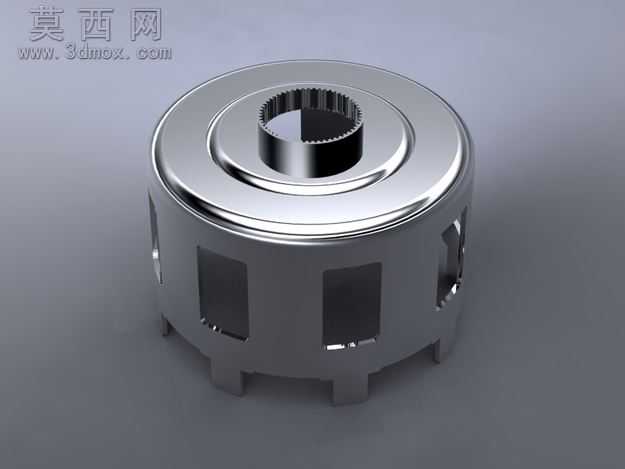

本作品为4L60E自动变速器配套的反应太阳壳第二版结构设计，采用三维参数化建模方式完成全细节构建，建模过程中严格遵循自动变速器传动部件的工程尺寸规范，对太阳壳的每一处结构都做了精准还原。建模阶段首先完成中心内花键的参数绘制，按照渐开线花键的标准齿形参数生成齿廓，通过拉伸切除形成中心传动花键结构，保证花键的齿距、齿厚、压力角等参数完全匹配配套的太阳轮轴，满足传动过程中的扭矩传递需求。主体壳体部分采用旋转凸台命令生成基础回转体轮廓，再通过拉伸切除、阵列命令加工出壳体周向均匀分布的窗口结构，这些窗口用于容纳离合器摩擦片组件，建模时严格控制窗口的位置精度与尺寸公差，保证离合器组件装配后能够顺畅动作。壳体底部的定位凸脚采用拉伸加倒角的方式构建，每一处凸脚的位置都对应变速器壳体的定位槽，确保太阳壳安装后同轴度符合装配要求。材质与渲染阶段，为模型赋予了金属镀铬与哑光钢材结合的材质效果，中心花键区域设置高反光镀铬材质，还原金属零件机加工后的光亮表面质感，主体壳体部分设置哑光合金钢材质，添加细微的磨砂纹理与金属颗粒质感，模拟变速器零件经热处理后的表面状态；场景布置采用柔和的影棚光源，通过多角度打光突出零件的轮廓层次与金属反光特性，渲染输出的效果图清晰展现了零件的结构细节与材质质感。设计过程中充分考虑了零件的工艺可行性，所有棱边都添加了符合机加工要求的倒角与圆角，避免应力集中的同时适配实际生产的加工工艺，壳体的壁厚设计均匀，既保证零件承受传动扭矩的结构强度，又控制零件整体重量，符合自动变速器轻量化的设计要求。第二版设计在第一版的基础上优化了周向窗口的过渡圆角尺寸，调整了底部凸脚的倒角角度，进一步提升了零件的结构可靠性与装配适配性，能够直接用于4L60E自动变速器的维修参考、结构教学以及改装设计的三维验证场景。
