樱桃破碎处理专用机械设备结构设计

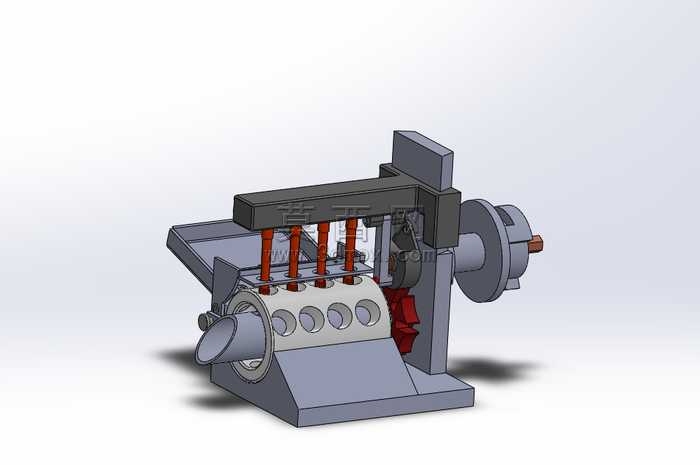

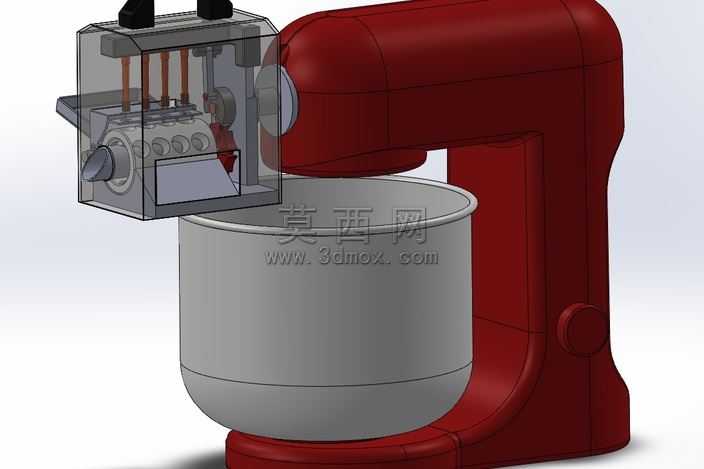

本作品为针对樱桃类浆果破碎处理需求设计的专用破碎设备三维模型，采用SolidWorks完成全参数化建模，整体建模过程严格遵循机械设计的装配逻辑，所有零部件均按照实际加工工艺要求构建实体特征，无冗余几何元素，模型可直接用于工程出图、结构干涉校验与运动仿真验证。模型整体采用卧式布局结构，底部为一体化铸造样式的支撑机架，通过加厚底座与加强筋结构保障设备运行时的稳定性，避免破碎作业过程中产生的振动影响设备运行精度。设备核心破碎腔体采用卧式筒状结构，筒身开设多组圆形观察与检修孔位，腔体内部设置多组平行排布的破碎辊轴，辊轴上配套设计柔性破碎拨杆，既能够实现樱桃果肉的有效破碎，又可以避免过度挤压导致果核碎裂混入果肉影响后续加工品质。腔体一侧设置倾斜式进料导槽，导槽采用光滑曲面过渡设计，能够引导待处理樱桃顺畅进入破碎腔体，避免物料卡滞堆积；腔体另一侧配套设置带轮传动组件，包含传动带轮、固定轴座与动力输出轴段，可外接驱动电机实现动力输入，传动部位设计有防护挡板结构，避免作业过程中物料飞溅进入传动部件造成磨损。设备上部设置横梁式压持定位结构，通过多组垂直导柱与下部机架连接，可实现上部组件的快速拆装，方便设备内部的清洁维护与易损件更换。渲染阶段针对不同零部件赋予对应材质：机架与腔体主体采用哑光灰铸铁材质，还原金属铸件的质感；破碎拨杆采用食品级红色橡胶材质，区分功能部件的同时凸显柔性部件的属性；传动轮与轴类部件采用亮面金属材质，突出机加工零部件的表面精度；进料导槽采用磨砂不锈钢材质，符合食品加工设备的材质应用特性。整体设计围绕樱桃破碎的实际工艺需求展开，在保障破碎效率的同时兼顾设备的易清洁性、运行稳定性与维护便捷性，各部件的连接配合均预留合理的装配公差，可直接作为小型浆果破碎设备的结构设计参考方案。
