低容锤磨式自由流动粉碎机结构设计

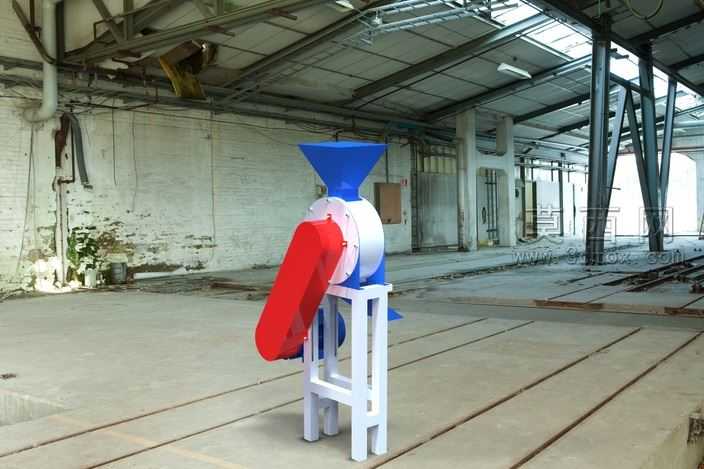

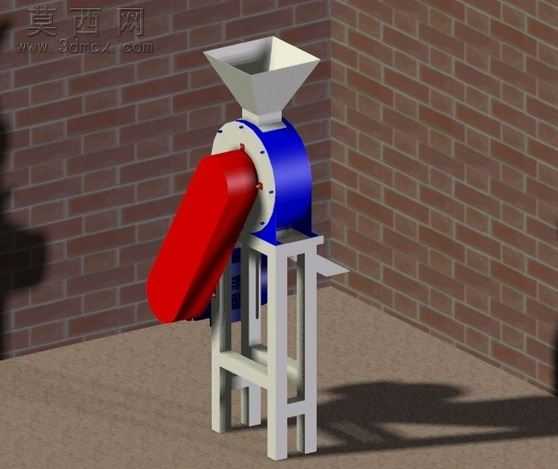

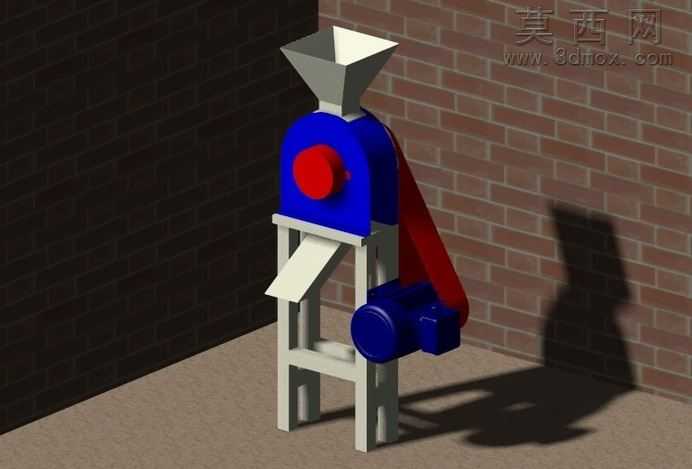

本作品为低容量锤磨式粉碎机三维建模设计，采用主流三维机械设计软件完成全参数化建模，整体结构遵循小型粉碎设备的实用化设计逻辑，适配小批量物料的自由流动粉碎作业场景。建模过程中首先完成整体机架的框架搭建，采用方管型材拼接的支撑结构，通过拉伸、切除、装配约束等命令完成机架各杆件的连接定位，保证机架的支撑稳定性，为上部粉碎腔体、动力组件提供可靠的安装基准。上部进料段设计为上宽下窄的漏斗形进料斗，通过放样命令完成锥面结构建模，内壁做顺滑过渡处理，避免物料卡滞，保障待粉碎物料能够依靠自重顺畅流入粉碎腔体。粉碎腔体为圆弧过渡的箱型结构，外部壳体采用蓝色哑光塑料质感材质渲染，腔体正面设置圆形端盖，采用醒目的红色材质做区分，既起到密封腔体的作用，也方便后期拆装维护内部锤磨组件。动力传输部分采用皮带传动结构，建模时还原了皮带轮与三角传动带的装配关系，传动带外侧设置红色护罩，兼顾传动防护与视觉辨识度；下部驱动电机采用深蓝色金属烤漆材质渲染，准确还原电机的接线盒、输出轴等细节结构，电机通过螺栓固定在机架侧方的安装位上，保证动力输出的同轴度与运行稳定性。粉碎腔体下部设置倾斜布置的出料导板，采用浅米白色哑光材质，导板角度经过反复调整，确保粉碎完成的物料能够依靠重力自由流动排出，避免出料口积料。渲染阶段采用砖墙与水泥地面的场景搭配，添加定向光源模拟自然光照射效果，准确投射出设备的实体阴影，提升模型的真实感；各部件材质区分清晰，金属机架的磨砂质感、塑料壳体的哑光质感、传动部件的厚重质感都通过材质参数调整得到准确呈现。整体设计思路围绕低容量、小批量粉碎需求展开，在保证粉碎功能完整的前提下尽可能简化结构，缩小设备整体体积，既适合小型加工场景使用，也可作为教学演示的典型粉碎设备结构模型，各部件的装配关系清晰，可直接用于生成工程图纸或做进一步的结构优化改进。
