三叉标识圆形阀瓣辛博尔盘件设计

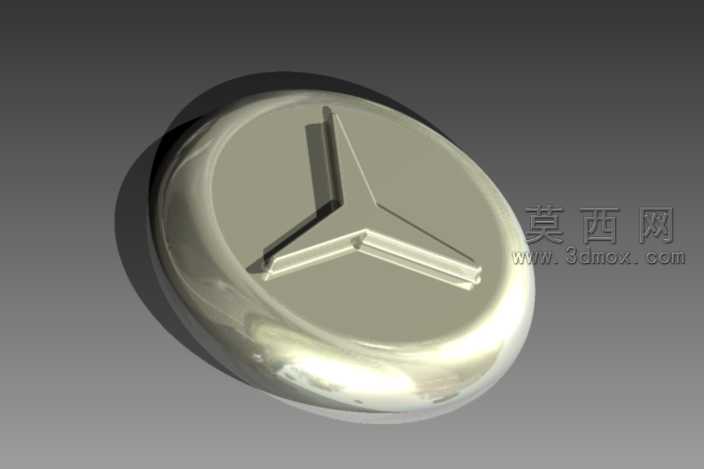

本作品为圆形盘状阀瓣类零件的三维设计成果，整体采用一体化建模思路完成结构搭建，建模阶段优先完成基础回转体特征构建，以圆形平面为基准面绘制外轮廓草图，通过回转命令生成盘件的基础胚体，保证盘件外圆弧面的顺滑过渡，边缘做圆角处理避免尖锐棱角，符合工业零件的加工工艺要求。在盘件正面的三叉标识结构设计中，先绘制三叉对称结构的闭合草图，保证三个支臂的角度、长度、宽度完全对称，采用拉伸凸台命令生成凸起的标识结构，同时对标识的棱边做微小倒角处理，既还原标识的辨识度，也避免结构应力集中。材质设置阶段选用亮面金属材质，调整材质的反射率、粗糙度参数，模拟镀铬金属的高反光质感，在渲染环节搭建三点布光系统，主光源从斜上方照射凸显金属表面的高光层次，辅助光源补光弱化暗部死黑，环境光添加柔和的反射环境贴图，让金属表面的反射效果更真实自然，最终渲染出的效果能够清晰展现盘件的曲面光泽和标识的立体结构。设计过程中重点考量了结构的对称性，所有特征均以盘件中心轴为基准做圆周阵列或对称约束，保证零件的形位公差符合阀类零件的装配要求，凸起标识的高度控制在合理范围内，既保证视觉辨识度，也不会影响零件后续的装配使用，整体建模过程参数化特征清晰，所有尺寸均可根据实际使用需求调整修改，能够直接用于后续的工程图导出、加工模拟或者装配验证环节，模型的曲面质量经过检查无破面、重叠面等问题，可适配多种三维软件的导入导出使用。
