手动杠杆式流体控制阀三维结构设计

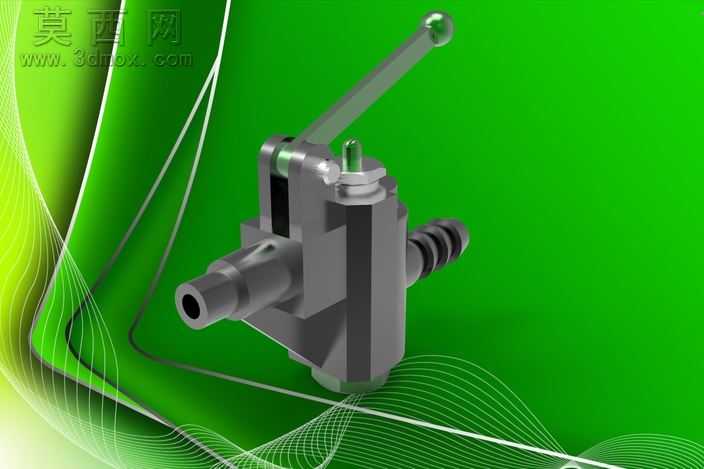

本作品为手动杠杆式流体控制阀的三维设计成果，建模阶段依托SolidWorks平台完成全参数化特征构建，首先对阀体主体进行基准定位，通过拉伸、切除、扫描等基础特征搭建主体流道结构，精准还原进液端快插接口、出液端承插接口的尺寸公差与配合结构，保证管路对接的密封性与安装便利性。操作杠杆部分采用装配体层级建模，单独构建手柄杆、铰接销轴、压帽、阀芯顶杆等独立零件，通过同轴心、重合、距离等标准配合完成组装，还原杠杆绕销轴转动的真实运动轨迹，可直观展示扳动手柄时阀芯的升降行程，模拟阀门通断的动作逻辑。渲染阶段采用金属材质体系，阀体主体赋予哑光铸钢材质，调整粗糙度参数还原铸件表面的细微颗粒质感，操作手柄表面做镀铬亮面处理，通过环境贴图反射模拟金属高光效果，密封胶圈部位赋予黑色丁腈橡胶材质，调整漫反射与凹凸参数还原橡胶的哑光弹性质感，背景采用渐变绿色搭配流线型光效，突出阀体的工业质感与结构轮廓。结构设计上采用杠杆省力机构，通过力臂比例优化降低手动操作的启闭力矩，阀芯与阀座的密封面做锥面配合设计，提升闭合状态下的密封性能，阀体侧面设置的限位结构可限制手柄的转动角度，避免操作过位导致的内部零件损伤，顶部压帽采用螺纹连接结构，方便后期拆解维护更换密封件。设计过程中优先考虑手动操作的人机工程性，手柄长度与握持直径符合手部施力习惯，整体结构紧凑无冗余突出部分，可适配狭小安装空间的管路布局需求，所有零件的建模均遵循机械加工工艺要求，避免出现无法脱模、无法机加工的不合理特征，装配间隙预留合理，既保证运动部件的活动顺畅度，又不会出现过大间隙导致的结构晃动问题，完整还原了手动控制阀从外部壳体到内部传动、密封结构的全部细节，可用于阀门结构教学、产品方案展示、虚拟装配验证等场景。
