环形滚子传动链条三维结构设计

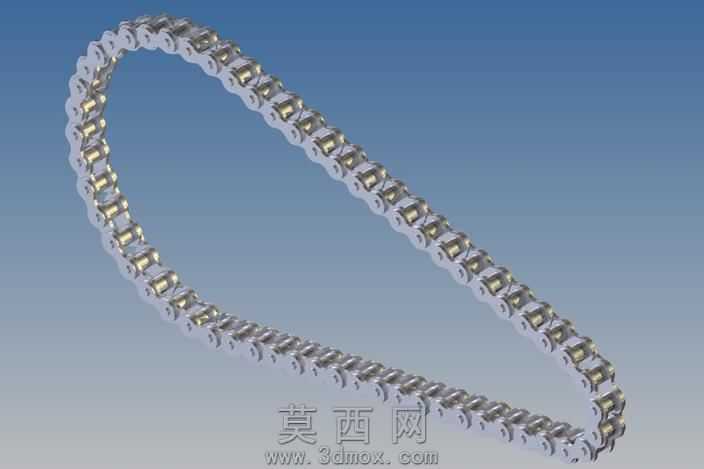

本作品为环形闭合式滚子传动链条的三维建模成果，建模过程依托三维设计软件完成全参数化构建，首先梳理链传动的核心组成逻辑，将整体结构拆解为内链节、外链节、滚子、套筒、销轴五大核心构件，逐一完成单个零件的精准建模。建模阶段严格遵循机械设计规范中滚子链的尺寸配比关系，对销轴与外链板的过盈配合段、销轴与套筒的间隙配合段、套筒与滚子的转动配合段分别做了结构细节还原，保证各零件装配后可实现真实的相对转动效果，避免出现结构干涉问题。材质与渲染环节，针对不同零件的实际应用材质做了区分设置：链板部分采用合金结构钢材质，赋予哑光金属质感，表面添加细微的锻造纹理与均匀的金属反光特性，还原工业链条链板的热处理后表面状态；滚子与套筒部分采用高碳耐磨钢材质，表面设置更高的光洁度与轻微的镀铬反光效果，体现其工作面的高精度加工特性；销轴部分做了端面的细节处理，添加倒角与装配压痕细节，提升模型的真实感。整体装配完成后构建为闭合环形结构，还原链条安装在链轮上的自然环绕形态，对链节之间的铰接间隙做了合理设置，既保证结构的严谨性，也体现链条柔性传动的结构特点。设计过程中重点考量了链传动的实际工作逻辑，每一个链节的铰接转动角度都符合真实链条的弯折范围，整体模型可直接用于链传动机构的运动仿真演示、装配教学演示以及传动方案的可视化展示，能够直观呈现滚子链的组成结构与装配关系，为机械传动相关的设计、教学工作提供精准的三维数字模型支撑。
