Storz阴螺纹消防接口接头三维设计

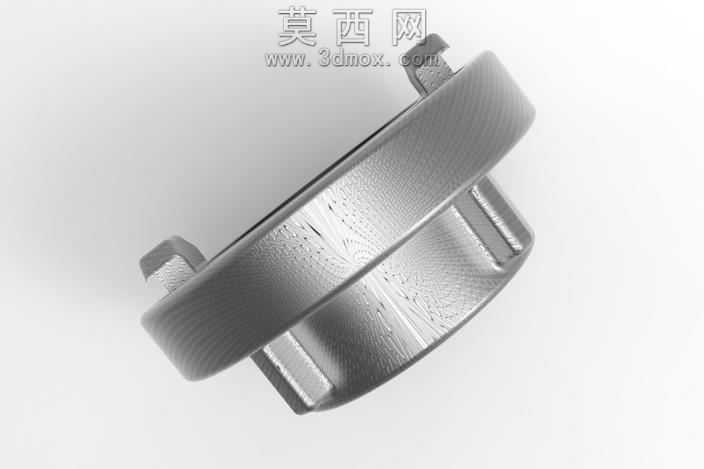

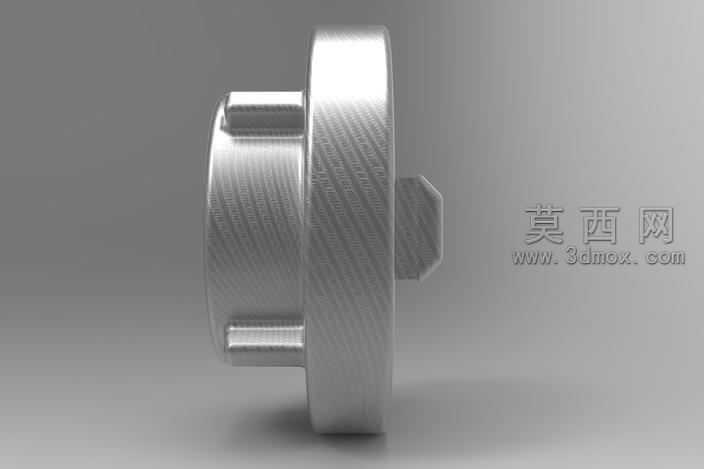

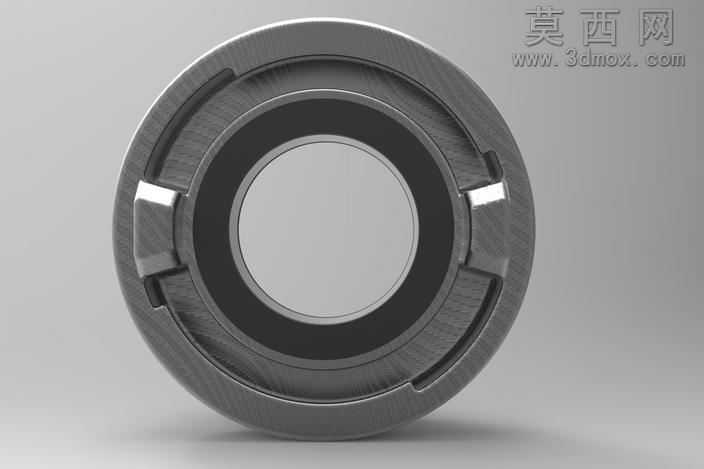

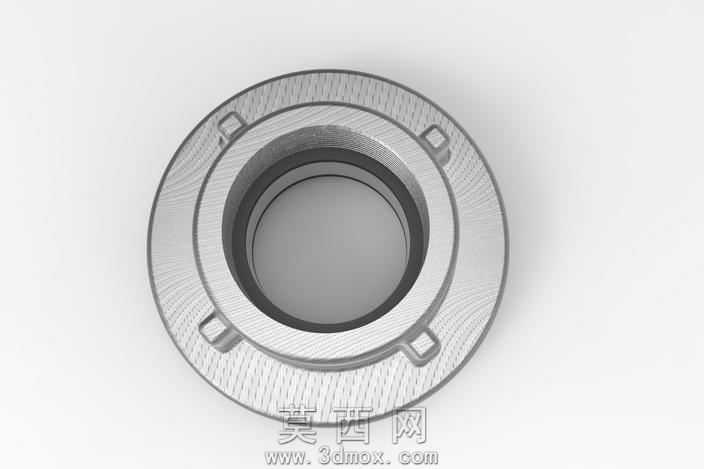

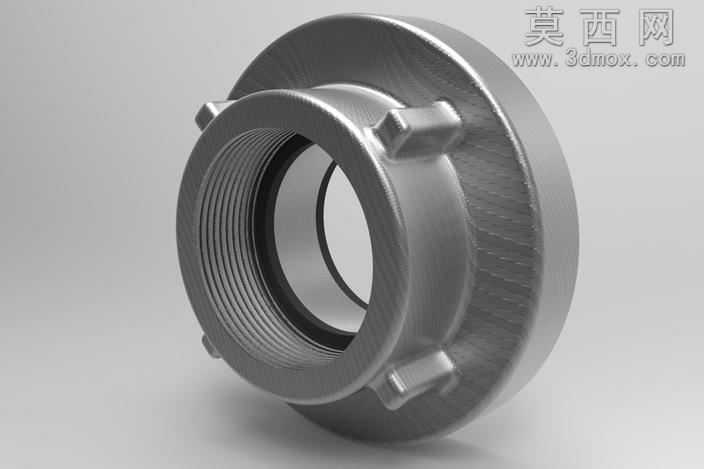

本作品为Storz型阴螺纹消防耦合接头的三维参数化建模成果，建模阶段采用SolidWorks软件完成全流程设计，首先通过旋转凸台命令构建接头的主体回转基体，精准还原接头的法兰盘结构、内螺纹段壁厚以及外侧的卡接凸耳轮廓，针对内螺纹部分采用软件自带的异形孔向导配合螺旋线扫描切除命令，严格匹配对应公称通径的管螺纹参数，保证螺纹牙型、螺距、牙深的尺寸精度，避免建模过程中出现螺纹失真、干涉的问题。接头外侧均匀分布的三个卡接凸耳采用拉伸凸台加圆角过渡的方式制作，每个凸耳的位置通过圆周阵列命令实现120度等距分布，凸耳与法兰基体衔接处添加了符合五金件工艺要求的铸造圆角，还原实际铸件的圆滑过渡特征，避免尖锐棱角带来的应力集中问题。模型内部额外添加了密封槽结构，用于放置密封胶圈，建模时精准控制密封槽的深度与宽度尺寸，保证密封件安装后能够实现可靠的端面密封效果。材质与渲染阶段，为模型赋予了铸钢材质，调整材质的粗糙度、金属度参数，还原铸钢件经过机加工后的亚光金属质感，法兰盘外表面保留轻微的铸造纹理效果，内螺纹与卡接凸耳的接触面设置更高的光泽度，模拟机加工后的光滑表面特征，渲染时采用三点布光方案，主光从侧上方打亮接头主体轮廓，辅光补全暗部细节，背光灯勾勒金属边缘的高光，最终呈现出贴近工业产品实拍的视觉效果。结构设计上，该接头遵循Storz接口的标准连接规范，阴螺纹端用于和带外螺纹的管路实现螺纹紧固连接，外侧的卡接凸耳用于和同规格的Storz公头实现快速卡扣连接，无需额外工具即可完成管路的快速对接与拆卸，整体结构紧凑，壁厚均匀，符合流体管路配件的强度要求，可用于消防供水、工业流体输送等场景的接头结构验证、装配模拟以及产品展示使用，建模过程中所有特征均保留参数化编辑属性，可根据不同的公称通径、螺纹规格快速调整尺寸参数，生成对应规格的接头模型。
