无焊料折弯成型金属板框结构设计

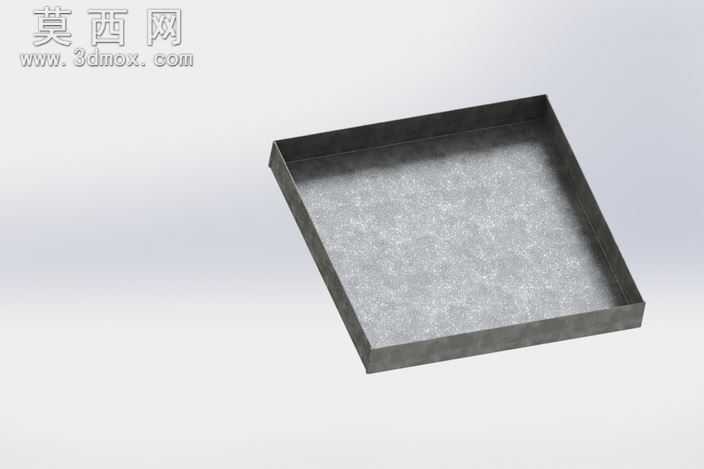

该金属板框采用无焊料钣金工艺设计，整体为敞口方形盒体结构，全程通过三维参数化建模完成结构搭建，建模过程中严格遵循钣金加工工艺规范，对各边折弯角度、折弯圆角、板材搭接余量进行精准参数设定，确保所有结构可通过常规钣金折弯工序直接成型，无需额外焊接工序即可保证结构的整体性与连接强度。建模阶段首先确定板材厚度参数，以盒体内腔尺寸为基准向外推导各边折弯展开尺寸，精准计算每道折弯线的位置与折弯扣除值，避免成型后出现尺寸偏差、边角错位的问题；四个侧边采用互锁扣合的折弯搭接结构，相邻侧边通过预先设计的折弯卡扣与卡槽实现精准嵌合，扣合后无需焊料填充即可保证框体的方正度与结构稳定性，同时规避焊接带来的热变形、焊疤打磨、焊缝锈蚀等常见问题。材质渲染阶段选用哑光磨砂金属材质，还原冷轧钢板经表面处理后的真实质感，调整材质粗糙度、金属度参数，模拟金属板材表面细微的颗粒纹理与光线漫反射效果，渲染时采用柔和的侧上方打光方案，清晰呈现板框的立体轮廓、折弯边角的规整度以及盒体内腔的平整状态，直观展现无焊料结构的外观优势。结构设计上重点优化了折弯处的应力分布，在折弯根部设置合理的工艺圆角，避免折弯加工时出现板材开裂问题，同时框体上口边缘做微折边处理，既提升了框体边缘的结构刚度，避免边缘锋利划手，也进一步强化了框体整体的抗变形能力；盒体底部为整板结构，与四个侧边通过折弯一体连接，无拼接缝隙，保证了框体的密闭性与承载能力。该设计思路围绕无焊料成型的核心需求，将传统盒体需要焊接拼接的多块板材结构优化为单块板材折弯扣合的一体结构，大幅简化了加工工序，降低了加工成本，同时避免焊接工序带来的环境污染与外观缺陷，成品结构规整、外观整洁，具备更好的耐锈蚀性能与结构一致性，可直接作为物料收纳盒、设备外壳内衬框、小型元器件承载托盘等场景使用，建模文件可直接导出展开图用于数控钣金下料，适配常规数控冲床、折弯机的加工参数要求，具备较高的实际生产应用价值。
