带双耳铰接座的立式套筒机械连接件

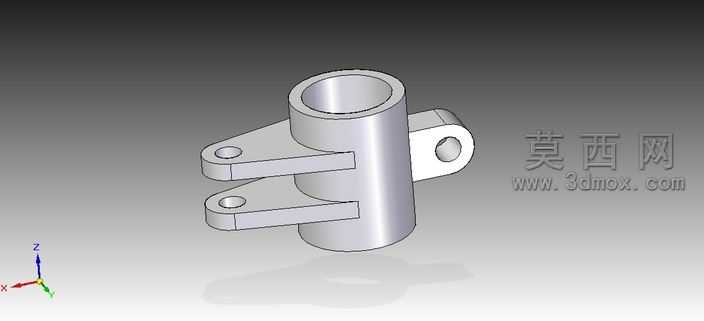

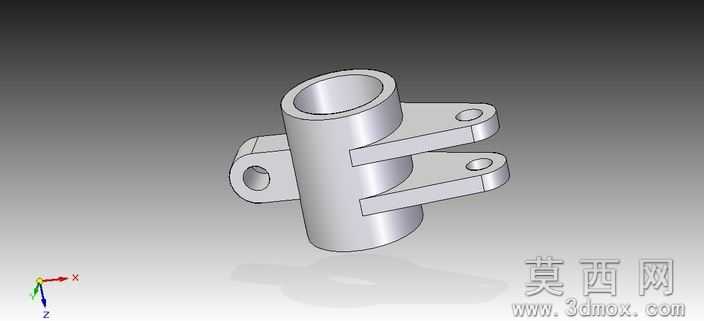

本作品为一款立式套筒类机械连接零件，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械加工工艺的尺寸规范，对各部位的壁厚、孔径、圆角过渡都做了符合工程实际的参数设定。模型主体为竖直布置的空心圆柱套筒结构，套筒内壁做了光滑圆柱面处理，可用于穿装轴类杆件实现轴向的定位与导向，套筒外壁的圆柱面保证了整体结构的同轴度基准。在套筒的一侧延伸出上下平行布置的双叉耳结构，两个叉耳上分别开设同轴的通孔，孔口做了倒角处理便于装配时销轴的导入，双叉耳的间距经过精准计算，可与对应厚度的外部铰接件实现间隙配合，完成铰接传动的功能需求；在套筒相对双叉耳的另一侧设置有单耳铰接座，单耳上同样开设横向通孔，可用于辅助连接拉杆、限位件等附属结构，实现多方向的连接固定。建模过程中对所有的锐边都做了R0.5-R2不等的圆角过渡处理，既还原了实际机加工零件的工艺特征，也避免了应力集中的结构缺陷，同时提升了渲染后的视觉真实感。材质方面采用常用的45号结构钢材质参数设置，渲染时赋予金属哑光银白质感，添加了符合工业场景的环境反射效果，清晰呈现出零件的金属质感与结构轮廓，各部位的光影过渡自然，能够直观展示零件的立体形态与结构细节。设计思路上围绕多点位铰接连接的功能需求展开，将套筒的轴向套接功能与侧方的铰接连接功能整合为一体，整体结构紧凑，各连接部位的受力方向经过合理规划，双叉耳与单耳的位置布局避开了装配干涉区域，可直接应用于连杆机构、传动支架等机械场景中作为中间连接构件使用，模型的所有特征均为可编辑参数，可根据实际装配需求调整套筒内径、耳板间距、孔径等关键尺寸，适配不同的工程使用场景。
