汽车航空用叉形支撑机械构件

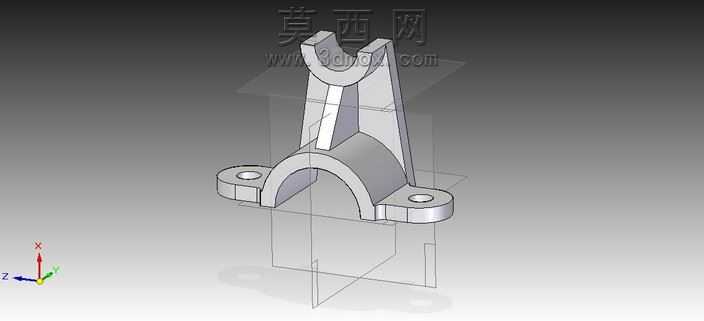

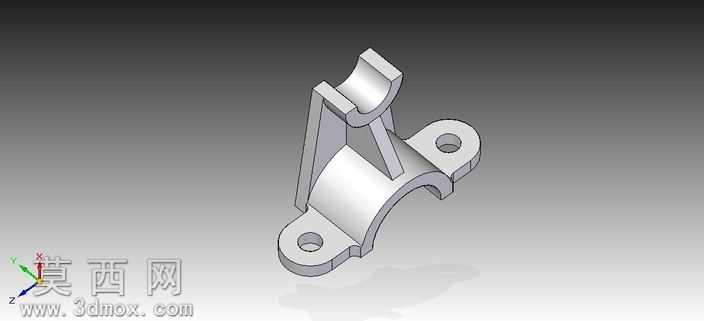

该机械构件采用三维参数化建模方式完成整体设计，建模过程中以对称结构为核心基准，先绘制底部半圆弧抱箍的截面轮廓，通过拉伸命令生成基础弧形基体，再对基体两侧的安装耳板进行同步建模，在耳板中心位置添加同轴安装孔特征，保证孔位与弧形基体的同轴度公差符合装配要求。上部叉形支撑臂采用对称放样建模方式，从底部与弧形基体衔接的宽截面平滑过渡到顶部的U形开口截面，过渡区域做了等厚度的加强筋设计，筋板与两侧支撑臂、底部弧形基体做了完全融合的圆角过渡处理，避免应力集中问题。模型渲染阶段采用哑光金属材质赋予整体构件，还原金属机加工零件的真实质感，场景添加了柔和的环境光与定向补光，清晰呈现构件的轮廓转折与结构细节，同时保留了建模过程中的基准轴、基准面参考线，方便后续查看建模逻辑与结构尺寸关系。设计思路上充分考虑了该构件在汽车或航空场景中的支撑固定功能，底部弧形抱箍可与对应直径的管状部件贴合固定，两侧耳板通过螺栓实现锁紧安装，上部U形叉口可承接对应杆件的铰接或支撑需求，整体结构在保证支撑强度的前提下做了轻量化的壁厚优化，去除了非受力区域的多余材料，兼顾结构刚性与减重需求，所有连接位置的圆角处理既提升了零件的工艺性，也避免了尖锐边角带来的安装安全隐患，整体建模逻辑清晰，特征参数可编辑，能够直接用于后续的工程图导出、装配干涉检查以及有限元受力分析等工作。
