力速转换传动机构爆炸视图三维设计

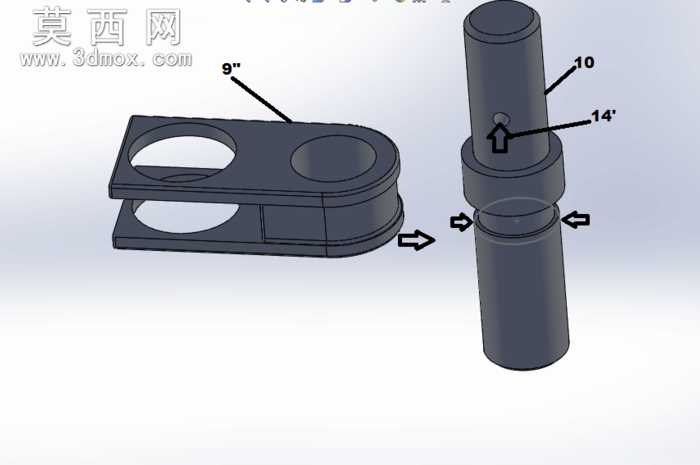

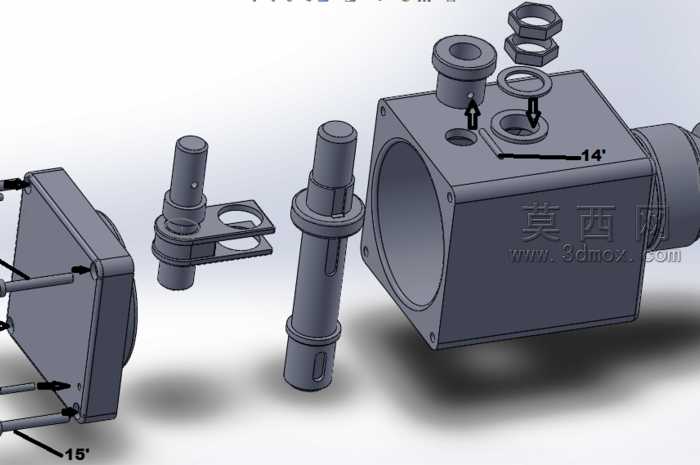

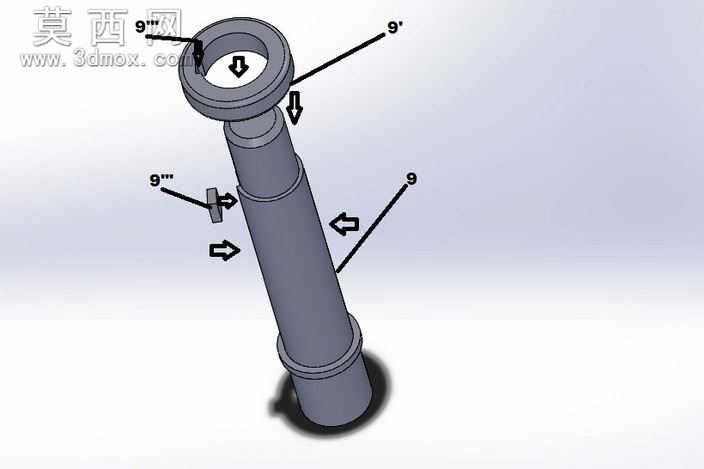

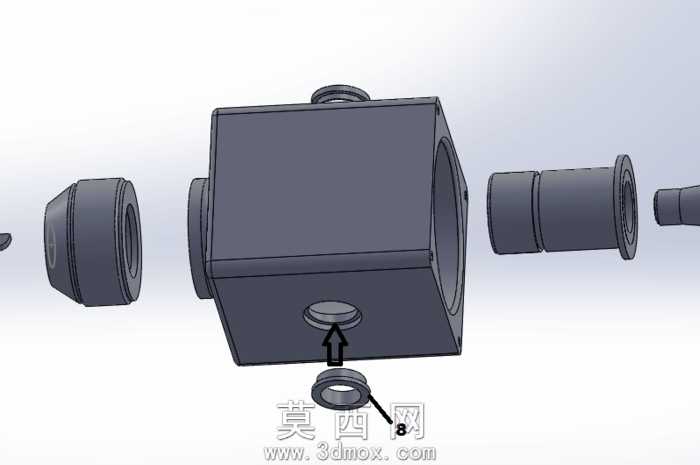

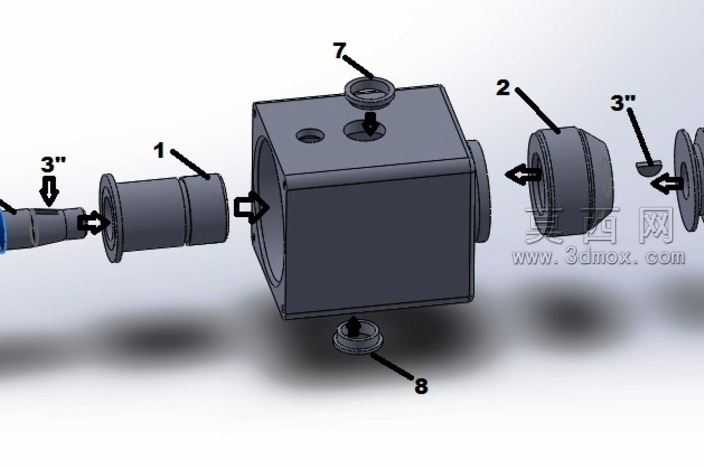

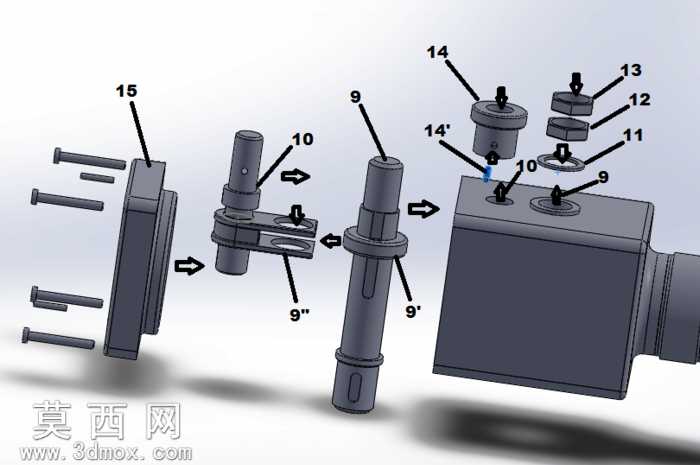

本作品为用于实现力与速度转换的传动机构三维设计，采用SolidWorks完成全参数化建模，通过爆炸视图的呈现形式清晰拆解整套机构的装配逻辑与零件组成。建模过程中严格遵循机械设计规范，对每一处零件的尺寸公差、配合关系进行精准定义：轴类零件分别设置了不同直径的轴段、键槽与定位轴肩，用于实现传动件的周向固定与轴向定位，轴身的倒角、退刀槽等工艺结构均按照机械加工标准完成建模，还原真实零件的加工特征；连接螺栓类零件统一采用标准件参数化建模，螺纹特征、头部槽型均符合国标紧固件的设计要求，保证装配时的干涉检查零误差；端盖类零件设计有对应的螺栓过孔与密封贴合面，既实现箱体的封闭防护，也为内部轴系提供可靠的轴向支撑；中间的传动连接组件设置了对应的铰接孔与定位销孔，可实现动力传递过程中的运动自由度约束，保证力与速度转换过程的运动平稳性。渲染阶段采用哑光金属材质模拟钢制零件的表面质感，对不同功能的零件赋予细微的灰度差异，既保证整体视觉风格统一协调，也能清晰区分不同零件的边界与功能分区；爆炸视图的拆解方向严格按照实际装配的逆流程设置，每一个零件的移动路径都对应真实的装配顺序，搭配序号标注可让观看者快速理解整套机构的装配层级与零件间的配合关系。设计思路围绕力与速度的转换需求展开，通过轴系的多级传动配合、连接组件的动力传递路径规划，实现输入力与转速的参数转换，整套模型的所有零件均为可编辑参数化特征，可根据实际传动比、载荷需求调整对应零件的尺寸参数，适配不同工况下的力速转换使用需求，模型完成后经过全局干涉检查，所有配合间隙均符合机械设计的装配要求，不存在结构冲突问题，可直接用于装配工艺演示、传动原理教学以及后续的工程图导出、仿真分析等工作。
