拉杆式标准液压气缸三维结构设计

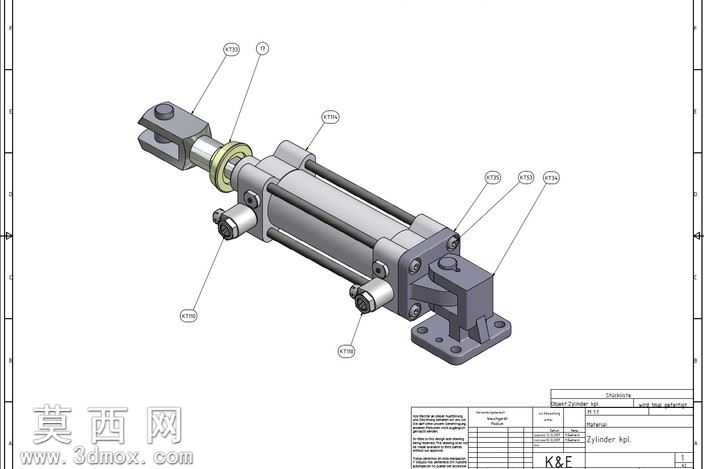

本作品为拉杆式标准液压气缸三维建模作品，建模过程严格遵循气动液压元件的通用设计规范，完整还原了拉杆式气缸的全部结构细节。建模阶段首先完成核心参数化草图绘制，对缸筒内径、活塞杆直径、拉杆间距、安装底座孔位等关键尺寸进行全约束定义，确保各部件尺寸匹配度符合行业通用标准，避免后续装配出现干涉问题。零件建模阶段依次完成前端盖、后端盖、缸筒、活塞杆、活塞、密封组件、拉杆、锁紧螺母、前连接叉耳、后安装底座、进出气油口接头等独立零件的建模，针对密封槽、导向环槽、缓冲孔等细微结构做了精细化还原，未做过度简化处理，保证模型可直接用于结构验证、装配教学等场景。装配过程采用自下而上的装配逻辑，先完成活塞与活塞杆的同轴配合，添加活塞密封件、导向环的装配约束，再将活塞组件装入缸筒内部，依次装配前后端盖，通过四根拉杆完成两端端盖的锁紧固定，保证缸筒与端盖的同轴度约束符合装配要求，最后装配前端连接叉耳、后端安装底座以及进出油口接头，全程添加合理的配合约束，既保证各部件的装配关系准确，也预留了活塞杆轴向运动的活动自由度，可模拟气缸的伸缩动作。渲染阶段对不同部件赋予贴合实际的材质属性，缸筒、端盖、拉杆等金属部件赋予哑光铸钢与抛光钢材材质，密封件赋予黑色丁腈橡胶材质，接头部件赋予镀锌金属材质，安装底座赋予铸铁喷砂质感，通过调整环境光与漫反射参数，清晰呈现各部件的结构轮廓与材质差异，同时添加爆炸视图引导线与零件序号标注，对应展示各零件的装配位置与装配顺序。设计过程中充分考虑了该类气缸的实际应用场景，前后安装结构符合通用安装标准，可直接适配常见的工业气动、液压回路安装需求，模型结构完整，细节丰富，既可以作为机械原理教学的演示模型，也可作为自动化设备设计的参考元件，帮助设计人员快速完成设备的整体布局搭建，减少标准件重复建模的工作量。
