工业打磨用粗磨砂轮盘结构设计

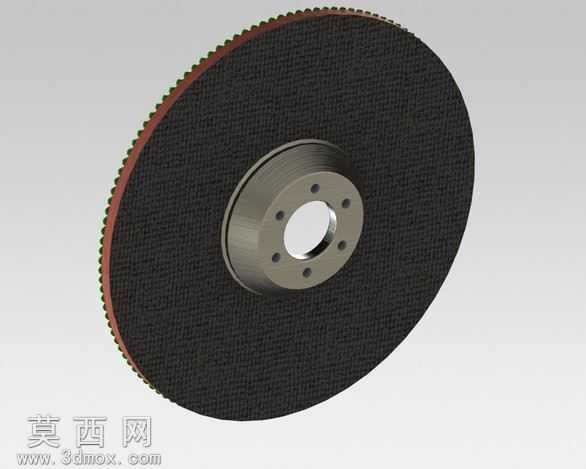

本模型为工业打磨作业使用的粗磨砂轮盘，整体采用三维参数化建模方式完成，建模过程中严格遵循磨具行业的实际尺寸规范，还原了粗磨盘的完整结构特征。模型主体分为磨料工作层与中心安装基座两大部分，磨料工作层为圆盘状结构，边缘做了细微的齿状修型处理，建模时通过纹理映射还原了粗磨磨料粗糙的多孔纤维质感，渲染阶段为磨料层赋予了深黑色哑光粗糙材质，模拟树脂结合剂粗磨片的真实表面肌理，同时在磨料层边缘添加了细微的红棕色封边材质，还原实际磨片的包边结构。中心安装基座采用金属材质设计，建模时精准绘制了法兰盘结构，中心设置适配打磨机主轴的通孔，法兰盘端面均匀分布六个安装定位孔，孔位尺寸与孔间距严格匹配常规角磨机、台式打磨机的安装标准，渲染阶段为基座赋予了深灰色金属磨砂材质，添加了细微的金属反光与边缘倒角高光，还原钢制法兰基座的金属质感，同时在中心通孔内壁做了光亮的金属切削面效果，模拟机加工后的内孔表面特征。设计过程中重点考量了磨盘的结构合理性，磨料层与金属基座的连接位置做了过渡贴合结构，保证两者装配后无错位缝隙，整体结构的重心与中心安装孔轴线完全重合，避免高速旋转时出现动平衡偏差。建模时对磨料层的厚度、基座的凸起高度、安装孔的深度都做了精准的参数设定，所有尺寸均参考市面主流粗磨片的实际规格，可直接用于打磨设备的装配模拟、磨具结构教学演示，也可作为工业场景渲染的道具素材使用。渲染阶段采用柔和的侧上方打光方式，既突出了金属基座的结构轮廓与金属质感，也清晰展现了磨料层粗糙的表面纹理，整体视觉效果贴近真实工业磨具的实物状态，模型结构完整无冗余面，各部件可单独拆分编辑，方便后续进行结构修改、工程图导出或者运动仿真操作。
