单排农用甘蔗作业牵引车架结构设计

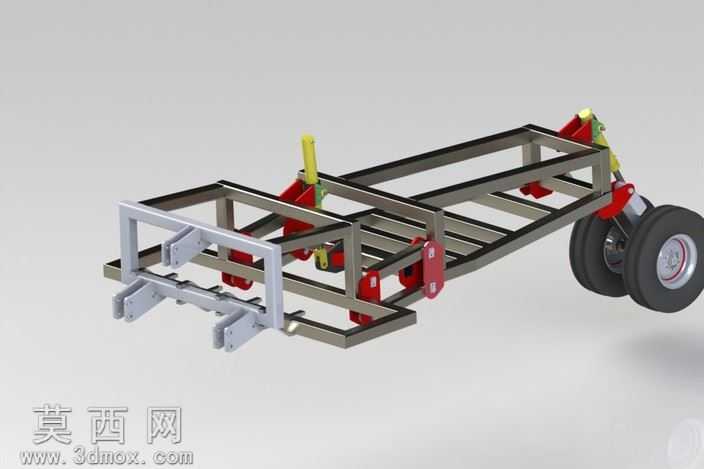

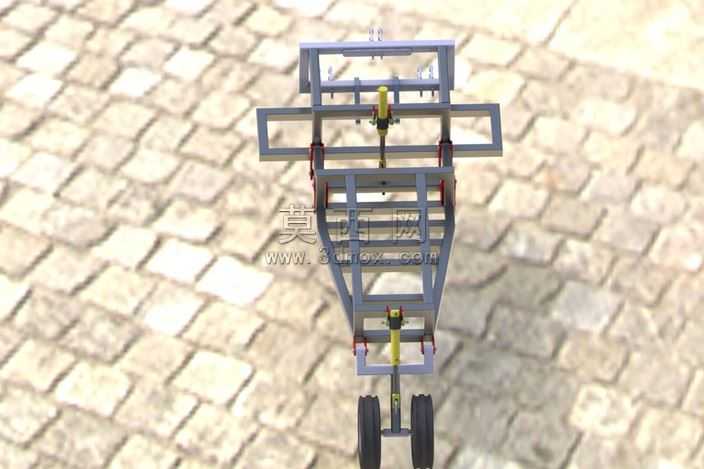

本作品为适配甘蔗田间作业的单排牵引式作业车架，采用三维建模软件完成全参数化结构设计，建模阶段严格遵循农用牵引设备的载荷分布规范，以矩形钢管作为主车架的基础承载构件，通过焊接约束模拟真实生产中的焊合工艺，确保各梁架之间的连接刚性符合田间作业的抗扭、抗冲击要求。建模过程中对行走轮组、三点悬挂连接端、作业机具挂载位均做了独立的子装配设计，可实现单独拆解查看内部装配关系，方便后续的结构优化与生产出图。渲染阶段采用哑光金属材质模拟车架钢管的热轧钢材表面质感，对红色铰接构件做了烤漆材质处理，还原农用机具的常规涂装特征，轮胎部分采用橡胶材质搭配真实胎纹贴图，场景搭配户外砂石地面环境，直观呈现车架在田间作业场景下的适配状态。结构设计上，车架前端设置标准三点悬挂连接接口，可匹配对应马力段的拖拉机后悬挂输出，铰接位置加装带缓冲功能的连接销轴，降低田间颠簸带来的刚性冲击；车架两侧对称布置双轮行走机构，轮距适配甘蔗种植的垄距规格，避免作业过程中碾压作物；车架中部预留标准化挂载位，可搭载甘蔗田间处理的相关作业机具，后部的框架结构可拓展装载功能，兼顾作业与短途转运需求。设计阶段充分考虑南方蔗区的地块特征，优化了车架的离地间隙参数，避免作业过程中剐蹭垄台，同时对各受力节点做了加强筋结构设计，通过三维软件的受力仿真模块验证了满载工况下的结构强度，确保各部位形变处于允许范围内，整体结构兼顾实用性与加工可行性，所有构件均采用常规农用机械常用型材，无需特殊定制加工，可直接用于生产参考。
