五辐式铝合金汽车轮毂三维造型设计

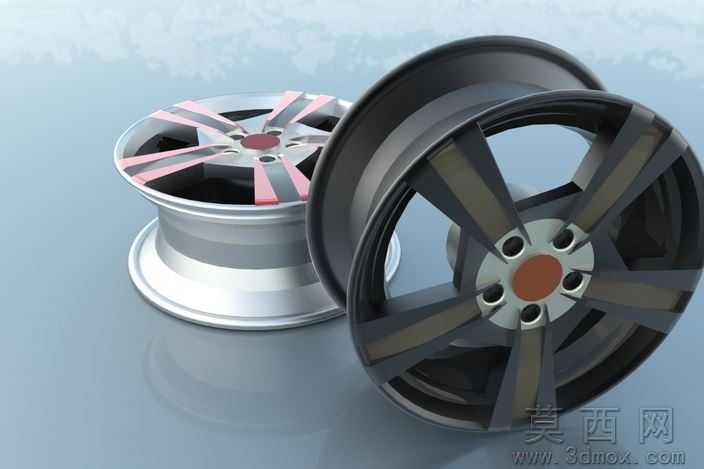

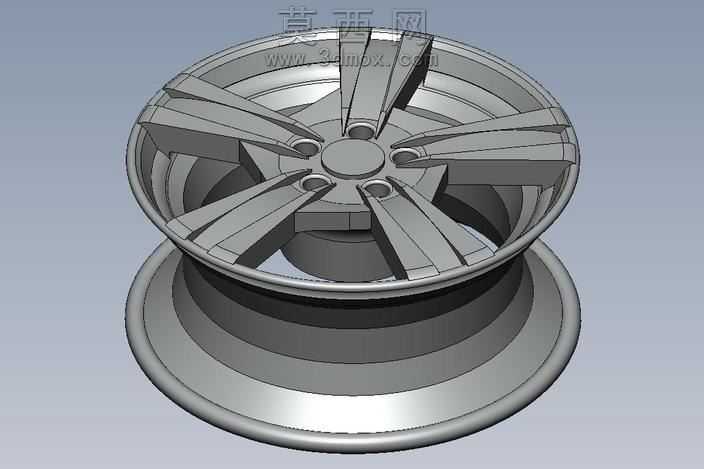

本作品为五辐式铝合金汽车轮毂的三维参数化模型，建模过程依托三维设计软件完成全流程结构搭建，首先通过草绘绘制轮毂中心定位基准圆，确定螺栓孔分布节圆直径、中心轴孔尺寸等核心安装参数，按照实际轮毂的生产结构逻辑拆分轮辐、轮辋、轮缘、中心安装盘四个核心功能模块。建模阶段采用实体拉伸结合旋转切除的方式构建轮辋的深槽式基础结构，精准还原轮辋与轮胎配合的胎圈座、凸缘、槽底等标准曲面轮廓，保证轮辋部分的尺寸符合民用乘用车轮毂的通用装配规范；轮辐部分采用对称阵列建模思路，先完成单根辐条的曲面造型，通过多段放样曲面塑造辐条从中心盘向轮辋延伸的渐变收窄形态，辐条表面做了微弧过渡的立体切面设计，既模拟了量产轮毂的空气导流造型，也通过曲面圆角处理避免应力集中的结构缺陷。中心安装盘部分预留了五个均匀分布的螺栓安装沉孔，中心位置设计了轮毂盖装配的凹陷卡位，安装盘与轮辐衔接处做了加厚过渡处理，还原真实轮毂的受力加强结构。材质渲染阶段赋予模型哑光银灰色铝合金材质，调整金属粗糙度、反射率参数模拟铸造铝合金经表面打磨后的金属质感，轮辋边缘做了轻微的高光倒角效果，还原机加工后的亮面特征。整体设计遵循民用改装轮毂的造型思路，五辐对称结构兼顾视觉运动感与结构力学性能，模型所有曲面均做了连续性检查，无破面、重叠面等建模缺陷，各部分结构比例协调，可用于汽车配件结构展示、改装方案效果演示等场景，完整还原了铝合金轮毂从中心安装结构到轮辋配合结构的全部细节特征。
