雷诺1.6K4M-J16V发动机凸轮轴三维建模

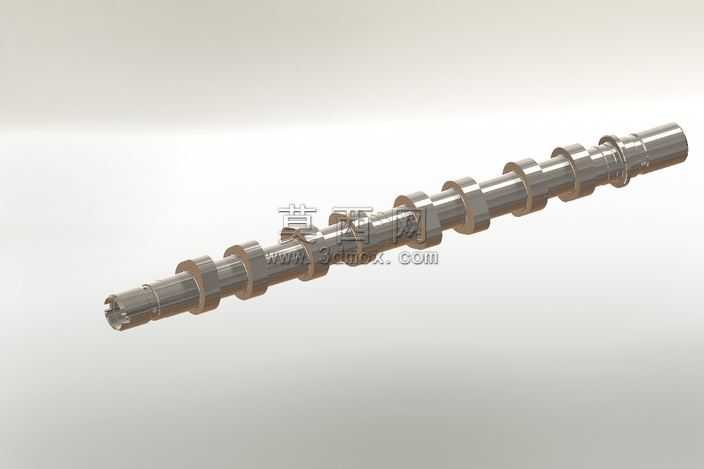

本模型为雷诺1.6K4M-J16V发动机配套凸轮轴，建模过程严格遵循原厂零部件测绘尺寸，以保证模型与实物的结构一致性。建模阶段首先梳理凸轮轴的整体结构逻辑，该零件为16气门发动机配套的顶置凸轮轴，整体为长轴类结构，沿轴向依次布置多组进排气凸轮桃形轮廓、轴颈支撑段、端部驱动连接结构以及轴向定位结构。建模时首先绘制中心轴线作为基准，依次完成各轴段的回转体基础特征搭建，保证各轴颈的同轴度公差符合发动机零部件的设计要求；随后针对每一组凸轮桃形轮廓，根据配气相位对应的升程曲线绘制截面轮廓，通过扫描、切除等特征完成凸轮型面的构建，确保凸轮型线的曲率变化平滑，无突兀折角，还原实际凸轮轴驱动气门开闭的运动轨迹特性。在细节结构处理上，针对轴端的驱动连接槽、润滑油道开孔、凸轮表面的倒角过渡、轴颈处的圆角结构均做了精细化还原，避免模型出现尖锐棱角、结构缺失等问题，保证模型的工程实用性。材质与渲染阶段，为模型赋予合金钢材质，调整金属材质的粗糙度、反光度参数，还原钢制凸轮轴经过机加工、表面热处理后的金属质感，渲染时采用柔和的侧方打光，清晰呈现各凸轮轮廓的型面变化、轴段的阶梯结构，突出零件的结构层次感。设计思路上，该凸轮轴作为发动机配气机构的核心零件，建模全程围绕实际零件的功能结构展开，既保证了外观结构的还原度，也保留了各结构的尺寸精度，可用于发动机结构教学、配气机构运动仿真、零部件拆解演示等场景，模型结构完整无破面，各特征参数可编辑，能够适配不同的工程应用需求。
